Классическая схема усилителя на Ge германиевых транзисторах


Гость ramsis

Рекомендуемые сообщения

Германий всё-таки рулит, правда не для всех ушей.

А с ГТ703 и ГТ705 есть путёвые схемки? Приобрёл по случаю немножко.

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 379
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

...

А с ГТ703 и ГТ705 есть путёвые схемки? Приобрёл по случаю немножко.



В первой статье Ж. Цихисели (из журнала "12 вольт", кажется), она называется "Германий превыше всего", с которой всё и началось, дана схема с оконечниками на этих именно транзисторах. Дана как более совершенная.

На всякий случай прикрепляю статью.

Я обхожусь более простой схемой, первой, на П217-х.

Успехов!

Германий_превыше_всего_без_дополнений.doc

Изменено пользователем dimusl
Ссылка на комментарий
Поделиться на другие сайты

  • 1 месяц спустя...

сильно ли ухудшит звук применение ГТ402, 404 с индексом В или Ж?? ГТ402И как я думаю все буде так же как и с Г. и почему диоды именно Д305, Д304 нельзя??

Ссылка на комментарий
Поделиться на другие сайты

сильно ли ухудшит звук применение ГТ402, 404 с индексом В или Ж?? ГТ402И как я думаю все буде так же как и с Г. и почему диоды именно Д305, Д304 нельзя??



Насколько я знаю, эти индексы на звук не влияют никак. То есть любой из них равно приемлем.

Про силовые диоды: просто у Д305-х ток больше, чем у прочих. Если прислушаться к Аудиокиллеру, то можно и 304-е.

Ссылка на комментарий
Поделиться на другие сайты

я к тому что у них коэффициент передачи до 100 не дотягивает.а в статье указано что должно быть не менее 100 и как я понимаю этим обусловлен индекс Г.

Ссылка на комментарий
Поделиться на другие сайты

Обрати внимание еще и на напряжение К-Э ! :smile: И прикинь с напряжением своего блока питания. :smile:

Ссылка на комментарий
Поделиться на другие сайты

Обрати внимание еще и на напряжение К-Э ! :smile: И прикинь с напряжением своего блока питания. :smile:

У них у всех Uкэ 40 V.

А бета 100 и более нужна только для VT1.

Ссылка на комментарий
Поделиться на другие сайты

спасибо. тогда для VT1 отлично подойдут ГТ402И :smile:



От беты первого транзюка зависит выходная мощность, и не более того. Будет поболе 100 - получатся обещанные 20 ватт, будет поменее - получатся 12...18 ( в зависимости от беты).

Ссылка на комментарий
Поделиться на другие сайты

Ув. Дмитрий ! Ни сколько не сомневаюсь в Ваших познаниях !

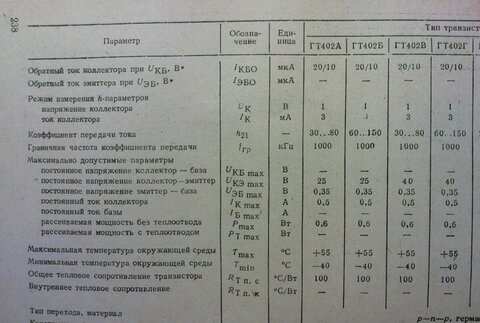

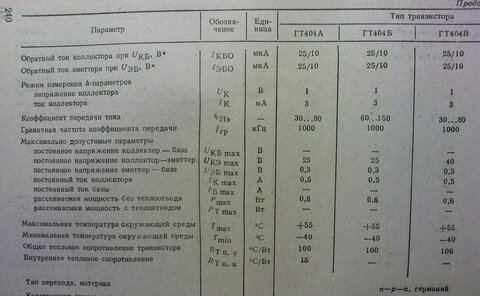

Но, справочник Терещука говорит иное..... Видать оЧеПятка.......... :smile:

Р.М. Терещук и др.

Полупроводниковые приемно-усилительные устройства.Справочник радиолюбителя.Издание третье,переработанное и дополненное. Киев .Наукова думка.1987г.

Видать переработались ??? :smile:

Эт я о U кэ max



Изменено пользователем picap
Ссылка на комментарий
Поделиться на другие сайты

Ув. Дмитрий ! Ни сколько не сомневаюсь в Ваших познаниях !

Но, справочник Терещука говорит иное..... Видать оЧеПятка.......... :smile:

Р.М. Терещук и др.

Полупроводниковые приемно-усилительные устройства.Справочник радиолюбителя.Издание третье,переработанное и дополненное. Киев .Наукова думка.1987г.

Видать переработались ??? :smile:

Эт я о U кэ max



У меня очень полный справочник "Транзисторы" О.П. Григорьева и др., Радио и связь, 1990. На стр. 94-95 чётко: все триоды с индексами В, Г, Ж, И имеют Uкэ макс 40 вольт. А, Б, Д, Е - 25 вольт.

Изменено пользователем dimusl
Ссылка на комментарий
Поделиться на другие сайты
