Гость vol2008 Опубликовано 1 Сентября, 2009 в 14:17 Жалоба Поделиться Опубликовано 1 Сентября, 2009 в 14:17 (изменено) Если с этого усилителя планируется снять 600 "честных" ватт, то основная проблема будет в постройке не усилителя, а преобразователя 12-> ±80В, который сможет выдать пиковый ток 17А при напряжении ±70В - представьте только первичные токи в цепях 12В на такой мощности!!! Да и вопрос питания в авто (мощность генератора, аккумулятор, конденсатор) тоже требует серьезного подхода. А для соревнований это еще должно быть и жутко надежным, по крайней мере отработать в предельном режиме на время замеров... :smile: PS/ это я к тому что иногда заявленная производителем мощность на деле раза в 2 меньше реальной - типичный пример - магнитолы "4х50", а по факту около 4х20Вт RMS. Так что может все-таки ограничится 300Вт ? :smile: тогда Вашего 500Вт преобразователя вполне хватит. Изменено 1 Сентября, 2009 в 14:30 пользователем vol2008 Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -=sm()ke=- Опубликовано 1 Сентября, 2009 в 15:00 Жалоба Поделиться Опубликовано 1 Сентября, 2009 в 15:00 На интерлавке схема хорошего усилителя, знакомый делал. Звук слышал, очень даже хорошо. Правда, там только выходных транзисторов выходит на 500 рублей.. А если поставить более качественные (например, Motorolla), то выйдет уже где- то в 700... Так что на счет дешего- это сомнительно :smile:) А Городить TDA-шку, раскачивающую мощные транзисторы не стоит- ждет сильное разочарование. Да и выжать чего-то особенно мощного нельзя, мбо TDA-шка держит не очень высокое напряжение, придется разделять- отдельное питание на TDA, отдельное на выходники, после чего согласовывать.. Лучше не изобретать велосипед, ИМХО. 2 vol2008: При чувствительности среднего автосаба в 87db, "лишние" ватты будут очень кстати. Пиковый ток в цепи 12 вольт- около 65А, для этих целей ставят дополнительный генератор и аккумулятор. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость физик Опубликовано 1 Сентября, 2009 в 15:12 Жалоба Поделиться Опубликовано 1 Сентября, 2009 в 15:12 Преобразователь не сложно делать . TL494 + IR4427(IR4426 в зависимости от включения TL494) +6 шт IRFP064 + 3 кольца кольца ферритовых М2000Н (45 x 28 x 8) Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость al1fe Опубликовано 1 Сентября, 2009 в 17:46 Жалоба Поделиться Опубликовано 1 Сентября, 2009 в 17:46 dogma Спасибо за схему. sseerrggeeyy Спасибо за ссылку. -=sm()ke=- А можно ссылку на интерлавку? Ссылка на комментарий Поделиться на другие сайты Поделиться
drummer Опубликовано 1 Сентября, 2009 в 18:00 Жалоба Поделиться Опубликовано 1 Сентября, 2009 в 18:00 Для справки: площадь круга = П х квадрат радиуса. Площадь сечения проводника ∅ 2мм =3.14кв.мм Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость al1fe Опубликовано 1 Сентября, 2009 в 18:45 Жалоба Поделиться Опубликовано 1 Сентября, 2009 в 18:45 Упс, с длинной окружности перепутал. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость -=sm()ke=- Опубликовано 2 Сентября, 2009 в 05:45 Жалоба Поделиться Опубликовано 2 Сентября, 2009 в 05:45 2 al1fe: Вот, пожалуйста: _https://www.interlavka.-мы не распространяем ссылки на [народ.ру]-/nabor/nab800W.htm Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость dogma Опубликовано 2 Сентября, 2009 в 15:48 Жалоба Поделиться Опубликовано 2 Сентября, 2009 в 15:48 блин, у тех кто выше отписался, открылся файл с описанием? Там написано что преобразователь до 1квт , соответственно его как раз хватит учитывая кпд усилителя. С доп.генератором и АКБ большей емкости пока нет денег заморачиватся. :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость qwz91 Опубликовано 2 Сентября, 2009 в 15:50 Жалоба Поделиться Опубликовано 2 Сентября, 2009 в 15:50 А лучше делать преобразователь на sg3525 обвязки меньше (у меня есть положительный опыт построения 600 ватного преобразователя для усила класса D для саба) Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость dogma Опубликовано 2 Сентября, 2009 в 15:57 Жалоба Поделиться Опубликовано 2 Сентября, 2009 в 15:57 с преобразователем проблем нету, а вот схемой уся Д класса, прошу поделится :smile: Ссылка на комментарий Поделиться на другие сайты Поделиться

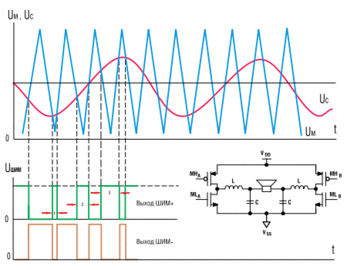

Yamazaki Опубликовано 4 Сентября, 2009 в 05:33 Жалоба Поделиться Опубликовано 4 Сентября, 2009 в 05:33 Вот эта осциллограма иллюстрирует принцип работы усилителя в классе Д Как видите, никакой "цифры" там нет, есть ШИМ(широтно-импульсная модуляция) чтобы построить Д-усилитель, нам нужен источник аудио сигнала, генератор треугольного сигнала и компаратор. Частота генерации треугольного сигнала должна быть значительно выше, чем верхняя частотная граница звукового. На два входа компаратора подаются эти два сигнала, он их сравнивает и выдаёт на выходе либо 0 либо 1. Чем длительнее 1 - тем выше уровень входного аудиосигнала. Полученный "забор" можно усилить быстрыми ключевыми транзисторами (а в ключевом режиме они не греются практически) и на выходе получить из ШИМ обратно сигнал с помошью цепочки пассивных элементов. Схем в интернете полно. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость al1fe Опубликовано 4 Сентября, 2009 в 06:31 Жалоба Поделиться Опубликовано 4 Сентября, 2009 в 06:31 dogma походу имел ввиду чтобы qwz91 поделился схемой 600 ватного усилка на sg3525. Ссылка на комментарий Поделиться на другие сайты Поделиться
