[Гость rsc72]

Скорей всего двигатель на 220 В. Похожий встречал в ламинаторе, там движок+редуктор и вращается исходя из назначения девайса в одну сторону.

[Гость dimarius83]

Сфотал, дело за вами.

А нелегче его к ЛАТРУ подключить? - через выпрямитель и определишь на сколько он вольт!

[TANk]

А нелегче его к ЛАТРУ подключить? - через выпрямитель и определишь на сколько он вольт!

не надо его через выпрямитель (тогда точно сгорит) это синхронный двигатель ПЕРЕМЕННОГО тока. подобные часто использовались например в командоаппаратах стиральных машин.

Просто тыкаем его в розетку через электрическую лампочку на 100Вт - начал крутиться - оставляем минут на 5-10 щупаем. Если нагрелся не больше 30-40с* значит будет работать от 220 и дальше без проблем.

[misol62]

Конденсатор ССГ - слюдяной, с серебрянными обкладками, содержание серебра в 1000 штук почти полкило! Эх, страна наша Советская - богатейшая страна в мире!

[Гость mosfet]

ССГ - идеальный шунт или межкаскадный конденсатор.

За идею с движком и лампой спасибо, проверю.

Изменено 12 Февраля, 2010 в 09:18 пользователем mosfet

[Гость leopold]

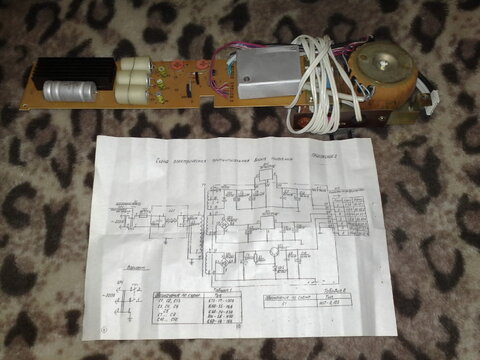

имеется вот такой девайс, от чего он? и какова мощность тора?

[Гость mosfet]

Это трёхканальный блок питания. Мощность тора - посчитать мощности по всем каналам, сложить их и будет примерный результат. Или лень заела, или знаний не хватает чтобы с БП разобраться.

Изменено 12 Февраля, 2010 в 11:57 пользователем mosfet

[nick_ross]

На движке нет опознавательных знаков и даже резистора рядом не было. Скорее всего он на 220 и провода не советские совсем - многожильные, ярко-жёлтая изоляция и жилы не лужёные. На китаёзу не тянет. Могу сфотать что снизу.

Посмотрел на свой движок - этикетка есть, но прочитать ничего нельзя - затерлось:smile:

[Гость spb-nik]

имеется вот такой девайс, от чего он? и какова мощность тора?

Похож на блок питания от компа типа "Вектор", или "Спектрум". Скорее всего "Вектор"

Изменено 12 Февраля, 2010 в 13:12 пользователем spb-nik

[Гость sayron]

еще раз повторюсь такие движки ставили в самописцах, обычно их маркировали, указывали напряжение, кол-во оборотов иногда мощность и иногда передаточное отношение редуктора, без маркировки попадались и на 220 и на 127, смотрели по паспорту и схеме конкретного аппарата, доводилось менять на них редукторы, так что подключайте через латр або лампочку и он вам откроет свои секреты

[Гость kol68]

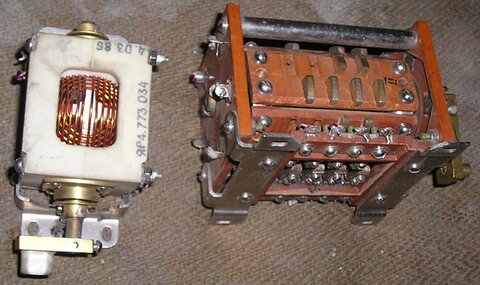

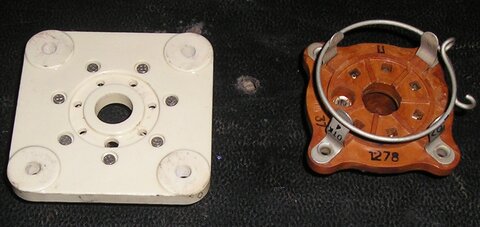

Вариометр и коммутатор сняты с блока помоему военной рации.На второй картинке керамическая панелька-под лампу 6с33с,вторая что-то типа карболита или пластмассы под 6с41с.

Изменено 12 Февраля, 2010 в 18:09 пользователем kol68

[TANk]

обе эти ламповые панели подходят так же под ГУ-29, ГУ-32, ГИ-30 ГМИ-6. Керамическую панель после рассверливания отверстий сверлом для керамической плитки (толстую дыру) можно использовать еще и для ГМ-70
