Фотоатлас - распознаватель радиодеталей

[Гость ruberoidd]

Есть ли у них срез корпуса (фаска) как у КТ315?

Похожи на КД513А.

Диод универсальный импульсный. Ток прямой - 100 ма, имп - 1,5 А. U обр. - 70 в.

Могу и ошибаться.

Да, у них есть фаска, стояли они в промышленном генераторе ЗЧ 1кгц, для поиска места повреждения силового кабеля. И по этому есть сомнение по поводу его импульсности. И как видно, есть пропил напротив одного из выводов. Ни одного опознавательного знака не обнаружено.

[Гость kol68]

конденсатор МКВ-1μF500в станиолевая фольга бумажный с пропиткой церезином(парафином)герметизированный.

[Гость mosfet]

Gembird - обычные электролиты, похожи на Jamicon (не поддельный).

ИМХО, did заслуживает втыка - надо бы указать типы кенотронов и в этой куче бареттеры присуствуют.https://forum.datagor.ru/index.php?showtopic=1752&st=220&gopid=42998

Изменено 6 Февраля, 2010 в 18:27 пользователем mosfet

[Гость ddo]

did заслуживает втыка - надо бы указать типы кенотронов и в этой куче бареттеры присуствуют.https://forum.datagor.ru/index.php?showtopic=1752&st=220&gopid=42998

Да не только бареттеры. Вижу там вообще вакуумметрическую лампу, которую за стеклянную трубку уплотняют, откачивают и начиная с 10-4 сетепени мм ртутного столба используют в вакуумметре (замеряют ионный ток).

[Гость avgur]

Ещё различные "бумажные" конденсаторы,отечественные:

Изменено 6 Февраля, 2010 в 20:51 пользователем avgur

[Гость mosfet]

МПГО - интересный экземпляр и это по ходу дела полистирол, такие "спутники" бумаги тоже существуют. Корпуса как у бумажных конденсаторов, а реально это полистирол и маркировка МПхх.

[Гость avgur]

МПГО - интересный экземпляр и это по ходу дела полистирол, такие "спутники" бумаги тоже существуют. Корпуса как у бумажных конденсаторов, а реально это полистирол и маркировка МПхх.

Совершенно верно!Конденсаторы МПГО-(М)еталлопленочный (П)олистирольный (Г)ерметизированный, с (О)днослойной изоляцией..Конденсаторы МПГО и МПГ-П изготовляются в нормальном и тропическом исполнении. Конденсаторы МПГО и МПГ-П(металлопленочные герметизированные в прямоугольном корпусе), изготовленные в тропическом исполнении, допускают работу в условиях сухого и влажного тропического климата.

Полистирольные конденсаторы одни из самых первых металлопленочных конденсаторов.Отличительная черта-высокая точность и стабильность параметров.

Справочные данные по конденсаторам МПО, МПГ-Ц, МПГО, МПГ-П:mpgo.pdf

Кстати,самый первый конденсатор на фото МБГТ-это (М)еталло-(Б)умажный (Г)ерметизированный (Т)ермостойкий конденсатор. Отличается от остальных в серии расширенным до +100°C температурным диапазоном.

КБГ-МП-(К)онденсатор (Б)умажный (Г)ерметизированный в (М)еталлическом (П)лоском корпусе.

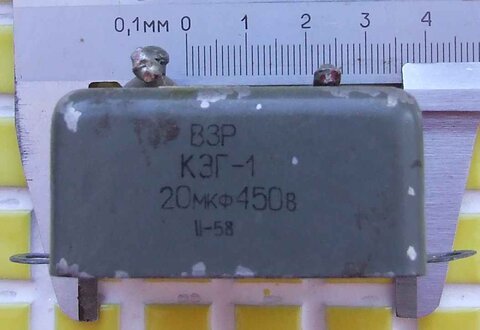

КЭГ- Конденсатор Электролитический Герметизированный.Выпуск был начат еще в конце 40-х годов.Корпус конденсатора выполнен из листовой стали и имеет такую же конструкцию, как у бумажных конденсаторов КБГ-МП. Анод конденсатора выведен к контактному лепестку, расположенному на стеклянном изоляторе, а катод соединен с корпусом. Контактный лепесток для припайки монтажного проводника к корпусу (катоду) приваривается рядом с выводным изолятором (у ранних выпусков были варианты и с обоими изолированнымим выводами).При длительной работе конденсаторов КЭГ в атмосфере с повышенной температурой вследствие повышения внутри их корпусов давления газов, выделяющихся из электролита при работе конденсаторов, может произойти нарушение паяных швов корпусов. В дальнейшем такие конденсаторы работают как негерметичные и их параметры быстро ухудшаются.До 1952—1953гг. конденсаторы КЭГ выпускали с клапанами — отверстиями в корпусах, запаянными тонкой медной фольгой. Предполагалось, что при повышении давления газа внутри корпуса фольга должна прорываться. Однако на практике эти клапаны часто не оправдывали своего назначения: газы разрывали швы корпуса, а клапаны выдерживали давление. Поэтому в дальнейшем от таких клапанов отказались.

Источники:

1. Левитин М.А. Конденсаторы и сопротивления. Каталог. Бюро технической информации. Москва, 1950.

2. А.С.Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.

3. Конденсаторы и сопротивления. Малинин Р.М.- М. Воениздат, 1959.

Изменено 7 Февраля, 2010 в 08:42 пользователем avgur

[Гость avgur]

К75-10 и если попадутся ЛСЕ-1 из светильников с ЛДС годятся исключительно в питание. Электрическая прочность знай наших, а в звуке гадят. Прикрепляю и фотографии ЛСЕ-1 3.75мкФ 400В

ВНИМАНИЕ!ОЧЕНЬ ВАЖНО!ЕСЛИ ВАМ ПОПАДУТСЯ ДАННЫЕ КОНДЕНСАТОРЫ,А ИМЕННО "ЛСЕ","ЛСМ"НЕМЕДЛЛЕННО ВЫБРОСЬТЕ ИХ ПОДАЛЬШЕ ОТ ДОМА!И НИ В КОЕМ СЛУЧАЕ НЕ РАЗБИРАЙТЕ ИХ ДОМА!

Конденсаторы "ЛСЕ","ЛСМ"- с фольговыми обкладками и бумажным диэлектриком,пропитанным ТРИХЛОРДИФЕНИЛОМ.

ТРИХЛОРДИФЕНИЛ является сильнодействующим ядом и относится к первому классу опасности!

Класс 1 включает: кадмий, ртуть, свинец и их соединения, диоксины, полициклические хлорированные, ароматические углеводороды, токсичные радикалы кислорода, серы, азота.

В прошлом веке трихлордифенил широко использовался в качестве диэлектрической жидкости при производстве силовых трансформаторов и конденсаторов благодаря своим исключительным теплофизическим и электроизоляционным характеристикам, огнестойкости и взрывобезопасности.

Хлорированные бифенилы (трихлордифенил, бихлордифенил):

Хлорированные бифенилы - высокотоксичные соединения, поражающие печень и почки. Их хроническое действие сходно с действием хлорпроизводных нафталина. Они вызывают порфирию: активируют микросомные ферменты печени. С повышением содержания хлора в молекуле хлорбифенилов это последнее свойство усиливается.

Хлорбифенилы обладают эмбриотоксическим действием. По-видимому, токсическое действие хлорированных бифенилов связано с образованием высокотоксичных полихлордибензофуранов и полихлордибензодиоксинов. Медленно накапливаются в организме.

Хлорированные бифенилы оказывают выраженное влияние на репродуктивную функцию!

Ароматические амины, циклические хлорированные соединения (гексахлорбензол, бифенилы), гидразины, бериллий могут провоцировать развитие аутоиммунных заболеваний соединительной ткани, крови, печени, щитовидной железы и других органов.

Хлорорганические соединения относят к суперэкотоксикантам – чужеродным веществам, которые отличаются уникальной биологической активностью, распространяются в окружающей среде далеко за пределы своего первоначального местонахождения и уже на уровне микропримесей оказывают негативное воздействие на живые организмы.

ЕСЛИ ХОЧЕТСЯ ,ПОЧИТАЙТЕ НА ДОСУГЕ_https://www.medved.kiev.ua/arhiv_mg/st_2005/05_3_1.htm

Изменено 7 Февраля, 2010 в 11:13 пользователем avgur

[Гость mosfet]

ЛСЕ запаянные и в светильниках с ЛДС стояли тотально в совке и хоть бы что. Выброшу всё что есть, не велика ценность.

Изменено 7 Февраля, 2010 в 11:05 пользователем mosfet

[Гость avgur]

ЛСЕ запаянные и в светильниках с ЛДС стояли тотально в совке и хоть бы что.

ОФФ:

Очень недальновидный ответ!Вы почитайте какая сейчас проблема утилизации этой гадости!И еще, я сын медиков,достаточно насмотрелся на пациентов онкоцентров!

Вы говорите -"и хоть бы что",а кто вам скажет что у него проблемы со здоровьем?вы уделяете время статистике заболеваний?изучали этот вопрос?Навестите ради интереса,ближайшую местную онкологическую больницу,ваше мнение резко поменяется!И как бы они запаяны не были,все равно опасность утечки сохраняется,есть даже "энтузиасты"которые умудряются их разбирать!А если корпус по той или иной причине разгерметизируется?Это мина замедленного действия,убивает тихо и наверняка,как радиация.Ваше право выбирать!

Международное агентство по исследованию рака (МАИР) включило полихлордифенилы в список канцерогенных веществ, способствующих развитию рака у человека. Интерес к поиску взаимосвязи между стойкими органическими загрязнителями и злокачественными новообразованиями репродуктивных органов вызван тем, что полихлордифенилы имеют свойство имитировать активность половых стероидных гормонов, являясь псевдогормонами.

Попадая в организм человека, они могут способствовать развитию рака таким же образом, как и свободные эстрогены, не связанные с транспортными белками крови. Необходимо принять во внимание научно доказанный факт, что хлорорганические соединения выводятся из организма, в частности, с грудным молоком, что позволяет предположить возможность прямого воздействия на протоковые и другие клетки тканей молочной железы.

Аргументами в доказательство канцерогенности хлорорганических соединений являются результаты проведенных эпидемиологических исследований злокачественных новообразований у жителей п. Аблакетка Восточно-Казахстанской области. За период с 1999 по 2003 гг. было зарегистрировано 165 случаев рака различной локализации.

У мужчин относительно высокие показатели наблюдались при раке кожи – 32%, злокачественных новообразованиях желудочно-кишечного тракта – 22%, мочевого пузыря –12%.

Для женщин повышенный уровень заболеваемости отмечен по злокачественным новообразованиям репродуктивных органов – 27 % , кожи, включая меланому – 21 % , рак молочной железы – 17 % .

Среди злокачественных новообразований репродуктивных органов на первом месте оказался рак шейки матки (15 % ), на втором - рак тела матки (7 % ), на третьем – рак яичников (5 % ) (Н.Дюсембаева, национальный технический эксперт по вопросам экотоксикологии и гигиене окружающей среды).

«Трихлордифенил, как одно из веществ из списка Стокгольмской конвенции о стойких органических загрязнителях (СОЗ), представляет реальную угрозу для здоровья людей и окружающей среды,влияние трихлордифенила может привести к необратимым процессам на генетическом уровне.»

КАК ПРИМЕР:ОТЧЕТ по проекту " Загрязнение Восточно - Казахстанской области и др. регионов Республики Казахстан полихлорированными бифенилами: мониторинг территории и инвентаризация источников ПХБ - пути решения проблемы "_https://www.ecoaccord.org/pop/ipep/levashov.htm

P.S.в "совке"как вы выразились,тобишь в Советском Союзе,часто СОВЕРШЕННО не беспокоились о коллективной безопасности!Иначе, не было бы и Чернобыля у нас с Вами!

Изменено 7 Февраля, 2010 в 11:56 пользователем avgur

[Гость leopold]

ТРИХЛОРДИФЕНИЛ является сильнодействующим ядом и относится к первому классу опасности!

А я думал - чем они так воняют =(



Спасибо, кондеры ушли в мусоропровод =)

[Гость dimarius83]

К75-10 и если попадутся ЛСЕ-1 из светильников с ЛДС годятся исключительно в питание. Электрическая прочность знай наших, а в звуке гадят. Прикрепляю и фотографии ЛСЕ-1 3.75мкФ 400В

На фото это и есть ЛСЕ ? -можно фото качественней -ВРАГА НУЖНО ЗНАТЬ В ЛИЦО!!! :smile:
