[Гость smarold]

Держал в руках похожее. Там внутри планка с двумя ГЕ-транзюками. Что-то типа фильтра.

[Гость born]

Добрый день. ВС-4,8 - вибропреобразователь. Подобные преобразователи применяли для получения высоких напряжений, восновном для ламповой аппаратуры.... Вот схема включения ВС-12,8

a8m_sx.djvu

[Гость klon_kz]

А вроде бы в таких упаковках делались элкеромеханические преобразователи постоянки в переменку . Возможно и ошибаюсь.

[misol62]

А вот мое старье 50-60 годов:

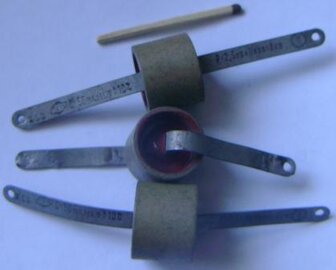

1) конденсатор КБП 0,025 мкФ 250В.





Добавлено после раздумий:

2) вроде бы тоже кондюк 40 000 и все.



Добавлено после раздумий:

3)конденсатор 56 мкмкФ 8кВ. В 50 годах именно так и писали мкмкФ.



Добавлено после раздумий:

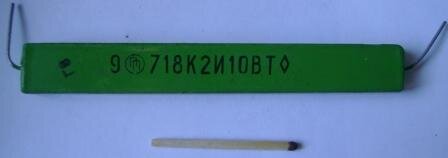

4) 10Вт резистор, если ошибаюсь - поправте.

Изменено 24 Февраля, 2010 в 08:37 пользователем misol62

[Гость smarold]

Добрый день. ВС-4,8 - вибропреобразователь.

Sorry, у меня, выходит, были другие цацки...



Добавлено после раздумий:

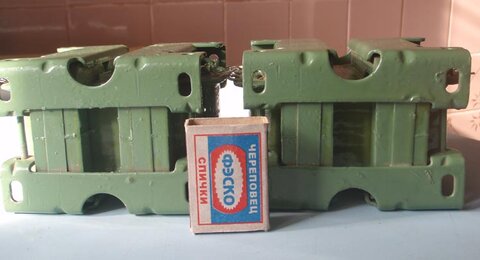

Забрал у знакомых пару вот таких трансов. Все бы ничего, но при идентичном конструктиве оказались разные по обмоткам.

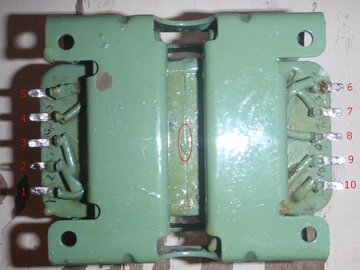

И вылезло кое-что непонятное. В отдельности это 2 транса на ШЛ-железе в одном каркасе. На рисунке видно, что у каждого по две своих обмотки, но одна как бы общая для обоих магнитопроводов, поскольку концы выходят на стороны противоположных сердечников. Ткнул омметром - 110 ом, померял индуктивность - 17,6 Гн. Когда подключил к сети, холостой ход 103 mA, на обмотказ 3-4 и 8-9 по 23 вольта, а на "общей" обмотке 5-10 аж 0,9 вольта!

Подключил второй транс. Там напряжения по 53 вольта, но на обмотке 5-10 75 вольт при низкой нагрузочной способности (Ra 178 ом, 18,3 Гн). Подключив в качестве нагрузки резистор на 1 k, получил падение напруги до 3 вольт.

И появились вопросы.

1. Для чего так спаривают 2 транса? Только из-за компактности монтажа?

2. Роль обмотки 5-10. Почему на одном трансе на ней есть напряжение, на другом нет?

Противофазная намотка?

[Гость 372]

Добрый день. ВС-4,8 - вибропреобразователь. Подобные преобразователи применяли для получения высоких напряжений, восновном для ламповой аппаратуры.... Вот схема включения ВС-12,8

Спасибо.

Буду искать прицельнее конкретные данные на "четвёрки".

Жаль, не 12.8 мне попались...

Для ламповых автоусилителей колоритная вещица была бы...

[TANk]

А может у НАШИХ Советских индикаторов что-то подобное есть по красоте? очень уж хочется!

Недавно на портале проскакивала программа позволяющая самому нарисовать любую шкалу. Немного возни с Фотошопом, Корелом или Адобилюстратором и можно нарисовать точно такую же или с немецим орлом и свастикой или еще что захочется. Потом в каком нибудь гараже, автобазе поискать со старого газончика прибор типа датчика топлива или давления масла (они шли в круглых корпусах - автомобилисты меня уточнят по приборам. И акуратно разобрав переклеить шкалу. Если рисунок шкалы распечатать на цветном лазернике (в агенствах по печати или у рекламщиков) и поставить под старое стекло никто не отличит от заводского изготовления. Вот примерно таким приборам шкалу переделать и будут настоящие винтажные приборы.

Кстати, может тему про изготовление винтажного вольтметра отдельную создадите, а я перенесу туда весь этот офтопик?

[toxin]



имеется вот такой девайс, от чего он? и какова мощность тора?

Сей девайс производили у нас в Орле на заводе УВМ в больших количествах - это блок питания для компов на проце ВМ80 (у нас они назывались "Спектр" и "Радуга 001"). Мощность тора - 40 Вт

[shursh]

а красненькое чудо -

Чудо это - стабилитрон на 30V - КС126Б1. Тоже из телевизора.

Стоит в цепи настройки каналов....

[Гость klon_kz]

Чудо это - стабилитрон на 30V - КС126Б1. Тоже из телевизора.

Стоит в цепи настройки каналов....

Благодарю за поправку. Давненько в "ящиках" не ковырялся, запамятовал.

[Гость dimarius83]

Недавно на портале проскакивала программа позволяющая самому нарисовать любую шкалу. Немного возни с Фотошопом, Корелом или Адобилюстратором и можно нарисовать точно такую же или с немецим орлом и свастикой или еще что захочется. Потом в каком нибудь гараже, автобазе поискать со старого газончика прибор типа датчика топлива или давления масла (они шли в круглых корпусах - автомобилисты меня уточнят по приборам. И акуратно разобрав переклеить шкалу. Если рисунок шкалы распечатать на цветном лазернике (в агенствах по печати или у рекламщиков) и поставить под старое стекло никто не отличит от заводского изготовления. Вот примерно таким приборам шкалу переделать и будут настоящие винтажные приборы.

Кстати, может тему про изготовление винтажного вольтметра отдельную создадите, а я перенесу туда весь этот офтопик?

малость нето

[Ubiks]

И унас кой чего найдётся - ОЧЕНЬ ОЧЕНЬ СТАРЫЙ ДИОД НО ЕГО ЗВАЛИ "ДЕТЕКТОР"
