Tank, спасибо! А Вы, случайно, не экспериментировали с газотронами? Нарыл вот такую дополнительную инфу. Но схемы конкретного включения данного тиратрона нигде не нашел. Сетки ведь там не зря. И еще мысль мелькнула: а если параллельно им включить диоды. "Провальный" участок тащит диод, потом его шунтирует газотрон. Из-за гламура что только в голову не придет.... Схемку бы, я погоняю одну лампу (благо 9 штук досталось) и отпишусь с фотками. И форму выпрямленного напряжения до дросселя и после осциллом посмотрю.


Изменено пользователем smarold
Ссылка на комментарий
Поделиться на другие сайты

Газотроны 0Z4 буржуйские у меня были (по параметрам примерно равны 6Z4 или нашим 5Ц4С). Один отдал Александру (Servo) второй Станиславу (ozzmosis) они в ближайшее время собираются их опробовать на усилителях для музыки и для гитары соответственно. Посмотрим что скажут.



По поводу шунтирования диодом - Получится так, что диод зашунтирует газотрон (из за того что падение напряжения в открытом состоянии у П/П гораздо меньше) и газотрон просто не будет работать.



Тиратроны - это ламповые аналоги тиристоров. В зависимости от напряжения на сетке меняется напряжение при котором через тиратрон начинает протекать ток. Аналогично тому как меняется напряжение открывания тиристора в зависимости от тока протекающего через управляющий электрод тиристора. В простейшем варианте я вижу такую схему, что первая сетка цепляются на катод, осталные через небольшой резистор к аноду и тиратрон будет работать как обычный газотрон.

Для проверки гламурности, можно включить его последовательно с электрической лампочкой ватт на 40 и подать напряжение из розетки. А может сделать на этих тиратронах цветомузыку? Они гораздо мощнее чем ТГ3-0.1-1.3 и смогут моргать 100-150Вт лампами запросто. :smile:



Надо открыть новую тему "Блок питания с выпрямителями на газотронах и тиратронах" в разделе источников питания или в разделе схемы на лампах и это обсуждение перенести туда.

Ссылка на комментарий
Поделиться на другие сайты

По поводу шунтирования диодом - Получится так, что диод зашунтирует газотрон (из за того что падение напряжения в открытом состоянии у П/П гораздо меньше) и газотрон просто не будет работать.

Так можно и резюк посчитать да поставить... ДА, нужна отдельная ветка.


Ссылка на комментарий
Поделиться на другие сайты

мой запас КСО


вот это я даже не знаю что...


маааленькие катушечки-спичка для сравнения...

сверху-маркировка И100,на обратной стороне-дата производства,70 и 75 годы..(они в пвх пакетиках,если по фото непонятно....пора покупать цифровик(

прошу не ругать,так так техники качественной снимать нету,только телефон...мой снимает так,мамин еще хуже :smile:

вот еще,чуть не забыл-ПСО на 10000пФ,как написано)))500В,1960 года


Изменено пользователем sonicproower
Ссылка на комментарий
Поделиться на другие сайты

12С42С. Думаю, что она еще круче. Совершенно не знакомая мне лампа. Электронная система очень похожа на строеную 6С41С. Это чисто визуально. Может кому-то извесны ее параметры и цоколевка. Еще подскажите как я могу ее использовать. Заранее благодарен.

Яндекс сделал три чиха и два пука, а вот гугл вывел на документацию. Лампа мощнее 6С33С, на последнюю похожа.

Изменено пользователем mosfet
Ссылка на комментарий
Поделиться на другие сайты

12С42С. Думаю, что она еще круче. Совершенно не знакомая мне лампа. Электронная система очень похожа на строеную 6С41С. Это чисто визуально. Может кому-то извесны ее параметры и цоколевка. Еще подскажите как я могу ее использовать. Заранее благодарен.

Посмотрите. Там только не совсем ясна цоколевка лампы (написано одно, нарисовано другое). Надо ее подержать в руках и посмотреть на выводы электродов и сравнить. Тем более, если цоколь прозрачный, какие трудности определить цоколевку?



Изменено пользователем spb-nik
Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

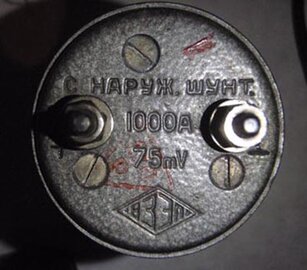

Попались интересные измерительные головки, решил выложить. Первый "монстровый" микроамперметр налетал не одну тысячу км на СУ-25. Конструкция просто неубиваемая, особенно в плане вибраций. А вот два "малыша" дожидаются установки в германиевый усь "для гламура". Раньше стояли индикаторами в древнем двуполярном БП. Третий экземпляр - контактный вольтметр. На оборотной стороне выведены клеммы левого и правого контакта, они могут перестраиваться по шкале. Такой вот компаратор....





Ссылка на комментарий
Поделиться на другие сайты

1.Отечественные угольные подстроечные резисторы. Весьма топорно сделаны, но уголь... Один местный радиолюбитель-ламповик за неимением ВС. УЛМ и т.п. запаивает этих "каракатиц". Предварительно прожимает клепку. удаляет средний вывод, ползунок, оставляя только подкову, которую покрывает шеллаком. Умудряется даже подгонять под точный номинал, подчищая подкову скальпелем. Каменный век, конечно, но тоже выход.

2. А это уже отечественные проволочные многооборотные подстроечники. В принципе, неплохие изделия, не утратили актуальности и по сей день.

3. Вновь угольные подстроечники, но импортные. Использую такие постоянно и не жалуюсь, ибо отлично выполненные изделия!

4. Импортные многооборотники. Это со старой аппаратуры, китайцами тут и не пахнет. Очень надежные подстроечники.





Ссылка на комментарий
Поделиться на другие сайты

На посте про подстроечники вышла небольшая путаница с буржуйскими деталями: фото4 - это углеродистые подстроечники, а вот многооборотные проволочные - на фото 3, прошу пардону...

Изменено пользователем smarold
Ссылка на комментарий
Поделиться на другие сайты

На нижнем фото - прецизионные конденсаторы фирмы "KOWEG". Обладают потрясающей температурной стабильностью. Отклонение от номинала 5 пф. Сверяю по ним мультиметр перед измерением емкостей до 0,1 μF.

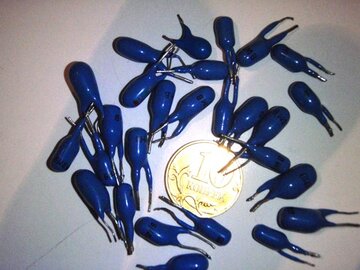

На верхнем фото - непонятные мне конденсаторы. Смахивают на танталл, но нет ни обозначения полярности, ни вольтажа. Понятна только емкость: 6,8 μF. Может, кто подскажет, что значат буквы "MB"?




Изменено пользователем smarold
Ссылка на комментарий
Поделиться на другие сайты

На верхнем фото - непонятные мне конденсаторы. Смахивают на танталл, но нет ни обозначения полярности, ни вольтажа. Понятна только емкость: 6,8 μF. Может, кто подскажет, что значат буквы "MB"?

Скорее всего электролиты, я видел голубого цвета. Плюсовой вывод в середине, ближе к краю - минусовой.

Ссылка на комментарий
Поделиться на другие сайты

Скорее всего электролиты, я видел голубого цвета. Плюсовой вывод в середине, ближе к краю - минусовой.

Что электролиты, понятно и так... Вот может это неполярники.

Ссылка на комментарий
Поделиться на другие сайты
