Схема с опторазвязкой для ЧПУ. После сборки налаживания не требует.Требует только программу для управления. :smile: . Печатка не грузится, посылают меня подальше, говорит нельзя мне такое грузить. Так, что печатка и прога управления на мыло (кому надо).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость muchachos

Вообще если честно, то очень интересно, задумка хорошая. А на счет опторазвязки. Дело в том, что питание силовой части моего стенда осуществляется от отдельного источника питания, так что если даже пробьет ключ, с компом все будет ок. Спасибо за информацию

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вообще если честно, то очень интересно, задумка хорошая. А на счет опторазвязки. Дело в том, что питание силовой части моего стенда осуществляется от отдельного источника питания, так что если даже пробьет ключ, с компом все будет ок. Спасибо за информацию

Мне понадобился для работы ЧПУ станок. Поэтому я усиленно изучал разные форумы и сайты по ЧПУ строительству (так называемые хоббийные станки). Там люди практически везде советуют опторазвязку и соответственно применяют. Связано это с тем, что управление электронной частью происходит с ЛПТ-порта(либо СОМ) и при, так сказать, прямом подключении схемы к компу, при пробое ключа и пр., есть риск повредить порт и т.д. А питание силовой части - это всяко отдельно. Схема только может запитываться от USB.



В Гуглике набрать: Хобийные станки ЧПУ или CNC, то вылезет много информации. По началу кажется сложным, но реально станок ЧПУ достаточно просто сделать. У меня все застопарилось из-за шаговых двигателей. Для моего станка от принтеров и прочей оргтехники очень слабоваты. А мощные пока не получается достать. А так, заготовки на механическую часть давно лежат и ждут своего часа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mikky

2 udginb Печатка не грузится, потому что такие файлы сайт принимает только в архиве, заархивируй и всё будет ОК

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость servo
А мощные пока не получается достать.

Посмотрите здесь:_https://stepmotor.ru/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Посмотрите здесь:_https://stepmotor.ru/

Спасибо, но за таки деньги практически 500$ (я смотрю на те ШД, которые по 4295 руб, а мне их надо 3 шт.), я пилочкой для ногтей выпилю, что надо :smile: . Уж буду искать что-то более приемлемое.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость _taras_
Спасибо, но за таки деньги практически 500$ (я смотрю на те ШД, которые по 4295 руб, а мне их надо 3 шт.), я пилочкой для ногтей выпилю, что надо :smile: . Уж буду искать что-то более приемлемое.

На purelogic.ru гораздо более божеские цены :smile: (и это не пеар)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость tecno_maniak

а под какую прогу эта схема разрабатывалась?точнее на каких проверялась?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость celladon

Может кому-нибудь будет интересна плата опторазвязки для станка imafania.narod(тчк)ru/contr8.htm

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость -=sm()ke=-

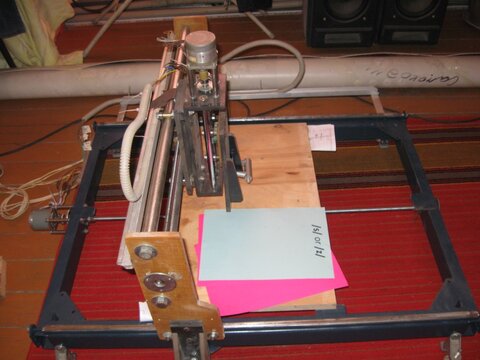

Это чудовище только для мощных станков... У меня, к примеру, на маленьком рисовальном станке на двигателях от 5-тидюймовых дисководов трудятся всего- навсего 155ТМ5 и ULN2003. Подключается напрямую к LPT порту, управляется программой VRI-CNC. Вот фотки:





И при этом никаких проблем!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость al1fe

Я смотрю на любом сайте где люди делают что-то своими руками, всегда есть темка про ЧПУ :smile:

Делал из фанеры и направляющих от мебели. Ну так точность около 0,05-0,1 мм, правда подклинивало довольно часто, так что щас переделываю.

В плате у меня тоже опторазвязка и ключи IRFZ44N.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bulgarov78

Добавлю свои пять копеек...

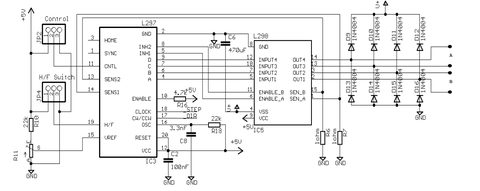

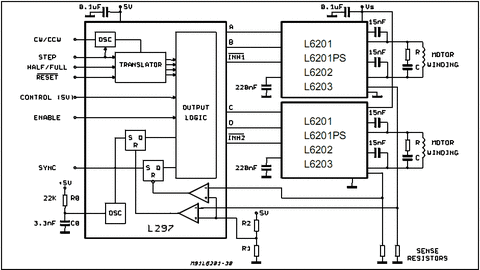

Схема найдена на просторах инета, и недалеко падает от даташитовской...





А вот плату под неё поискать!!! Короче, я не нашел... :smile: и развел сам...



Учитывая прочтенное на многих форумах о этой связке, сделал короткие проводники и побольше "массы".

В работе еще не пробовал, :smile: но скорее всего работать будет. (как затестирую, отпишусь )

А это плата в пятом спринте...



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
