[Гость mikky]

Насчет резьбы вопрос не понял. Чем давленная отличается от нарезанной и от серебрянки. На мой взгляд резьба как резьба - на метрическую типа М10х1 похожа.

Отличается по характеристикам, сейчас всё больше давят, прокатывая в вальцах.Это лучше в случае когда нужно крепче притянуть, а для ходовых, вроде как серебрянка предпочтительнее.

[TANk]

врядли трехфазные wink.gif - обычные шаговики со средней точкой для упрощения подключения... тн униполяр.

Да, сейчас глянул подробнее на моторы.

Motor Spec: 2 Phase/6 wire, 1.8/step, 1.5A/Phase

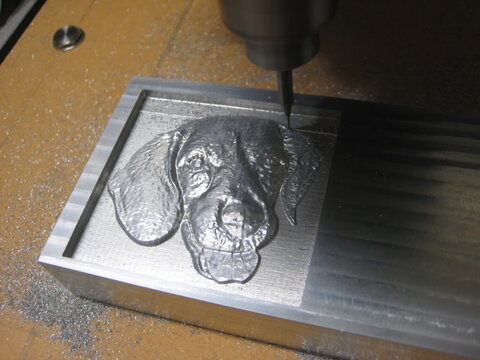

С металлом тоже управляется, судя по картинкам. Хочу на станину поставить еще один мотор с редуктором на который буду закреплять каркас и использовать попробую в качестве намоточного станка. Трансформаторы мотать. В контроллер возможность управления 4-м двигателем заложена.

[Гость dmitry888]

Да, сейчас глянул подробнее на моторы.

Motor Spec: 2 Phase/6 wire, 1.8/step, 1.5A/Phase



с металлом фреза управляется , а как эта пластмассина фрезу таскать по полю будет... с 1.5амперами ...



кстати бытует мнение (и реализуется иногда серийно) что униполяр (проще говоря подключение по-полобмотки в фазе) как-бы тяговитее на малых оборотах . Ответственно заявляю -это мягко говоря не так. Хороший драйвер (именно хороший а не первая попавшаяся микросхема 20летней давности) способен сотворить чудеса с мотором. Обмотку надо переворачивать всю. и успевать избавлять ее от тока. Тут как раз и удобнее восьми-выводные шд - их обмотки можно паралелить убивая индуктивность. И кста - хороший показатель правильности добытого кпд от ШД - температура корпуса. - она должна быть . но рука должна терпеть. Синус (мультишаг) тоже не предмет для фанатизма (свыше 64 уже просто нет смысла) , тк колебания ротора в точках далеких от вершины синусоиды нивелируют всю точность мелкошага...



Следим за результатом . Удачи.



psps - 2,5а - А3977 помоему сама чипуля гоняет . spi интерфейс . 64бит . могу сменять на что-нибудь если вдруг ... Но правильнее конечно на ключах и драйверах верхних \ нижних ключей ....

[Гость mikky]

Вариант изготовления скользящих подшипников для втулок станка:

[jgl]

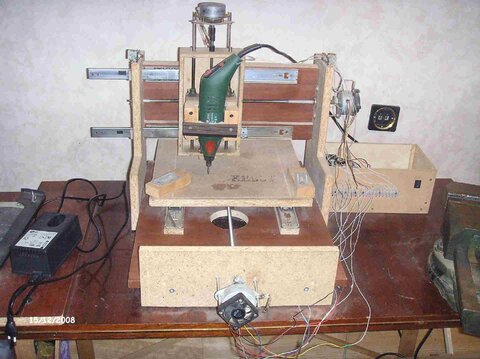

Друзья! Пару лет назад я тоже заинтересовался ЧПУ. Перерыв интернет, почитал как и из чего делают станки, понял, не потяну. Нужен как минимум хороший токарь, а как оказалось впоследствии не просто хороший, а еще у которого есть материалы, дюраль, бронза и т.д. Поэтому, чтобы удовлетворить свое любопытство поставил перед собой задачу-собрать из того что смогу найти. Нашлось ДСП, 4 направляющих от старых копиров, 3 шаговых двигателя, шпильки из строительного магазина М8.... Вообщем, смотрите сами.

Получилось неказисто, но он работает! Вырезал картинки по дереву, все раздарил, осталась одна икона.

[Гость mikky]

Главное чтоб не болталось ничего, а так вполне нормально..Я тож думаю что надо по возможности "из подручных" делать, но если есть возможность проточить, то не грех...

[Гость smarold]

Получилось неказисто, но он работает! Вырезал картинки по дереву, все раздарил, осталась одна икона.

Книга рекордов Гиннесса по Вашей конструкции точно уже плачет!!! Завидую по-белому Вашим прямым рукам!

[Гость dmitry888]

мда... особенно вентиляторы на шд... выглядит как усь на первых попавшихся деталях. с дичайшими искажениями. главное чтоб работало. не важно как.



У нас на производстве один поп околачивается -все просит чтоб ему цифровой автомат по закрутке свечек сделали... Ему б такое ...

[jgl]

Детали, действительно, первые попавшиеся. Все что было под рукой. Вентиляторы были прикручены позже, ШД разогревались до температуры 80-90 град., а на резку одной картинки уходило порядка 4 часов.

Не сказал про контроллер. Собрал по схеме _https://www.dakeng.com/u2.html, работал безотказно. Потом заменил на контроллер с обратной связью и микрошагом, тоже на МК.

Управляющая программа KCam с _https://www.kellyware.com/kcam/

Самое сложное, это найти программы преобразования изображения в 3D формат для управляющей программы. Вот здесь выбор не так велик, одна из мощных и доступных Bob CAD CAM и MeshCAM.

[Гость dmitry888]

Детали, действительно, первые попавшиеся. Все что было под рукой. Вентиляторы были прикручены позже, ШД разогревались до температуры 80-90 град., а на резку одной картинки уходило порядка 4 часов.

Не сказал про контроллер. Собрал по схеме _https://www.dakeng.com/u2.html, работал безотказно. Потом заменил на контроллер с обратной связью и микрошагом, тоже на МК.

Управляющая программа KCam с _https://www.kellyware.com/kcam/

Самое сложное, это найти программы преобразования изображения в 3D формат для управляющей программы. Вот здесь выбор не так велик, одна из мощных и доступных Bob CAD CAM и MeshCAM.



обратная связь я так понимаю - по току ? или имеется ввиду энкодер контроля шага с программой разгона-торможения и контролем пропуска шагов с учетом инерции кинематической системы??? 80-90 это рабочая температура нормальных шд... правда они деградируют от этого... но это уже из другой оперы. Униполяр я уже писал - не оправдывает себя ничем кроме легкости подключения. кпд ниже плинтуса.



... а почему все в прошедшем времени? аппарат износился ?

Изменено 10 Марта, 2010 в 19:58 пользователем dmitry888

[Гость mikky]

Давай подробнее, что там была за обратка и как ты её к K-Cam подключал?

[Гость mikky]

Я тут чертежи готовлю на станок, будет в sPlan_7 и SolidWorks, чисто механика. Если надо отписывайтесь, выложу здесь. Будет по этой схеме:

Изменено 10 Марта, 2010 в 21:32 пользователем mikky
