Гость smex03 Опубликовано 26 Августа, 2010 в 11:51 Жалоба Поделиться Опубликовано 26 Августа, 2010 в 11:51 (изменено) ДР5 - индуктивность 5 генри. 0.08 (80мА) номинальный ток.ДР0.4 - Индуктивность 0.4 Гн номинальный ток 0.34А Анодный ток на одну лампу 6Ф3П / 6Ф5П примерно 5мА на триод и 40 мА на пентодную часть. Поэтому и говорю, что пара дросселей ДР5-008 будет в самый раз. По одному на канал. tank Понял. Cпасибо за разьяснения! Пошёл пробовать. :smile: з.ы Вот жеж я тупонул, только что нашёл- в даташите чёрным по белому написанно на второй странице токи лампы и половинки триода и пентодной части. :smile: Изменено 26 Августа, 2010 в 12:07 пользователем smex03 Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость smex03 Опубликовано 28 Августа, 2010 в 19:33 Жалоба Поделиться Опубликовано 28 Августа, 2010 в 19:33 Поставил по дросселю на каждый канал в анодное. Гул немного поубавился но всё ещё есть и противно гундосит когда делаеш малую громкость. Также ощутимей стал меньше нагреваться силовой транс. Осталась одна надежда- электролиты- пока с большими ёмкостями не ставил- в ближайшие дни попробую поставить. Их нужно ставить(2.3..тищИ мкФ) до и после дросселя как я понимаю? Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 28 Августа, 2010 в 20:11 Жалоба Поделиться Опубликовано 28 Августа, 2010 в 20:11 2-3тыс в общей сложности. Не такие уж мы маньяки. Примерно 500-1000μF до дросселей после выпрямителя и по 1000-1500мкФ после дросселей. Настоятельно советую вместо железных дросселей собрать электронные на мощных полевиках. С ними гораздо более мощный усилитель https://forum.datagor.ru/index.php?showtopi...ost&p=66081 фона переменки практически не имеет (на грани слышимости даже если ухом в колонку) а конденсаторы стоят по 470мкФ на входе и на выходе. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость smex03 Опубликовано 29 Августа, 2010 в 06:57 Жалоба Поделиться Опубликовано 29 Августа, 2010 в 06:57 2-3тыс в общей сложности. Не такие уж мы маньяки. Примерно 500-1000μF до дросселей после выпрямителя и по 1000-1500мкФ после дросселей. Настоятельно советую вместо железных дросселей собрать электронные на мощных полевиках. С ними гораздо более мощный усилитель https://forum.datagor.ru/index.php?showtopi...ost&p=66081 фона переменки практически не имеет (на грани слышимости даже если ухом в колонку) а конденсаторы стоят по 470мкФ на входе и на выходе. tank Спасибо за ссылку, попробую електронное. Возникло пару вопросов по схеме, полевик на радиатор нужно устанавливать? И на какой можно из наших аналогов заменить если этот импортный не найду в продаже? Ссылка на комментарий Поделиться на другие сайты Поделиться

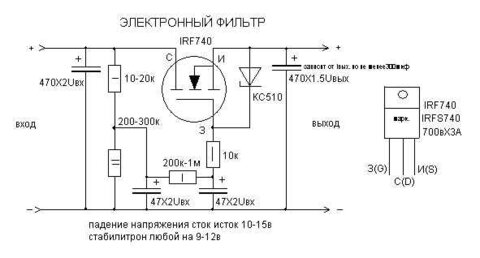

TANk Опубликовано 29 Августа, 2010 в 18:30 Жалоба Поделиться Опубликовано 29 Августа, 2010 в 18:30 Возникло пару вопросов по схеме, полевик на радиатор нужно устанавливать? И на какой можно из наших аналогов заменить если этот импортный не найду в продаже? Ток потребления канала примерно 60мА. Падение напряжения на электронном дросселе около 20-30в. Соответственно вычисляем мощность рассеивания на транзисторе. Она не превышает 2Вт. Совсем без радиатора нельзя, небольшая пластинка площадью 30-50квсм нужна. Транзисторы 2SK2996 идут в изолированных корпусах, поэтому их можно крепить на общий радиатор или просто к металлическому шасси корпуса. Другие транзисторы надо будет тщательно изолировать от радиатора или радиатор от корпуса. Потенциал на транзисторе равен напряжению анодного питания. По поводу замены транзистора на другие. Наших аналогов у этих транзисторов нет. А если и есть то найти их будет гооооооораздо труднее чем импортные. Можно в такой фильтр поставить практически любой высоковольтный полевой транзистор с максимальным током не менее 2-3А (в начальный момент когда заряжаются конденсаторы ток может быть большим). Напряжение максимальное не менее 400 вольт. Лучше вольт 600. Таких транзисторов много. Например IRF740, IRF830, Еще надо посмотреть на даташит транзистора. У 2SK2996 защитный стабилитрон встроен внутрь, а у транзисторов серии IRF его нет, поэтому приходится ставить его снаружи. Вот схема с транзистором IRF740 Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость smex03 Опубликовано 30 Августа, 2010 в 08:01 Жалоба Поделиться Опубликовано 30 Августа, 2010 в 08:01 tank Большое спасибо за содержательный ответ!- пошёл пробовать. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость smex03 Опубликовано 30 Августа, 2010 в 09:48 Жалоба Поделиться Опубликовано 30 Августа, 2010 в 09:48 (изменено) tank попробовал таки тыкнуть электролиты: собрал временную батарею с 7-ми штук советских :smile: До дросселей тыкнул пару електролитов в сумме 360 μF После каждого дросселя по 200мкФ. Гул ищез. Только если поднести ухо к колонке- еле-еле слышен тихий гул. Всё таки дросселя и электролиты дали отличный результат. :smile: Супер! З.ы. Вопрос, до и после дросселей нужно стараться что бы в сумме емкостя были одинаковы или нет? К примеру если до ставим 500мкФ то после каждого дросселя тоже по 500мкФ? Изменено 30 Августа, 2010 в 09:56 пользователем smex03 Ссылка на комментарий Поделиться на другие сайты Поделиться

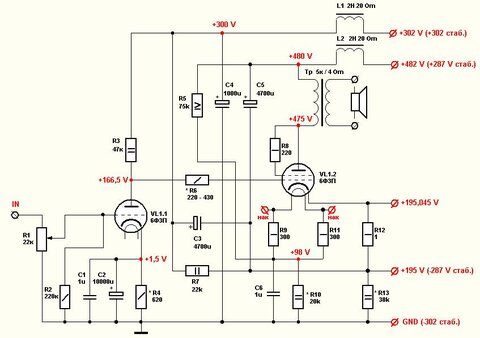

uaruar Опубликовано 4 Ноября, 2010 в 12:26 Жалоба Поделиться Опубликовано 4 Ноября, 2010 в 12:26 (изменено) Добрый день. Новую тему открывать не стал, так как в данной рассматриваются различные варианты УМ на лампе 6Ф3П и 6Ф5П. Собственно вопрос следующий. Попросили сделать для ПК УМ с «ламповым и хорошим звучанием» а также условие - не больших габаритов. Пришла мысль реализации на лампе 6Ф3П с непосредственной связью (схема прилагается). Ув. коллеги, что думаете по данной реализации (конечно принцип достаточности отсутствует). Предложения, замечания, критика. Изменено 4 Ноября, 2010 в 12:29 пользователем uaruar Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 4 Ноября, 2010 в 19:12 Жалоба Поделиться Опубликовано 4 Ноября, 2010 в 19:12 Попросили сделать для ПК УМ с «ламповым и хорошим звучанием» а также условие - не больших габаритов............... ....(конечно принцип достаточности отсутствует Один только блок питания данной реализации получится размером в половину системного блока. Если очень хочется именно Ловтин без разделительного конденсатора, то есть гораздо более простая реализация. С NiCd аккумулятором в катоде триода получается очень неплохо. Ссылка на комментарий Поделиться на другие сайты Поделиться
uaruar Опубликовано 4 Ноября, 2010 в 21:16 Жалоба Поделиться Опубликовано 4 Ноября, 2010 в 21:16 Ув. Александр. Данную схему УМ если не ошибаюсь, реализовал С. Сергеев. В принципе она достаточно проста, но авто.смещение в выходном каскаде оказывает заметное влияние на звучание УМ – по НЧ. Что касается БП, то конструктивно он получится небольшим – один трансформатор для анодного напряжения, диодные выпрямители, стабилизаторы анодного питания драйвера, оконечного каскада будут выполнены на транзисторах и платах с печатным монтажом, габариты не «великие». Кроме того, один трансформатор накального напряжения, к нему два диодных моста и стабилизатора напряжения накала на LM 317. ИМХО - стабилизированое питание, и принцип L-W УМ по звуку достаточно "хорош". Схему, БП УМ выложу в ближайшие дни для рецензии. С уважением. Ссылка на комментарий Поделиться на другие сайты Поделиться

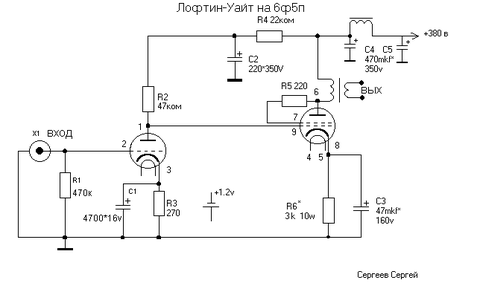

TANk Опубликовано 4 Ноября, 2010 в 22:21 Жалоба Поделиться Опубликовано 4 Ноября, 2010 в 22:21 Да, это схема Сергеева Сергея. Копирайт на рисунке есть. Вопрос такой, а какие будут выходные трансформаторы? Делать такой блок питания с полной стабилизацией всего имеет смысл если на выходе будет что то не менее одного двух килограммов весом. С ТВЗ 1-9 или аналогичных ТW4-SE разница в звуке будет минимальной. Ну и акустику надо будет более серьезную чем компьютерные мыльницы. Если акустика и выходные трансформаторы будут хорошими, может задуматься над более серьезными лампами? Про 6Ф3П в таком обрамлении можно будет сказать "не в коня корм" . По вашей схеме. Можно вместо резистора смещения у триода поставить аккумулятор или батарею. Можно поставить красный светодиод в катод, только ему надо будет сделать подпитку от стабилизатора тока, чтобы вывести на рабочий режим. Или сделать виртуальную батарею. Уж выжимать из схемы все, так по максимуму. Ссылка на комментарий Поделиться на другие сайты Поделиться
uaruar Опубликовано 5 Ноября, 2010 в 07:42 Жалоба Поделиться Опубликовано 5 Ноября, 2010 в 07:42 Александр, добрый день. С Тобой, согласен, «не в коня овес» - но желание заказчика…, да и самому интересно узнать максимальные «звуковые способности» 6Ф3П (сам ее ранее не слышал). АС заказчика «Sven», но уже в процессе изготовления АС ОЯ с использованием динамических головок от ТВ 5гдш-1. Касаемо ТВЗ 1-9 и др. отказались незамедлительно. По ТВЗ, вопрос самый «больной», и сложности в большей степени возникли по имеющемуся в наличии проводу и типу железа. В целом электрический и конструктивный расчет трансформатора проводился многократно. ИМХО – даже для этой лампы, раскрытия ее потенциала необходимо железо минимум с сечением 10 см 2 (учитывалась в большей степени нижняя частота при заданной допустимой индукции Bmn = 5000, КПД). Выбор остановил на железе от трансформатора ОСМ – 0,16 (если есть, необходимость могу предоставить полный расчет ТВЗ). По смещению в триодной части - применение светодиода в катоде возможно оправдано и не сложно реализовать, подпитка - резистор с анодного напряжения на диод (с учетом необходимого тока), надо подумать... С уважением. Ссылка на комментарий Поделиться на другие сайты Поделиться
