Зато усложним БП и добавим в катод выходной лампы большой резистор и большой конденсатор, который на звук влияет ничуть не меньше чем разделительный. По моему скромному мнению смещение, где это возможно, надо делать фиксированным, а катод лампы садить на землю.

Так что тут тоже возникает кучка противоречий и компромиссов. Пробуйте. Только вам решать что будет лучше.

[Гость havoc]

МБГО ни для звука ни в межкаскад не катят. Можно пробовать МБГЧ, но лучше КБГ-МН или КБГ-МП. Можно шунтонуть их полипропиленом, но у меня стоят просто КБГ-МН.



Еще можете попробовать импортные прямоугольнички МКР Х2 емкостью 0.2 -1.0мкФ 275VAC

[Гость bubi]

havoc

Спасибо. Вы очень помогли.

Я пожалуй остановлюсь на данном этапе , т.к. звучит усилитель настолько шикарно , что трогать его уже не хочется , купил новую стойку под аппаратуру , установил туда сие чудесное творение а ресивер , МД и все остальное разводилово отдарил сынишке.

Он очень рад :smile: .



Начинаю подумывать об контрапертурной акустике на 5гдш,соберу на пробу сравнить с имеющейся .

Но это уже в другую тему.

Откланиваюсь.

[Гость dr.sober]

Нет времени расписывать. То, что у меня получилось.

Молодец! Я вот тоже хочу такой собрать- трансформаторов нет, лежит только моно на соплях возле компьютера на столе

[Lektor]

havoc

Я пожалуй остановлюсь на данном этапе , т.к. звучит усилитель настолько шикарно , что трогать его уже не хочется

6Ф3П - стартовый уровень для связки с ТВЗ, лучшего она не достойна. Не стоит останавливаться, за углом еще более интересное. Если раздобудете более солидные трансы чем ТВЗ, ставьте другие лампы.

На выходных снял 6Ф3П и поставил две 6П3С и одну 6Н9С. За три лампы заплатил 15грн. (75р). Звук сырого включения этой тройки ламп на много лучше 6Ф3П с наворотами.

[Гость havoc]

6Ф3П - стартовый уровень для связки с ТВЗ, лучшего она не достойна. Не стоит останавливаться, за углом еще более интересное. Если раздобудете более солидные трансы чем ТВЗ, ставьте другие лампы.

На выходных снял 6Ф3П и поставил две 6П3С и одну 6Н9С. За три лампы заплатил 15грн. (75р). Звук сырого включения этой тройки ламп на много лучше 6Ф3П с наворотами.



Ну еще от акустики зависит.

Я вот таки переделал свой усил (тема "покритикуйте схему на 6П3С"), поставил фикс. смещение и установил две лампы 6Ф6С, подогнал по режимам, транс ТВЗ1-9 поменял на домотанный (+33вит, для 6 Омной акустики) и спрокладкой и с пропиткой )

Звук поменялся и очень значительно в лучшую сторону

[TANk]

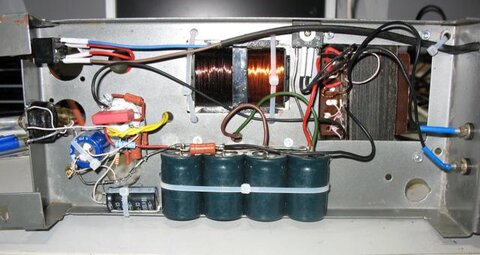

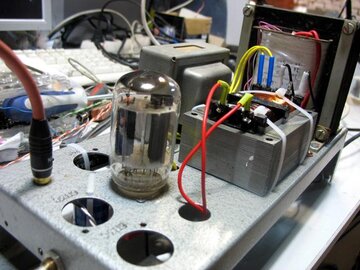

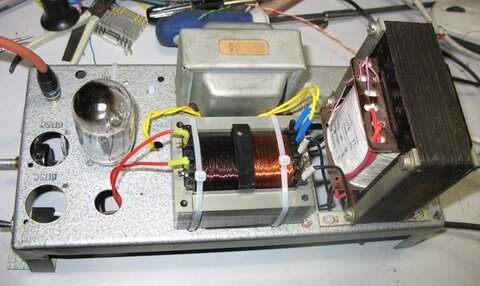

Сегодня послушал вот такой вот макет. Один канал. Лампа 6LU8 из серии так называемых "Компактронов" - внутри очень похожа на 6Ф3П - триод-пентод. Только пентод уже почти втрое мощнее чем у 6Ф3П. Мощность на аноде 14 Вт. Все остальное тоже самое что и в усилителе на 6Ф3П. На фотографии можно видеть, что выходной трансформатор - самый большой. Под кожухом дроссель от кинаповского усилителя и в лежачем положении силовой трансформатор. В фильтре питания 4 конденсатора по 330мкФ. Один после диодного моста, 2 параллельно после дросселя и еще один после резистора на 2.4к для питания предварительного каскада. Межкаскадный Wima MKP 1.0мкФ 250в. Вот эта лампа уже заслуживает того чтобы для нее сделать более серьезный трансформатор на выход и поработать над качественным оформлением корпуса. Жалко только что сами лампы не так распространены как 6Ф3П, а тем более найти под них 12 штырьковые панели была та еще забота.

[Гость havoc]

Красота! А где достать такую лампоШку??? :smile:

Я так понял, это триод с пентодом класса 6П3в одном баллоне? Мммм!

[TANk]

Я свои покупал на E-bay. В природе еще существуют лампы 6LR8 и 6KY8. Они даже лучше тем что имеют 9-ти штырьковый цоколь подходящий по размерам в панельку от ламп типа 6П36С и т.п. Так называемый "Магноваль". По своим электрическим параметрам эти лампы практически близнецы братья. Триод с довольно высоким Мю - 64 и пентод с мощностью рассеивания на аноде 14 Вт - уже очень близкий по параметрам к нашей 6П41С.

У американских буржуев есть еще и несимметричные двойные триоды например 6FY7, 6GF7 - в одном баллоне триод с высоким Ку и мощный выходной триод с мощностью на аноде примерно в 10-11Вт. На этих лампах можно сделать аналогичную схему (по одной лампе на канал) но это уже будет схема на настоящих триодах.

Все необходимые справочные данные на буржуйские и большинство Советских ламп можно найти по этой вот ссылке. Тем кто решил строить ламповые усилители эту страничку иметь в закладках браузера настоятельно рекомендуется.

_https://www.mif.pg.gda.pl/homepages/frank/

[Гость havoc]

Cпасибо за ссылку! Добавил!

[Wal]

С неделю назад собрал этот усилитель. Смещение фиксированное, выходные трансы от Аудиоинтсрумент, дальше всё по схеме.



Усил на LM3886 был отправлен на антресоль - до лучших времен.

И ваще, транзисторы и микросхемы надо запретить использовать в усилителях - так прямо в Конституции и написать!

[Гость artem190278]
