Ламповый усилитель начального уровня на 6Ф3П, 6Ф5П

[TANk]

Да извиняюсь, тоже ошибся. БМТ даже близко к звуку подпускать нельзя. На снимке КБГ-И

А однозначного мнения быть не может. Хороши те конденсаторы, которые вам нравятся.

Ну может сумеете найти старые 50-х годов (позже не выпускались) МКВ - станиоль в церезине. По сравнению с ними, знающие люди говорят и Дженсены нервно покуривают в сторонке. Я правда так и не смог их найти.

[Гость havoc]

МКВ?? А как они выглядели (роюсь в справочниках, но они у меня не старше 1963г.)?

Лежало где-то дома парочку в картонном корпусе с битумными щечками (я так понял это тоже бумажный) - остались после ремонта радиолы "Рекорд-53М".



P.S: перед установкой таки отснял свои КБГ-И...

Вот: _https://i010.radikal.ru/0910/6e/99f724659bca.jpg

[vovchik]

МКВ выглядят вот так.

[Гость havoc]

Ага! Спасибо. Теперь буду знать, как говорится, "героя в лицо"

Значит нужно нанести визит к другу на дачу - у него старых радиодеталей там просто тьма!

Рай для ламповика

[Гость avgur]

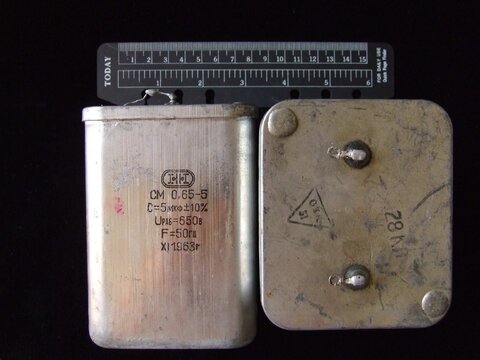

А еще рекомендую найти конденсаторы "СМ".Дженсены точно "отдыхают"!

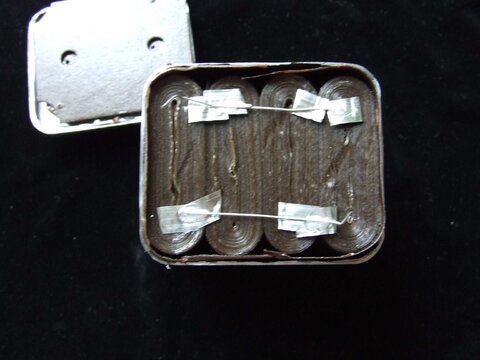

Например в банке 5μF,в масле, плавают четыре роскошных кондёрчика по 1,25μF.Аккуратно вынимаете,разделяете,помещаете в любую инертную емкость,например из оргстекла или пластмассы заливаете тем же маслом, предварительно слив его из старой емкости и запаиваете.На выходе 4 бескомпромиссных HI-END межкаскадных конденсатора.По качеству,конденсатор который бы превзошел наш "СМ" нужно еще поискать!

Изменено 24 Ноября, 2009 в 12:53 пользователем avgur

[Гость вкн]

А в оставшиеся колпаки я трансы заливаю :smile:.

[Гость havoc]

Спасибо за столь ценную информацию!!!

[Гость bubi]

Уважаемые господа.

Удалось приобрести только один дроссель ДР2,3-0,21112 индуктивность 2.5 генри 200мА.(всю округу обьездил -нет и не будет)



Если использовать за неимением ОДИН дроссель в БП - будет маловато , увеличится взаимопроникновение каналов ?



Если использовать в этой схеме как дроссель первичные обмотки ТВ3 1-9 ?



Или мастерить электронный дроссель ?



Спасибо ответившим.

[TANk]

Если использовать за неимением ОДИН дроссель в БП - будет маловато , увеличится взаимопроникновение каналов ?

Скорее всего увеличится фон переменки на выходе. Маленький (по индуктивности) дроссель можно компенсировать большими электролитами после него.

Обмотки трансформатора ТВЗ-1-9 рассчитаны на ток не более 50 мА маловато будет. К тому первичка этого трансформатора имеет сопротивление активное больше 200 Ом. На ней будет падать примерно 15-20 вольт. На эту величину придется увеличивать напряжение питания.

Если же очень хочется или будет фонить, то "дроссели ТВЗ-1-9" надо поставить в цепи питания драйверного каскада. Перед резистором R3. Тогда через него пойдет только ток предварительного каскада, который наиболее критичен к чистоте питания.

[Гость bubi]

Огромное спасибо вам !

[Гость havoc]

Для своей схемы 6н23п + 6П3С я использовал дроссель ДР2-ЛМ-К (или как-то так) от ТВ "Славутич-204". Используется один дроссель для обоих каналов, после него стоит набор емкостей в сумме 330мкФ на 400В. Накал кстати незаземлен, без ср. точки. Фона нет.

Правильно организованная "земля" - уже полдела больбы с фоном.

[Гость bubi]

havoc

спасибо , попробую докупить больше электролитов , поближе к 1000 мкФ.



Разрешите еще вопросы:

Приобрел сегодня за 2$ рабочий ТВ Радуга .

В нем нашел несколько вкусностей:



-первый вопрос:ТСШ 170-3 ( и сейчас в раздумьях : питать схему от ТС180-2 или от ТСШ 170-3 , последний более добротный свиду ,железо лучше)

-второй вопрос: дроссель. В телевизоре дроссель не обнаружил, но был там ТВК-110-Л2

характеристики:

ТВК-110-Л-2 : железо Ш-16х20



Обмотка Число_____Марка и ∅ Индуктивность Сопротивление, Ом

________витков_____провода



1-2_____3400_____ПЭВ-2 0,16_____9 Гн__________200



3-4_____210______0,8__________________________1,0



5-6_____260______0,16_________________________3,2



по другим источникам :



Обмотка Число___Марка и ∅ Сопротивление, Ом

________витков__провода





1-2_____2430_____0,15_______________280



3-4_____150______0,55_______________1



5-6_____243______0,15_______________32



Индуктивность 9 Генри неплохо должно быть ?



вопрос три:

Если силовым будет ТСШ-170-3 то можно ли совместно с ним использовать для фиксированного смещения второй имеющийся ТВК-110-ЛМ-Л , который дает 33 вольт на ХХ с двумя соедененными обмотками ?



Спасибо!

Изменено 26 Ноября, 2009 в 15:51 пользователем bubi
