Ламповый усилитель начального уровня на 6Ф3П, 6Ф5П

[Гость aerialj]

. Трансформатор ТВЗ-1-9 не так уж и плох, как многие про него пишут.



Соберу, а там посмотрим :smile:

[Гость smarold]

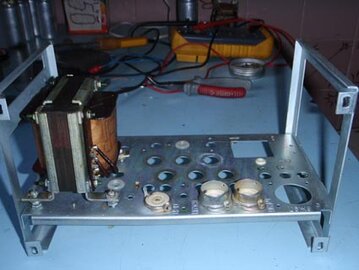

Ограничен в слесарных работах, поэтому решил выполнить усь закрытой конструкцией в корпусе от лампового вольтметра В3-13, но для винтажа лицевую панель сделать из темного цветного стекла. На шасси уже есть ламповые панели, прекрасный силовик, словом, удобно. Но вот допустимо ли поставить 6Ф5П (у меня они) столь близко друг от друга, или все же разнести? Я в плане взаимных наводок и теплового режима.

[Гость froid]

Конечно лучше разнести - при том как лампы стоят сейчас, можно использовать только четверть возможного "жизненного пространства" вблизи ламп. Будут проблемы в смысле конструктивного расположения деталей, могут и взаимные наводки возникнуть.

[Гость smarold]

Конечно лучше разнести - при том как лампы стоят сейчас, можно использовать только четверть возможного "жизненного пространства" вблизи ламп. Будут проблемы в смысле конструктивного расположения деталей, могут и взаимные наводки возникнуть.

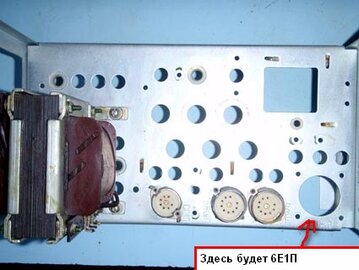

Что-то у меня нет желания передвигать одну лампу ближе к силовику. Может, туда 6Е1П поставить, а одну 6Ф5П - в правый угол шасси?

[Гость froid]

Это будет правильнее. Вот только где планируются гнезда входа?

[Гость smarold]

Это будет правильнее. Вот только где планируются гнезда входа?

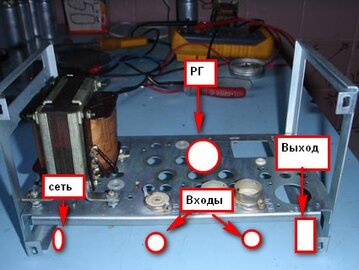

Сам до сих пор раздумываю. Поскольку это так называемые погружные корпуса (вытягиваются полностью из кожуха с лицевой панелью), все будет на ней. Думаю, вот так:

[Гость froid]

А вот ВЫХОД зачем удалять от силовика? Его законное место - возле блока питания.

Изменено 25 Августа, 2009 в 11:35 пользователем froid

[Гость smarold]

А вот ВЫХОД зачем удалять от силовика? Его законное место - возле блока питания.

Спасибо за подсказки, в компоновке я слабоват., считал, что гнезда выходов тоже должны быть удалены от сильноточных цепей и быть макс. близко к вых. трансам. Они ведь впритык к силовому стоять не будут. От Tanka скоро придут дельные трансы (спасибо еще раз ему!!!), я тогда расположу примерно все на шасси, сфоткаю и выложу. Надеюсь на Ваши консультации и в дальнейшем.

[Гость lesha]

Посоветуйте межкаскадный конденсатор... поставил пленочные полистирольные как у автора в схеме правда наверно китайские какие то (зеленькие спухленькие ) басов что то практически нету... елементной базы большой нету для метода втыка ((

Изменено 26 Августа, 2009 в 17:27 пользователем lesha

[Гость val]

Как в этой схеме поведёт себя лампа 6Ф5П? :smile: никто не пробовал?

Отлично поведет! см. https://forum.datagor.ru/index.php?act=atta...ost&id=4464

Вот сейчас его и слушаю.



TW6SE - слишком роскошно для этого усилителя, хватает и ТВЗ-1-8; ток слишком мал, чтобы раскачать TW6SE на полную катушку, насколько он заслуживает (для TW6SE будет хорошо и 100-120мА тока анода, Манаков сказал).



PS: Данный усилитель долгое время был подключен к компьютеру и воспроDVDдил с него что не попадя, а попадался и джаз, и вокал, и дудки, и Led Zeppelin со всякими Dazed and Confuzed.

Мягко играл, gently я б сказал, но и не без драйва (где он нужен!) - можно слушать часами и не раздражает.



Одно но: этот усил не любит "тяжелую" акустику. Не справляется он с ней.



PPS: Тепловой режим у лампы тяжелый, таки да. Но специально вентиляционные дырки вокруг панелек не делал. У меня вообще корпус закрытый наглухо.



PPS: Слишком большие номиналы в переходные конденсаторы не выбирайте - ТВЗ-1-х вам не чугунные, они на такие басы не расчитаны, захлебываться будут; баса не прибавится, а искажения появятся.

Изменено 26 Августа, 2009 в 18:10 пользователем val

[Гость lesha]

Раздобыл дросселя телевизионные др-0,4-0,34 пойдут ли они в питание усилителя?

[Гость avgur]

Раздобыл дросселя телевизионные др-0,4-0,34 пойдут ли они в питание усилителя?

Первое число - сила тока, второе - индуктивность.Маловато витков-730 ПЭВ-0,21.Слабовато будут фильтровать, поставить можно,проследить насколько сильно будут греться,если сильно,лучше заменить.

Изменено 29 Августа, 2009 в 19:13 пользователем avgur
