RedStar Опубликовано 31 Августа, 2016 в 09:23 Автор Жалоба Поделиться Опубликовано 31 Августа, 2016 в 09:23 ... Выходное напряжение 1-го каскада (все по схеме) 65 В, на катоде лампы второго - 15 В. Это что ж получается, на вход 6п6с подается 50В? ... Вообще то не 50 вольт, а всего 32,5. Лампа не усиливает отрицательную полуволну сигнала! А за счет обратных связей, усиление упало в 2 раза. Кстати, такой эффект хорошо расписан на форуме про 6П14П по теории. Ссылка на комментарий Поделиться на другие сайты Поделиться
vitivsev Опубликовано 31 Августа, 2016 в 10:49 Жалоба Поделиться Опубликовано 31 Августа, 2016 в 10:49 ...но по первому каскаду тоже есть вопросы:.. Юрий, трудно не согласиться ... продолжаем ... Ссылка на комментарий Поделиться на другие сайты Поделиться
vitivsev Опубликовано 31 Августа, 2016 в 10:59 Жалоба Поделиться Опубликовано 31 Августа, 2016 в 10:59 Добавляю инф. по 6Ж32П к вышесказанному. Номинальные электрические данные. Ссылка на комментарий Поделиться на другие сайты Поделиться
vitivsev Опубликовано 31 Августа, 2016 в 11:56 Жалоба Поделиться Опубликовано 31 Августа, 2016 в 11:56 "Меня интересует его повторяемость другими мастерами Чтобы она(схема) как-то заработала необходимо проанализировать все ее участки,собственно чем здесь этим занимаемся... Есть одно хитрое включение типа триод, не могу настаивать, никогда не пробовал такое решение... Ссылка на комментарий Поделиться на другие сайты Поделиться
shaytan Опубликовано 31 Августа, 2016 в 14:04 Жалоба Поделиться Опубликовано 31 Августа, 2016 в 14:04 Закон Ома гласит:P= U2/R, где 7,22/6=8,64! Ничего против закона Ома не имею, но эта формула действительна для постоянного тока, или действующего значения напряжения переменного тока. На схеме у Вас написано "при входной амплитуде 1В" и указано напряжение на выходе: 7,2В. Как я понимаю, это амплитуда сигнала на выходе усилителя (не логично было б на схеме писАть то действующее напряжение, то амплитудное, правда? ). Но на переменном токе действующее значение в корень из 2 раз меньше, т.е. 7,2/1,41=5,1. Теперь все четко 5,1^2/6=4,3 Вт. :-) Про 6Ж32П. "В прикрепленном файле имеется различное подключение этого пентода". А вот такого, как у вас в схеме, как раз нет :wink: Ссылка на комментарий Поделиться на другие сайты Поделиться
RedStar Опубликовано 31 Августа, 2016 в 15:22 Автор Жалоба Поделиться Опубликовано 31 Августа, 2016 в 15:22 ... на переменном токе действующее значение в корень из 2 раз меньше ... Но в качестве нагрузки выступает катушка динамика, не выпрямитель. Она то и "берет" на себя полную амплитуду. Иначе как сопоставить громкость этого усилителя, которая превышает громкость интегрального на TDA1555? На одной и той же нагрузке! Ссылка на комментарий Поделиться на другие сайты Поделиться
RedStar Опубликовано 31 Августа, 2016 в 15:25 Автор Жалоба Поделиться Опубликовано 31 Августа, 2016 в 15:25 ... Прикрепленные изображения ... Если третья сетка соединена с анодом в "триодном" включении, то почему в пентодном этого делать нельзя? Зато удалось избавиться от микрофонного эффекта. Ссылка на комментарий Поделиться на другие сайты Поделиться
shaytan Опубликовано 31 Августа, 2016 в 16:00 Жалоба Поделиться Опубликовано 31 Августа, 2016 в 16:00 Лампа не усиливает отрицательную полуволну сигнала! А за счет обратных связей, усиление упало в 2 раза. Согласен, не усиливает, но только :idea: в так называемом классе усиления В _https://www.radiolamp.ru/index-old.php?to=radiolamp_klass В звуковых усилителях такой режим используется только в выходных двухтактных схемах, где искажения каждого каскада доходят до рекордных 40%, но благодаря правильным схемным решениям могут компенсироваться до очень малых величин. Ссылка на комментарий Поделиться на другие сайты Поделиться
RedStar Опубликовано 31 Августа, 2016 в 16:05 Автор Жалоба Поделиться Опубликовано 31 Августа, 2016 в 16:05 ... Согласен, не усиливает, но только в так называемом классе усиления В ... Да вообще ни в каком классе! Это лампа, в которой идет поток отрицательно заряженных частиц. Разве они могут "идти" лететь в обратном направлении? Посмотрите действие Кинескопа. 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
RedStar Опубликовано 31 Августа, 2016 в 16:08 Автор Жалоба Поделиться Опубликовано 31 Августа, 2016 в 16:08 Выложил работу усилителя на Ютуб. Извиняюсь за качество звука, снято на фотоаппарат видеорежимом и загроможденность комнаты. https://youtu.be/L4zNAkqR_zY 1 Ссылка на комментарий Поделиться на другие сайты Поделиться
Arcev Опубликовано 31 Августа, 2016 в 18:49 Жалоба Поделиться Опубликовано 31 Августа, 2016 в 18:49 тему отправить в Форум Алхимиков ибо "Нервных людей с высшим специальным образованием прошу не входить." 1 Ссылка на комментарий Поделиться на другие сайты Поделиться

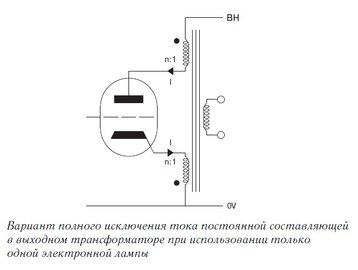

vitivsev Опубликовано 31 Августа, 2016 в 18:51 Жалоба Поделиться Опубликовано 31 Августа, 2016 в 18:51 Выложил работу усилителя на Ютубвот это напрасно, нам бы АЧХ тракта посмотреть?ну..., продолжим выяснять особенности и дискутировать..., как там у Шекспира, "... быть или не быть?" Зачитал на "медне" одну импортную книжечку и вытащил из нее одни интересный см. рисунок и несколько цитат: Поскольку анодные и катодные обмотки для каждой из ламп наматываются в противофазе(что в любом случае сильно снижает намагничивание сердечника), а сколько либо ощутимые анодные токи покоя чаще всего отсутствуют, следовательно, нет необходимости точно подбирать пары ламп по величинам анодного тока. Пример коммутации обмоток, исключающей намагничивание сердечника изображен на рис. где начало намотки каждой из первичных обмоток обозначено точкой. К сожалению, требования к каскаду предварительного усиления остаются практически теми же, что и для катодного повторителя. Возникает логичный вопрос, а какие необходимы требования для катодного повторителя, отвечаем так же из книжечки... типа кому не лень прочитать ;-) К сожалению, для данной топологии существуют два весьма негативных обстоятельства. Первое заключатся в том, что выходной каскад оказался превосходным, но ценой существенного усложнения предусилительного каскада усилителя мощности. Для каждой выходной лампы размах амплитудного значения напряжения на катоде составляет примерно 150 В среднеквадратического или эффективного значения и при значении коэффициента усиления менее единицы для управления им необходимо иметь напряжение порядка 500 В двойного амплитудного значения. В принципе это осуществимо, однако разработка предусилительного каскада не будет является тривиальной задачей, так как необходимо использовать либо трансформаторную связьмежду каскадами, либо резистивную анодную нагрузку, рассчитанную на работу при высоких напряжениях. На практике для коммерческих образцов проблема высокого напряжения разрешается путем развязывания цепей предусилителя и выходного каскада за счет использования катодного повторителя; но этот прием нарушает стабильность высокого напряжения. Вторая причина заключается в том, что высокое напряжение на катодах выходных ламп значительно увеличивает тепловую нагрузку на изоляцию между катодом и его подогревателем, что может привести к преждевременному выходу подогревателя из строя. Электрическое объединение цепей подогревателя и катода решает эту проблему, но требует изготовления индивидуальной обмотки цепи подогревателя катода для каждого плеча выходного каскада (чтобы избежать короткого замыкания между ними) и заставляет каждую лампу работать на дополнительную нагрузку в виде межвитковой емкости (порядка 1 нФ) силового трансформатора. Источник ВЧ нагрева с использованием малогабаритного трансформатора, имеющего отдельные обмотки, мог бы решить последнюю задачу, но только за счет возможной проблемы возникновения радиопомех и увеличения стоимости. Что-то подобное где-то ранее встречал инф. в полном объеме, не могу найти схему полностью, как отыщется выложу обязательно... Ссылка на комментарий Поделиться на другие сайты Поделиться
