Усилитель на лампах 300В

[p.maltsev]

Краткое описание работы БП для переменного напряжения вторичной обмотки анодного трансформатора 400v и выпрямителе на кенотроне:



В момент включения бп при переменном напряжении вторички транса 400v постоянное выпрямленное напряжение на первом конденсаторе фильтра будет 560v ,без нагрузки;

Александр, подскажите, разве кенотрон не обеспечивает плавное нарастание выпрямленного напряжения?

[aleks8845]

Александр, подскажите, разве кенотрон не обеспечивает плавное нарастание выпрямленного напряжения?



5UG4 и 5ц3с -это прямонакальные кенотроны, у которых нить накала он же катод, время прогрева около 10-15 сек, соответственно гораздо меньше времени прогрева косвеннонакальных (5ц4с), а также косвеннонакальных ламп УМ. Т.е. плавное нарастание напряжения происходит достаточно быстро сек 5, после его прогрева. ИМХО для задерки подачи анодного использовать прямонакальные кенотроны не очень "удобно".

Изменено 23 Июля, 2015 в 06:41 пользователем aleks8845

[TANk]

Надо использовать 5Ц8С - он обеспечивает хорошую задержку. А я вообще стараюсь кенотронами не пользоваться. Пара RHR15120 обходится дешевле чем 5U4G а работает гораздо лучше. А по звуку - мои знакомые "слухачи" разницы не слышат.

[Гость ALYR]

Здравствуйте,



вот дело движется к завершению. осталось сделать подсветку ламп и блок включения - две кнопки(накал и анодное).

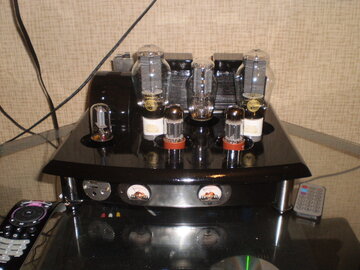

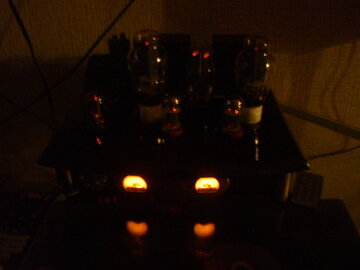

Фото ниже.



Слева от индикаторов примудрил считыватель для флешек с дистанционным управлением, но проблема в том что сильно фонит.



Я спаял к нему блок питания по схеме ниже. Ну все вроде как обычно- первая емкость побольше(4700mf X 10v)? далее П-образный фильтр с резистором на 47 ом который заодно подсаживает выходное напряжение(номинал около 9v).



Но фонит зараза сильно. Что еще сделать чтобы отфильтровать напряжение? Где можно почитать ветку?



Причем если подаю сигнал просто с через гнездо 3.5 миниджек(шнурок с телефона) то фона почти нет(только если приложить ухо к колонке). И это при том что дроссель в усилителе так и стоит от ЛДС.



Александр.

SVYPFIT_PKM15081111060.pdf

[Гость Petya]

... Р=(470-100)*(0.118-0.035)/8=3.8 Вт ...

Объясните, пожалуйста, по подробнее, как у Вас получилась мощность 3,8 Вт?

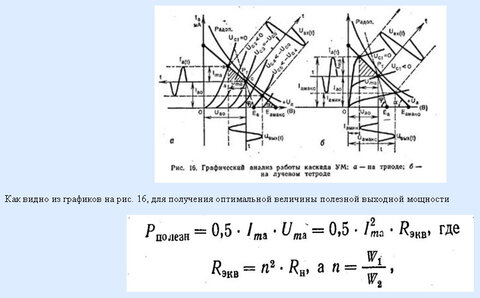

Если считать по книжным методикам, см. прикреплённый файл, то мощность получается в 2 раза больше.

[TANk]

Если брать действующее значение напряжения и тока (тоесть такие которые соответствуют постоянному напряжению и току и те что стоят в формуле Джоуля-Ленца) то для синусоидального сигнала надо применить коэф 1/SQRT(2) единица деленная на корень из двух. И для тока и для напряжения.

Это дает в знаменателе еще одну двойку.

Делитель 8 это произведение 2*2*SQRT(2)*SQRT(2).

[Гость Petya]

Если брать действующее значение напряжения и тока (тоесть такие которые соответствуют постоянному напряжению и току и те что стоят в формуле Джоуля-Ленца) то для синусоидального сигнала надо применить коэф 1/SQRT(2) единица деленная на корень из двух. И для тока и для напряжения.

Это дает в знаменателе еще одну двойку.

Делитель 8 это произведение 2*2*SQRT(2)*SQRT(2).



Александр, спасибо за разъяснение!

Если на аноде 325-330 вольт, то трёхсотку даже на Ra= 2,5 кОм не удастся раскачать до 8 ватт? А на Ra=3,5 кОм и подавно?

[TANk]

Ей надо примерно 420 вольт анодного питания. - Тогда катод анод будет примерно 400. Можно больше дать (450в анод катод), но тогда возникнет проблема с высоковольтными конденсаторами. Напряжением выше 450 вольт найти гораздо труднее.

С анодным питанием в 320в с нее точно 8Вт не выжать.

Для большой мощности с анодным в районе 300в лучше использовать лампы строчной развертки 6П42С 6П45С И трансформатор 2.5кОм для триодного режима для этих ламп очень хорошо подходит.

[Гость Petya]

… но тогда возникнет проблема с высоковольтными конденсаторами. Напряжением выше 450 вольт найти гораздо труднее.

А если конденсаторы последовательно включить для повышения рабочего напряжения? Или так нехорошо делать из-за повышения ESR? Но в принципе можно в параллель ещё добавить. В магазине полно недорогих капсонов и джамиконов.



Ей надо примерно 420 вольт анодного питания. - Тогда катод анод будет примерно 400. Можно больше дать (450в анод катод)

Александр, подскажите, пожалуйста, как наиболее оптимально поднять анодное напряжение до 420-450 вольт, если отказаться от кенотрона и перейти на кремниевые диоды.

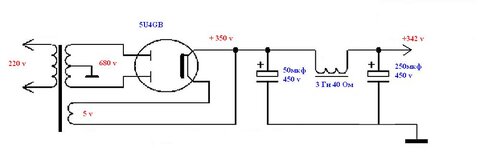

БП у меня реализован по следующей схеме:

[aleks8845]

Напряжение вторички анодного транса не совсем корректно отображено, лучше при ДППВ обозначать переменное напряжение двух обмоток со средней точкой (2х340v на пример)

По схеме если 680/2=340, то 340х1.41=479v- это U ДППВ ХХ на "каменных" диодах, при нагрузке (зависит от Rакт. вторичек,Rакт. дросселя, R акт первички Твз) -Ua вполне может быть 450v постоянного напряжения, но конденсаторы фильтра д.б. на 500v

Изменено 13 Марта, 2016 в 17:07 пользователем aleks8845

[Гость Petya]

Реально не больше 3.5 Вт.



Коэффициент нелинейных искажений 300в в режиме Рмакс=3,5 Вт будет такой же, как при Рмакс=8 Вт или меньше?



... но конденсаторы фильтра д.б. на 500v



Если соединить последовательно два кондесатора по 450 вольт нормально будет?



По типу электролитических конденсаторов в БП хотел спросить, стоит ли заморачиваться дорогими мундорфами или пойдут CapXon/Jamicon/ElZet? Ещё пишут, что конденсаторы на 105 градусов хуже "звучат", чем на 85 градусов. Это правда или домыслы?



Есть тороидальные дроссели для БП с зазором в магнитопроводе. Их можно применять в аудио или есть противопоказания? Стоит ли стремиться к большим индуктивностям дросселя, например, 10 Гн или есть смысл ограничиться меньшими значениями?

[TANk]

... Есть тороидальные дроссели для БП с зазором в магнитопроводе. Их можно применять в аудио или есть противопоказания? ...

Противопоказание только одно. Нельзя превышать максимально допустимый ток через дроссель. Иначе он превращается из дросселя в резистор сопротивлением равным активному сопротивлению его обмоток. Это касается как тороидальных так и обычных (на Ш ШЛ железе) дросселей.

... Стоит ли стремиться к большим индуктивностям дросселя, например, 10 Гн или есть смысл ограничиться меньшими значениями? ...

На уровень пульсаций на выходе источника питания влияет не только индуктивность дросселя, но и емкость конденсаторов, установленных в фильтре. Дроссель с большой индуктивностью имеет большое количество витков и большое активное сопротивление. У таких дросселей меньше максимальный ток при котором это еще дроссель, а не резистор. Либо размеры дросселя начинают приближаться к размерам выходного трансформатора.

В большинстве случаев достаточно индуктивности в 2-5Гн.
