Гость Alex30

На эмитере и базе 39, зато на коллекторе 59 вместо 43 как в карте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А почему не 38?

На коллекторе 59 под нагрузкой аппаратом или без?

Перегрева и запаха горелого нет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alex30

Ну ладно с этим блоком, я прочитал в инструкции что прибор работает от постоянки от 24 до 30В. Я настроил на 29 и оставил. У меня вот другой вопрос, прямо над ЭЛТ есть плата post-25918-1426523411_thumb.jpg

От туда два провода выходят на ЭЛТ, и я вижу что в этой схеме есть резистор для ручки регулировки луча вверх вниз, так вот кручу эту ручку и на выходе напряжения не меняются, на одном проводе 1,8В На другом 29,6В и это напряжение не меняется. Это нормально, или оно должно изменяться?

Изменено пользователем Alex30

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вы проверили напряжения на панельке кинескопа?

Если да, то где результаты?

Вы перескакиваете с одного на другое по собственному произволу.

Аналогично волевым путём решаете какое выставить напряжение исходя из "что прибор работает от постоянки от 24 до 30В", а не следуя схеме, где указано 38 В.

От туда два провода выходят на ЭЛТ
оттуда - это не разговор. Есть же схема. Вы имеете в виду провод 27 и 28 в приведенной схеме? Тогда почему так и не написать, чтобы не было разночтений?
так вот кручу эту ручку
какую?
на одном проводе 1,8В На другом 29,6В
что за провода?

Трудно что-то понять, когда просхему говорится "там и эти", надо ломать голову, а потом вдруг выясняется, что говорим про разные вещи. Поверьте, это из опыта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alex30
Вы проверили напряжения на панельке кинескопа?

Простите что иногда изъясняюсь не очень понятно.

Напряжение на кинескопе хочу сейчас замерить, открыл крышку защищающую контакты, но как мне определить какой контакт какому электроду соответствует? И нет ли там высокого напряжения?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Все напряжения на панельке менее 700 В. Токи неопасны для жизни. Но лезть в электротехнические изделия без знаний Техники Безопасности нельзя!

Счет контактов по часовой стрелке, как у всех ламп. Посмотрите подробнее в интернете.

Далее.

Я уже закрыл описание. Найдите и изучите порядок включения - в какое положение устанавливать ручки регуляторов и переключателей. Может они у вас просто "не в том положении".

Раз экран светится (фото можете сделать?), значит луч есть, но он может быть вне экрана сверху-снизу или справа-слева. Постарайтесь терпеливо его поймать.

Луч может "не ловиться" если есть неисправность - сгорел какой-то транзистор.

Как вы уже писали, постоянные напряжения, подаваемые на кинескоп, должны регулироваться.

Найдите в описании: есть регулятор "вверх-вниз" сбоку прибора, без ручки, "под отвёртку" может он сбит.

Чтобы легче найти проблемное место, надо найти какие постоянные напряжения на кинескопе резко не в норме. Затем искать подозрительный узел. Надо будет измерить постоянные напряжения на транзисторах.

Руководствуйтесь Техническим описанием,таблицами напряжений и осциллограмм.

На память, надо измерить напряжения в точках КТ12 и КТ13 (по последней вашей схеме).

Если повезет, можно обойтись без осциллографа, но он чрезвычайно желателен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alex30

С техникой безопасности вроде всё нормально, по специальности электрик, вот с остальным посложнее :smile: .

Замерял КТ12 29,9В КТ11(там по схеме я не нашёл КТ13) 1,9В. Вот именно с этих точек и уходят два провода на кинескоп. Регулятор "вверх-вниз" регулируется рукой(не под отвёртку). Когда его кручу напряжения на точках КТ12 и КТ11 не изменяются.



Всё берусь читать как проверять ЭЛТ.



Вот фото там правда свечение монитора осциллографа не очень видно, но видно голубоватое свечение его сзади.






Добавлено после раздумий:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alex30

Точную методику замеров я так и не нашёл, померял просто всё по кругу относительно корпуса, по часовой стрелке начиная с 12 часов.:



1. 115-190В (менялось при регулировке яркости)

2. 1.9В на постоянном токе замер, 3.2В на переменном.(это КТ11)

3. 13В

4. 29В(пост), 64В(перем)

5. 15В(пост), 28(перем)

6. 12,8В

7. 10,41В (пост), 22 (перем)

8. 473В

9. 23В

10. 427В

11. 179-83В(регулировка яркости меняла)

12. 175-76В (регулировка яркости)

13. 29В(пост.), 64В(перем.)

14. 13В

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чего-то не нравится мне это голубое свечение... Не завоздушена ли трубка?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Чего-то не нравится мне это голубое свечение... Не завоздушена ли трубка?

Мне тоже очень не нравится, но раз экран светится... даже не знаю.

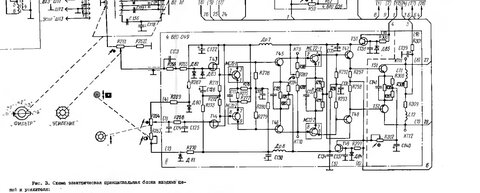

Посмотрел, на схеме путаница в выводах и вообще, схема сделана не лучшим образом.

Вот более достоверно, для лучшего взаимопонимания:


Выводы электродов: 1, 14 - подогреватель; 2 - бланкирующие пластины; 3 - второй анод; 4 - первый анод (фокусирующий); 5, 7 - сигнальные отклоняющие пластины Y1, Y2; 6-третий анод; 8 - четвертый анод; 9 - сетка; 10, 12 -временные отклоняющие пластины Х1 Х2; 11-модулятор; 13 - катод; А - пятый анод - боковой вывод на баллоне.

Алексей!

Цоколёвка явно не совпадает с вашей нумерацией, подправьте.

И накал 1 и 14 надо измерять между этими выводами не относительно общего провода.

КТ11 идёт на выв. 7 трубки, это коллектор Т51 по таблице +18,5

КТ12 идёт на выв. 5 трубки, это коллектор Т52 по таблице +19

и напряжения зависят от регуляторов усиления и сдвига по вертикали.

Посмотрите что у вас.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alex30

Так учёл ваши замечания и подкорректировал замеры.

КТ 11 1,8В, КТ 12 27,8В что не соответствует табличному напряжению, и напряжения не меняются ни от регулятора усиления, ни от регулятора сдвига по вертикали.

Между 1 и 14 выводом нет напряжения, между ними и корпусом -163В

2. Бланкирующие пластины +19,5

3. А2 -12,9В

4. А1 -155В (растёт)

5, 7 +1,8В +27,8 сигнальные отклоняющие пластины Y1, Y2

6. А3 -12,9В

8. А4 -14,3В

9. Сетка -12,9В

10, 12 +6,3В -26В временные отклоняющие пластины Х1 Х2

11 Модулятор -629В

13. Катод -387В

Изменено пользователем Alex30

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Alex30
Чего-то не нравится мне это голубое свечение... Не завоздушена ли трубка?

А как это определить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
