Один небольшой вопрос. Несколько ранее был график импенданса акустики .

Так вот, кто может ответить, какая АЧХ будет у АС с таким импендансом, если ее питать от обычного усилителя с выходным сопротивлением около нуля.

Как то многовато в районе 5 кГц, не находите?

Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 122
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

chugunov, большое спасибо за ответ! Будем пробовать, экспериментировать, ошибаться. Любой результат это движение вперед. С Вашего и dimonos позволения, а так же всех кто просматривает эту ветку я буду продолжать задавать в этой ветке, скорее всего, глупые вопросы. Вы помогаете советами! За что и благодарен!



В качестве микрофона, может и для начала, пригодиться капсул МКЭ-3? Если да, то какой предусилитель для него посоветуете, или точнее как его подключить?

Ссылка на комментарий
Поделиться на другие сайты

..пригодиться капсул МКЭ-3? Если да, то какой предусилитель для него посоветуете, или точнее как его подключить?

Пригодится капсул. Где то тут была картинка со схемой, на транзисторах, очень простая. Поройтесь в теме " измерения АЧХ". Может там оно.

Или любой на операционниках.

У МКЭ -3 использовать надо 2 вывода из 3-х.

Ссылка на комментарий
Поделиться на другие сайты

У МКЭ -3 использовать надо 2 вывода из 3-х.

А вот какие?



синий - общий

красный - "-"

белый - сигнал



Я так понимаю в мое случае красный и белый?

Ссылка на комментарий
Поделиться на другие сайты

А вот какие?

синий - общий красный - "-" белый - сигнал

Я так понимаю в мое случае красный и белый?

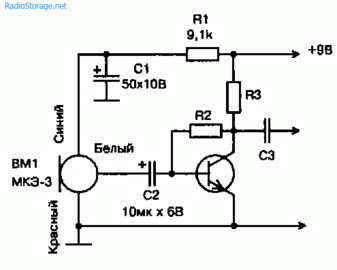

А поиском пользоваться лень? Вот, первая картинка

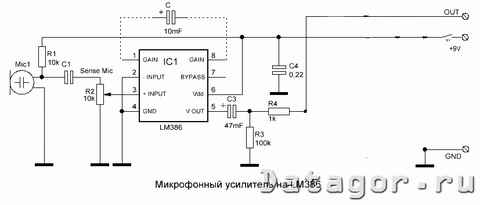

а вот вариант опробованный мной на двухвыводном микрофоне, но переделать одно в другое просто.


подробнее здесь https://datagor.ru/nachinajushhim/1677-mikr...ili-skaypa.html

Ссылка на комментарий
Поделиться на другие сайты

Замерил LIMP конденсаторы и катушку. Получилось вот так:

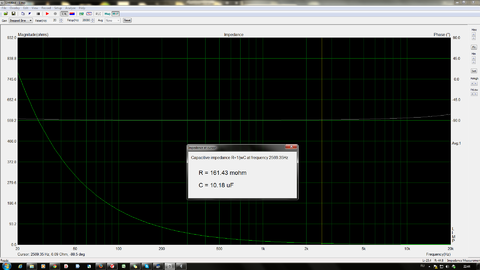

Конденсатор 10мкФ пленочный

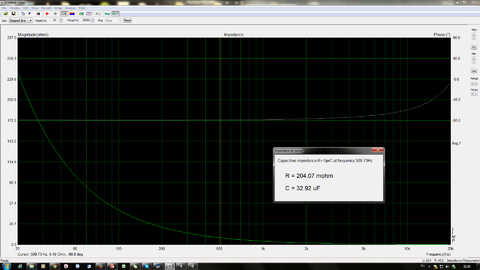

Конденсатор 30мкФ бумага (МБГО-2, со старых фильтров)

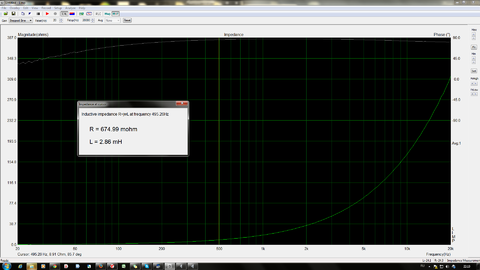

Катушка собственного приготовления, ∅ проволоки 1,5. 2.87мГ (мультиметр и среднее значение в LIMP)




И в завершение решил из последних двух позиций (33мкФ + 2.87мГ) и 25гд-26б(импеданс указан выше) собрать фильтр нижних частот 2-го порядка.

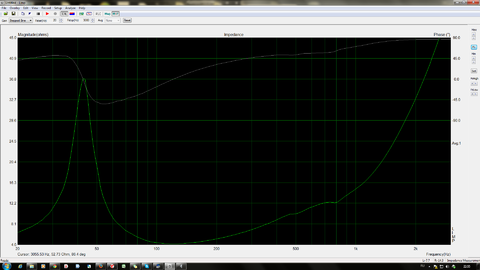

В связи с чем у меня вопрос, что я сделал на последней картинке? Оно вообще работает или нет? Как этот график правильно прочесть?

Ссылка на комментарий
Поделиться на другие сайты

Измерения LC - недурно. Важный момент - надо делать измерения на частотах при которых в одном случае сдвиг фаз около +90 град. в другом при -90 град, иначе измеряя ёмкость можем получить сообщение, что это индуктивность. :smile:

В общем, как и везде, надо руководствоваться здравым смыслом.



По поводу последнего снимка - измерялся имеданс всей цепи из катушки и включенных последовательно сней, но параллельно между собой ёмкости и динамика?

Тогда это двухполюсник (чёрный ящик с двумя выводами) и мы получили его Z.

Но фильтр-то ЧЕТЫРЁХполюсник! И чтобы посмотреть какая часть исходного сигнала прошла на динамик (как сработал фильтр), надо измерять по методике измерений четырёхполюсников.

Это уже не LIMP а ARTA, коммутация немножко (чуть-чуть) другая, я вроде всё это выкладывал, давно это было. Нужно целый тумблер поставить! Один на калибровку, другой переключает LIMP-ARTA.

Микрофонный усилитель здесь не нужен.

Но то же (голова трещит, соображаю плохо и ночь уже) делает Спектралаб, его конёк - измерения АЧХ четырёхполюсников - тех же фильтров.

Хотел я про эту программу отсебятину написать и про коробчонку, которую я сделал, чтобы удобно было пользоваться, но руки не доходят - времени чтобы внятно описать надо немало, а интерес это вызывает на уровне "ну ладно, прочитаю, но делать не буду (как с Артой)".



Так что, Владимир, если есть еще порох в пороховницах, делайте простейший УНЧ и осваивайте Арту, потом надо добавить микрофонный усилитель (аж на одной микросхеме и батарейке 9 вольт).

После освоения можно те же усилители и коммутацию использовать в других программах, но к ним надо привыкнуть и немного набить руку.



В отличие от симуляторов, которые многие так любят, измерения показывают РЕАЛЬНЫЙ результат, а не то что должно быть в теории, но на практике почему-то нет.

Ссылка на комментарий
Поделиться на другие сайты

А поиском пользоваться лень?

Не лень. я пользуюсь yandex а Вы искали через google. сам удивлен, но разные результаты.

Вот, первая картинка


а вот вариант опробованный мной на двухвыводном микрофоне, но переделать одно в другое просто.




Я так понял что в Вашу схему достаточно добавить цепочку от первой схемы по синему проводу? и просто получиться, что к микрофону еще пошло питание. Так?



Добавлено после раздумий:

Измерения LC - недурно.



Это значит хорошо? И катушку я намотал нормально?

Изменено пользователем voffka_rostov
Ссылка на комментарий
Поделиться на другие сайты

В связи с чем у меня вопрос, что я сделал на последней картинке? Оно вообще работает или нет? Как этот график правильно прочесть?

Измерили импенданс фильтра+ динамик, что же тут неясного?

Оно это что? ...ааа, оно! Оно работает. Все хорошо.

Как прочесть? Вы на картинке видите изменение полного сопротивления системы из динамика и фильтра. Теперь подаем на это комплексное сопротивление переменное напряжение в неком диапазоне частот и высчитываем ток, выделившийся на этой нагрузке. Имея график можно расчитать ток на любой частоте. И соответственно нарисовать график изменения тока от частоты.

А уже результат по выходу энергии, в данном случае звуковое давление, будет зависеть и от тока и от кпд излучателя. Динамик то излучает, а вот емкость и катушка нет.

А если нужен график АЧХ фильтра, то как написано выше, нужно снимать график АЧХ, а не импенданса.

Импенданс нужен для определения нагрузки какого то устройства, выдающего напряжение. Или расчета фильтра.

А по последнему графику - можно прикинуть нагрузку усилителя .

Изменено пользователем dimonos
Ссылка на комментарий
Поделиться на другие сайты

По поводу яндекса - моё мнение, взгляните -

_https://fotki.yandex.ru/next/users/nadeykas/album/70603/view/253154



Это значит хорошо? И катушку я намотал нормально?

Катушку я не видел, думаю красиво её ∅ 1,5 можно намотать только на промышленном станке,

не красиво и не идеально, но хорошо, вполне возможно и дома.

На форуме есть мнение, что я злобный и вредный, разве я могу что-то похвалить, да еще не глядя?

Будем считать "очень хорошо".



Импортные микрофоны все двухпроводные - питание и сигнал у них по одному проводу.

У наших - раздельно. В нашем случае это особого значения не имеет.

Думаю, по рисункам очевидно что как подключать.

У импортных на корпусе всегда минус. Паять осторожно!

Наши микрофоны подключаются тремя проводами.

Схемы которые я привёл, самые примитивные, если хотите "как следует", могу переслать файл.

Схема и печатка взяты с других сайтов и я чуть подправил их.



Намалевал и прилагаю рисунок измерений двухполюсника и четырехполюсника (фильтра, усилителя и т. п.)


Ссылка на комментарий
Поделиться на другие сайты

Схемы которые я привёл, самые примитивные, если хотите "как следует", могу переслать файл.

Конечно хочу! Буду благодарен!

Ссылка на комментарий
Поделиться на другие сайты
