Гость voffka_rostov

10ас-401 в 3-х полосные

Рекомендованные сообщения

Кстати насчет карточки. Я так понял она только на воспроизведение, записи там нет?

USB интерфес 5.1. 16 бит.Выводит по аналогу многоканалку или по оптике цифру?

Так?

Или я проглядел, бо смотрел вскользь.



Изучать Арту стоило бы, но без записи она бесполезна, нужен дуплексный режим карты.

Проверьте свою встроенную,ее характеристики прогой RMAA. И будете знать все.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voffka_rostov
То есть не вычитаете? Ну замкните накоротко щупы и гляньте на дисплей.

Не вычитаю. щас замкнул, показал 1Ом. получается что с Re замера динамика мне надо еще 1Ом отнимать?



Прошу прощения, прибор не нарисовал точку в первый раз. щас перемерил. показания колеблются между 0.1Ом и 0.2Ом.



Добавлено после раздумий:

Кстати насчет карточки. Я так понял она только на воспроизведение, записи там нет?

USB интерфес 5.1. 16 бит.Выводит по аналогу многоканалку или по оптике цифру?

Так?

Или я проглядел, бо смотрел вскользь?

У нее есть выходы под многоканалку аналог, выход под наушники, вход линия и микрофон. По оптике два гнезда вход и выход

Изменено пользователем voffka_rostov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Не вычитаю. щас замкнул, показал 1Ом. получается что с Re замера динамика мне надо еще 1Ом отнимать?

Ага, надо.



Добавлено после раздумий:

У нее есть выходы под многоканалку аналог, выход под наушники, вход линия и микрофон. По оптике два гнезда вход и выход

Ну оптика в данном случае не к селу.

Раз есть лин вход, должен быть и запись. Проверьте, пишет ли она что то на комп.

И той же RMAA вы можете снять полные харатеристики своей карты.

Надо отстроить ее в стерео и замкнуть входы и выходы шнуром. И провсти тест.

Возможно прокатит замкнуть фронты и лин входы, не знаю.

Можно и не проверять, а довериться характеристикам, это как хотите.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voffka_rostov
Раз есть лин вход, должен быть и запись. Проверьте, пишет ли она что то на комп.

Пишет однозночно! Писал и с линейного входа и с микрофонного. характеристики буду смотреть уже завтра. Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У вас счас, как я понял ламповый усилок и из шп только эти 3 гдш-1?

Поройтесь насчет микрофонного входа, какой микрофон туда можно сунуть, есть ли питание. Если все гут, неплохо бы озаботится микрофоном- электретным капсулем!

И тогда все измеряиь полной программе: импенданс, АЧХ, ФЧХ, хотя последнее не очень и надо.

Изучите Арта, Лимп, какую нибудь считалку- симулятор вроде LspiCAD, и можно все

делать продвинуто.

Изменено пользователем dimonos

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voffka_rostov
У вас счас, как я понял ламповый усилок и из шп только эти 3 гдш-1?

Да, все верно. усилитель на 6п14п, вроде по схеме Павла Крыницкого. Усилители собирает отец, я туда не вникаю. Периодически дает мне слушать другие эксперименты. После внедрения в колонки фильтров от 50ас-105 "Романтика" без какой либо настройки очень понравился звук от однотактного усилителя на 6п6с



Изучите Арта, Лимп, какую нибудь считалку- симулятор вроде LspiCAD, и можно все

делать продвинуто.



По поводу Арта и Лимп нашел статьи chugunov'a все красиво написано, а вот на счет LspiCAD как то с лету с ней не разобрался, может знаете какие хорошие статейки по этой программе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... вот на счет LspiCAD как то с лету с ней не разобрался....

Предвижу свой косяк... А какая версия LspiCAD?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voffka_rostov
А какая версия LspiCAD?



Не могу сказать, удалил уже

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Не могу сказать, удалил уже

LspiCAD - это шутка, правильно LspCAD и LspLAB.

А зачем удалять? Программы хорошие, но непростые в освоении и прежде, наверное, надо почитать их описание и решить - разбираться с ними дальше или нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Не могу сказать, удалил уже

Круто! А что так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voffka_rostov
LspiCAD - это шутка, правильно LspCAD и LspLAB.

А зачем удалять? Программы хорошие, но непростые в освоении и прежде, наверное, надо почитать их описание и решить - разбираться с ними дальше или нет.

Да я ж говорю не разобрался с лету, дальше вникать не стал.



То что шутка, если бы я работал с этой программой, возможно бы с Вами и посмеялся ))) Но я с программой не работал, а память на написание английских букв слабая.



Добавлено после раздумий:

По статье собрал схему для LIMP без усилителя. Проверил на резисторе 26,9 Ом замерил тестером (с учетом сопротивления проводов) и 26,4Ом показала программа. Поэтому от показателей нужно отнять 0.5Ом. В общем замеры динамиков получились чуть другие:




НЧ:

F=495.26Hz

Z=4.75Ohm

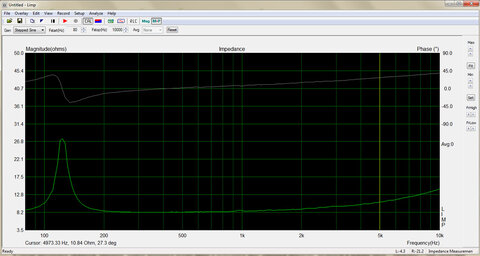

СЧ:

F1=500Hz

Z1=7.7Ohm



F2=4973.33Hz

Z2=10.34Ohm

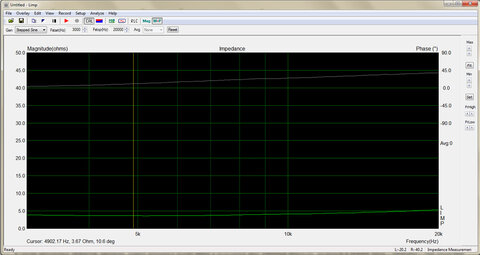

ВЧ:

F=4902.17Hz

Z=3.17Ohm



Схема для теста без усилителя, так что я понимаю что погрешность все равно есть, но картинка то уже может просмотрется?



Какие то советы на данном этапе можно получить?



Добавлено после раздумий:

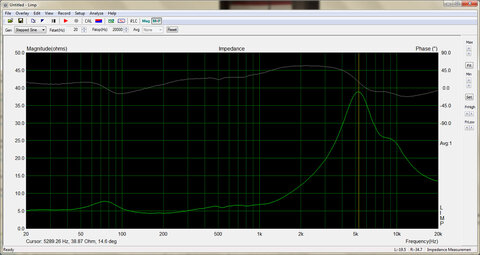

P.S.: Испытывая восторг от программы решил замерить импеданс второй колонке, которая стоит еще не разобранная с фильтрами от 50ас-105 "Романтика". Как можете прокомментировать?


Изменено пользователем voffka_rostov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Да я ж говорю не разобрался с лету, дальше вникать не стал.

C LspCAD мой косяк, да еще и версию не указал. Ну...раз нафик, так нафик, ваше дело.

Тенденция однако не того.... в смысле " слету не в'ехал- выкинул.



По картинкам:

Нч- похоже на правду.

СЧ- тоже

ВЧ- тоже, такое возможно с большой долей вероятности.



А вот по импендансу колонки с фильтром сомневаюсь. Не в районе 5кГц, хотя что то там нехорошо, а в районе резонанса НЧ. Как то там нереально. Не верю в сопротивление на частоте резонанса.

И этот график ставит под сомнение измерения выше, было ли там все правильно?
