двухтактник на 6н8с+6п3с

[Гость wgmcc]

Все зависит от того как выпрямлять



Добавлено после раздумий:

Не забываем про падение напряжения на диодах.

все выяснилось, спасибо!



Добавлено после раздумий:

все выяснилось, спасибо!

для накала 6а10( выпрямительный, 1000в, 6а) пойдет?

какие диоды лучше для анодного,

выпрямительные, быстродействующие, ультрабыстродействующие или Шотки?

[TANk]

Для накала, чтобы по самому фэншую было, надо брать германиевые Д305

За неимением этих диодов берем диоды Шотки что нибудь на 10А и 40-60-100 вольт. У них падение напряжения прямое в 3 раза меньше чем чем у обычных и соответственно нагрев в 3 раза меньше.



На анодное напряжение лучше всего диоды на основе карбида кремния. Потом уже идут гиперфасты, ультрафасты быстродействующие и прочие выпрямительные.

Я с этим феншуем голову не ломаю. Выпаиваю из горелого компьютерного БП диодный первый попавшийся мостик что то типа GBU608 (6А 800 вольт) и ставлю. Поэтому 6А10 лучше будет поставить в анодный выпрямитель.

[Гость wgmcc]

Для накала, чтобы по самому фэншую было, надо брать германиевые Д305

За неимением этих диодов берем диоды Шотки что нибудь на 10А и 40-60-100 вольт. У них падение напряжения прямое в 3 раза меньше чем чем у обычных и соответственно нагрев в 3 раза меньше.



На анодное напряжение лучше всего диоды на основе карбида кремния. Потом уже идут гиперфасты, ультрафасты быстродействующие и прочие выпрямительные.

Я с этим феншуем голову не ломаю. Выпаиваю из горелого компьютерного БП диодный первый попавшийся мостик что то типа GBU608 (6А 800 вольт) и ставлю. Поэтому 6А10 лучше будет поставить в анодный выпрямитель.

нашел у себя новый мостик KBPC2510

1000 v 10 A. его можно для анодного взять?

[TANk]

да

[Гость wgmcc]

-как лучше: плавный старт анодного или просто тумблер поставить?

- дроссели в фильтры анодного питания(для драйвера и выходных ламп) др2 лм -к / др2,3-0.3114 подойдут или другие искать?

[TANk]

90% ламп допускают одновременное появление и анодного и накала. Они создавались чтобы работать в таком режиме и десятками лет так и работали в радиолах, телевизорах и даже в серьезных измерительных приборах. Так что можно обойтись всего одним тумблером который подключает трансформатор к розетке.

Если на питание усилителя поставить кенотрон с косвенным накалом (демпферные диоды типа 6Д20П или 6Д22С) то задержка анодного получится автоматом за счет долгого времени прогрева катода у этих выпрямителей.

Можно сделать простейшую схемку на паре транзисторов и реле которая будет давать задержку автоматически. Можно сделать "электронный дроссель" который даст не только задержку подачи анодного но и отфильтрует питание так, что надобность в железных дросселях отпадет. Но никто не запрещает поставить и пару тумблеров и контролировать включение усилителя вручную.



Добавлено после раздумий:

др2 лм -к / др2,3-0.3114 подойдут



Добавлено после раздумий:

Тумблер или реле для включения анодного (если будете делать) надо ставить в цепи переменного тока. Между обмоткой трансформатора и выпрямителем. В цепи постоянного тока из за образования дуги между контактами после нескольких выключений придется менять тумблер или реле (если не использовать специальные высоковольтные, которые еще найти надо суметь).

[Гость wgmcc]

Добавлено после раздумий:

Тумблер или реле для включения анодного (если будете делать) надо ставить в цепи переменного тока. Между обмоткой трансформатора и выпрямителем. В цепи постоянного тока из за образования дуги между контактами после нескольких выключений придется менять тумблер или реле (если не использовать специальные высоковольтные, которые еще найти надо суметь).

да, я знаю что тумблера надо на переменку ставить.

Про кенотроны знаю, но только часть схемы от них питается.

Расскажите о электронном дросселе, пожалуйста.



Добавлено после раздумий:

или же просто на этих демпферных диодах сделать, и не заморачиваться...?



Добавлено после раздумий:

как раз нашел 4 штуки 6д20п

[aleks8845]

да, я знаю что тумблера надо на переменку ставить.

Про кенотроны знаю, но только часть схемы от них питается.

Расскажите о электронном дросселе, пожалуйста.



Добавлено после раздумий:

или же просто на этих демпферных диодах сделать, и не заморачиваться...?



Добавлено после раздумий:

как раз нашел 4 штуки 6д20п



Вот ссылка на ЭД и статья по ним: https://forum.datagor.ru/index.php?showtopic=352

Если имеется возможность, то можно просто за пол часа попробовать отмакетить все варианты выпрямителей, вакуумные диоды, п/п диоды, кенотроны, вам сразу понятней станет как и что работает, только после выпрямителя и фильтров необходимо включить "иммитатор нагрузки", мощный(мощные резисторы) или лампы накаливания параллельно последовательно включенные, под ток вашей нагрузки (считать ток можно по закону Ома), будет видно как просаживается напряжение под нагрузкой от вак. диодов, п/п диодов и кенотрона(кенотронов, если включены параллельно), это понижение напряжения необходимо будет учесть в рабочей схеме, что-бы скорректировать потом. Октальные панельки для кенотронов можно наковырять из старых ламповых телеков, в них для макетов можно много чего взять, отработать на макете все азы и потом собирать готовую конструкцию намного проще.Для указанных ламп в первом посте, возможно, нет необходимости выпрямлять накал, сделать искусственную среднюю точку на резисторах 100 Ом и на общий провод(-, минус), фона и так не будет. Возможно ,уважаемый, Александр Николаевич меня поправит.

Изменено 14 Января, 2014 в 18:35 пользователем aleks8845

[Гость wgmcc]

за ссылку спасибо!

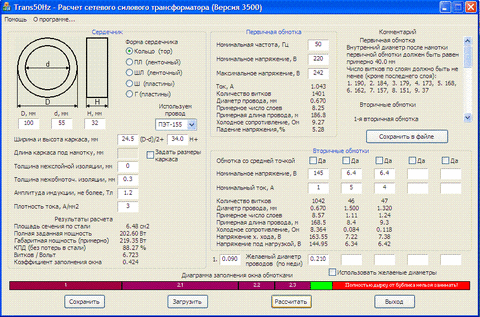

пересчитав транс, и необходимые токи, понял что железо не позволяет добиться необходимого, кроме того демпферные 6д20п по току максимум 220 мА а нужно 315 мА. Да и 3.6 А на накал их двух - не слабо....



Самое оптимальное что увидел по рассчетам, это ПП удвоитель для 6п3с, кенотронный удвоитель на 6ц5с для 6н8с и достаточно тока для выпрямленного накала. И везде по крайней мере есть запас.

[aleks8845]

за ссылку спасибо!

пересчитав транс, и необходимые токи, понял что железо не позволяет добиться необходимого, кроме того демпферные 6д20п по току максимум 220 мА а нужно 315 мА. Да и 3.6 А на накал их двух - не слабо....



Самое оптимальное что увидел по рассчетам, это ПП удвоитель для 6п3с, кенотронный удвоитель на 6ц5с для 6н8с и достаточно тока для выпрямленного накала. И везде по крайней мере есть запас.

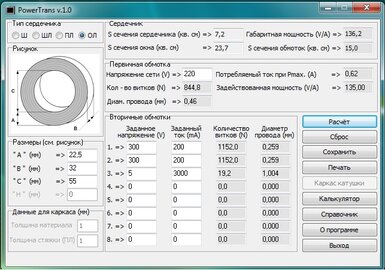

По приведенным выше фото, видно что у вас есть два кольца (торроидальные сердечники), если их оба использовать на анодное и накал (если размеры колец одиннаковые их просто можно сложить вместе, что увеличит сечение железа и мотать придется только один транс), то возможно должно хватить на все, другой вариант искать еще готовые трансы или опять-же железо, третий вариант делать ИИП для питания схемы, как в этой статье-https://datagor.ru/amplifiers/tubes/2258-usulitel-pp-na-6p6s-impulsnyy-bp.html, очень не плохой вариант БП, меньший вес и габбариты БП, схема уисилителя похожа на вашу и

хорошее описание конструкции, но сложна схемотехника и (имхо) обязательно для настройки иметь осциллограф. Других доступных способов питать усилитель сложно придумать.:smile::)

Изменено 15 Января, 2014 в 17:35 пользователем aleks8845

[Гость wgmcc]

aleks8845, про импульсники думал. сделать то я его сделаю... но лампа с импульсником, это как 16 летнего пацана с 50 летней женщиной женить- вроде и получается, и функционально туда-сюда, но идеологически как то не то)))



Железо разное. Получится два неплохих транса. У меня следующий проект - голова ламповая 100ваттная . то что побольше кольцо, как раз на нее должно пойти.



на днях похожу по кафедрам в моем вузе, может еще чего найду полезного. хотя бы панелек октальных. можно купить конечно, но по 10 грн (40руб) за панель, бьет по карману. а так как вуз военный, то панельки там видел неплохие в нерабочих лаб установках.



Електролиты в копейку влетают как ~ никак, около (350грн) 1500руб, лампы есть, транс за 500руб должны намотать,

Изменено 15 Января, 2014 в 18:26 пользователем wgmcc

[TANk]

Електролиты в копейку влетают как ~ никак, около (350грн) 1500руб

Походите по ВУЗу в районе ВЦ и всяких системщиков. Может дадут отковырять из лежащих в кладовках под списание CRT мониторов, горелых компьютерных БП и т.п техники конденсаторы из импульсных блоков питания.
