Первая самодельная АС на русских динамиках

[Гость jank5]

Не зафиксировал откуда схема, но это не щит.

=>https://nauchebe.net/2010/05/sovershenstvuj-akustiku/

[Dimonos]

Виталий, а ты разобрался как там это устроено? Я не могу въехать что нарисовано в правом верхнем углу чертежа.

Т.е 8АС-3-это открытый ящик с перфорированной задней стенкой. В нем 2 дина 4ГД35 (или 36).

Предлагается переделка в трехполоску. Т.е останется тоже открытое оформление.

Меня заинтересовала конструкция сдваиванивания. Можно сделать классически-динамики герметичны относительно друг друга( там некий бокс из двух динов) или сдвоенные дины стоят просто -один на ПП, второй на щите внутри, и герметичности между ними нет?

[yrk]

или сдвоенные дины стоят просто -один на ПП, второй на щите внутри, и герметичности между ними нет?

Тоже так понял, один на ПП, второй за ним на щите. Про герметичность между перегородками ни слова, не совсем понятная конструкция.

Где то в журналах видел конструкцию акустики Сони (вроде), что то подобное было, два низовика работали друг на друга, камера между ними была герметичная. Да, вспомнил, второй низовик работал на ФИ.

Изменено 2 Декабря, 2012 в 21:12 пользователем yrk

[meshin]

Второй динамик стоит сзади за вторым на панели и сверху накрывается дополнительной перегородкой. Отдельный элемент на чертёжике. Без герметичного объёма между сдвоенными динамиками весь смысл сдваивания динамиков вылетает в трубу.

Вообще, за такое выкладывание материала (в журнале) нужно бы несколько поругать автора и редакцию.

Изменено 3 Декабря, 2012 в 02:29 пользователем meshin

[Гость jank5]

Специально скачал вчера Моделист-Конструктор, думал, картинка будет получше, хрн.



Мне видится так: правый верхний угол состоит из 2-х картинок=>

-- ниже с дыркой - это бывшая передняя панель, обрезанная по внутренним размерам ящика

-- выше с сечением А / А - перегородка, отделяющая НЧ головы от остального счастья.

Проверить можно, посмотрев Д/Ш/Г 8АС-3 и сравним с приведенными выкройками.



Да уж, за такую живопись нужно бить канделябром, НО - журнал широкопрофильный, т.е. всё ни о чём/ничего обо всём.



<<"Рондо-202-стерео" ...и двух акустических систем типа 8АС-3, каждая из которых содер

жит по две широкополосные динамические головки типа 4ГД-36>>

520 х 264 х 160 мм в книге Н.В.Анисимова

470 х 270 х 170 мм в книге Белова/Дрызго

???

Изменено 3 Декабря, 2012 в 14:08 пользователем jank5

[meshin]

Продал я эти колонки. Год или больше как. Можно было в реале снять размеры. Телефон нынешнего владельца данных АС видимо удалил. Отсутствует.

Над герметичностью данных колонок ещё нужно потрудиться если что вдруг.

[Гость mihail]

Ребята, не ругайтесь. Что в журнале было - то и выкачал, надеясь, что хоть немного понятнее будет чего там "наваяли" (или наваляли). Я только копию сделал, из djvu в Word. Весь-то журнал не нужен.

Поверьте, хуже от этого чертеж не стал. Могу и весь журнал скинуть, если кому-то нужен. Качество чертежа отвратное. Да, ладно качество, безграмотно чертеж сделан и его описание.

Я тоже могу только смутно предполагать, что там изображено.

Ясно, что колонка разделена на две изолированные камеры. В одной отдельной работает первая головка, во второй - вторая. А вот как делится колонка по глубине - загадка. То ли перегородка, в котором устанослен второй динамик делит все внутреннее пространство, то ли ГГ, закрепленная на передней стенке работает в "маленьком ящике", отделенным от остальных ГГ еще стенкой сверху - вопрос.

[Гость dada]

Здравствуйте - Датагорцы !

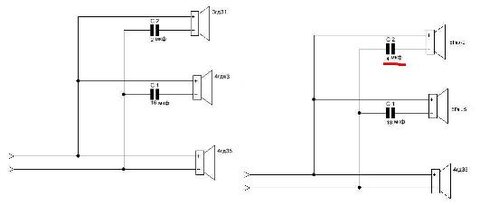

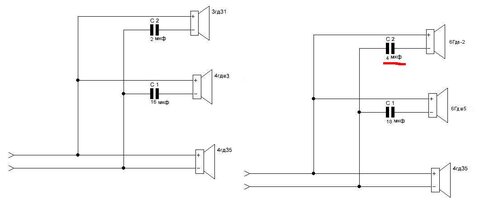

В прошлых схемах Я не верно обозначил ёмкость конденсатора.(1мк-а на самом деле -4мк).

-исправил и подчеркнул красным цветом.(СХЕМА).



Провели замеры(без всяких глухих комнат и спец оборудования)-

-как есть .в комнате где и слушаю музыку-в зале.

(думается-палас.ковёр на стане.стенка.два кресла.-"смягчили обстановку"

-я о "резонансе самой комнаты".



микрофон; RTA-METR на штативе.+программа СпектраЛаб.



Микрофон направлен на одну из колонок.

измеряли на расстоянии 80 см. от колонки.на штативе на полу.

сначало одну. потом другую.без задних стенок.(ФОТО 1 И 2).



фото 1-колонка с 4гд-35*(16мк)4гдш-3*(2мк)3гд-31.по минусу(плюсы-вместе)

фото 2-колонка с 4гд-35*(18мк)6гдш-5*(4мк)6гдв-2.по минусу(плюсы-вместе)



в комнатных условиях - как есть.эквалайзеры-на нолях.баланс-на нолях.

максимальная громкость -около 6-7 ламповых Ватт.(дабы все косяки и искажения проявить).



Мой знакомый сказал; - не маловажная характеристика-"розовый шум"---я не знал что такая есть !!!



Розовый шум измеряли(ФОТО-3) - обе колонки(расставлены на ширине 2 м.80см.и

направлены на средину дивана.-

-микрофон находился на против на диване на расстоянии примерно 3м.+_ 10см.

почти максимальная громкость.



Коллега по измерениям сказал ,что результаты лучше - чем он ожидал-но в сравнении с современными импортными-дорогими АС -так себе.

Очень был заинтересован-(КАК ОДНИ БУМАЖНЫЕ ДИНАМИКИ ?!)-а Я ему---ДА!!!

По диаграмме пояснил- низкочистотный динамик имеет частоту основного резонанса -60 Гц.и это хорошо-совпадает с паспортными данными 4ГД-35.Что касается провалов, правильнее их называть всплесками. они произходят из- за хорошей добротности или чувствительности динамиков с бумажными дифузорами.



после чего мы попили кофе и прослушали - 3 композиции с винила группа "SADE".-И ТУТ ОН СКАЗАЛ ;

-А правда , хорошо звучат !

-и я наконец понял.-ну вроде получилось...



Буду далее работать с "лицевой панелью и с задней стенкой " и т.д. т.п.

Конечно - Ваше мнение о диаграмме-АЧХ МЕНЯ ОЧЕНЬ ИНТЕРЕСУЕТ ?!



-Пожалуйста поясните на "научном чтоли языке"-что у меня получилось???

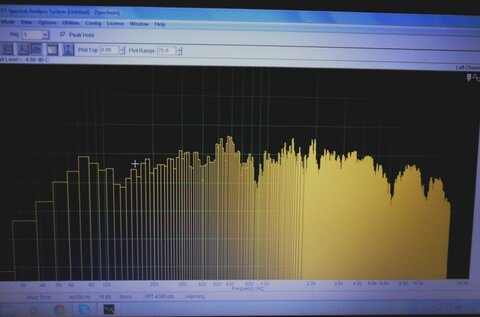

Как сам понимаю(первое фото)-явные резкие провалы на; 130Гц. 400Гц. 900Гц. 1800Гц. 2300Гц. 7000Гц. и 11.кГц.

-и вроде как на 16-17кГц(вч-закончились вообще). а (нч-начинаются с 60-80Гц.)

-думаю в варианте: c 6гдш-5 и 6гдв-2 диаграмма выглядит - получше ? или я ошибаюсь ...

-что тут нормально -а что нет вот вопрос ???(ПИЛООБРАЗНАЯ ОНА ПОЛУЧИЛАСЬ).



С самой программы зафиксировать результаты-не удалось.делал обычные фото.фотоаппаратом.



для сравнения приведу диаграмму АЧХ (Симфония-003).

-здесь допустим я заметил "горб" в 15 Дб. на 5-7 тыс. Гц.(по отношению к 50-100 Гц).



сам сравнивая замечаю-мои "зигзаги"-поприличнее !



-последнее фото с сайта (надо набрать;- АЧХ Симфония-003).



С Уважением Семён !

Изменено 10 Декабря, 2012 в 17:35 пользователем dada

[Гость dada]

Вся затея заключалась в ;



попроще-из всего доступного.без катушек-Генри.

неповторимости-др. схем и конструкций.самодельные.

из динамиков СССР-бумажных.



Ваш вердикт господа Датагорцы !?







Добавлено после раздумий:

Один из откликов-



Ответ:

Приветствую,Семен!Начало хорошее,но тяжело разбираться в общей ачх: горб на 70 Гц от высокой добротности басовика,ниже пошел естественный спад,провал на 130 Гц - отраженка от пола,горб на 650 Гц - от басовика,провал на 900 возник на стыке нч-сч.

Одновременный замер 2х АС некорректен - надо одинаковые условия для обеих и коррелированный шум.Попробуйте так:

- на выходе унч,при подаче синуса в 100 - 300 Гц сделать в 1.43 В,октавный размах в 1/3 октавы,снимать отдельно - басовик в ближнем поле,сч и вч с 0.5 метра,АС на середине комнаты,по диагонали.



С сч надо делать отдельные промеры и сравнивать - в фазе и в противофазе.Когда нч и сч срастутся ровно,можно пришивать вч.

Сравнивать свои АС с другими надо по ширине диапазона,укладывающегося в какой то допуск,а допуски определялись ГОСТом по классам.Расстояние замера - 1 метр.





:smile:

-Думаю - замеры что я привёл относительно +_ верные.

Дальнейшие замеры будут для меня хлопотные и затратные.

-оставлю как есть.-Звучание достойное.



Добавлено после раздумий:

схему увеличил-

Изменено 11 Декабря, 2012 в 11:37 пользователем dada

[picap]

Вся затея заключалась в ;



простате !!!



АШИПКУ исправь ! :smile: :smile: :smile: :smile:

[Гость dada]

Вся затея заключалась в ;



простате !!!



АШИПКУ исправь ! :smile: :smile: :smile: :smile:





Ага. поправил.





Вся моя "писанина и фото" -не являются рекламмой.-не являются советами для повторений.



Делюсь опытом -как начинающий в "сфере АС".(Практик с музыкальным слухом).



Возможно это первые "в мире АС с такой схемой и бумажными динами из СССР" !!!



(блин какая-то "гордость в этом есть"-не скрою. :smile: ).

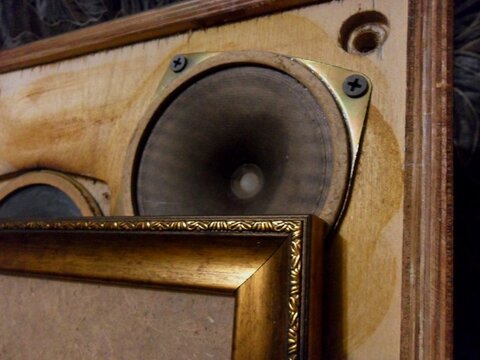

Подобраны в классическом стиле и изготовлены лицевые рамы-панели.

Ткань полупрозрачную хорошо-звукопропускающую подбираю пока ещё.





Данные рамки-не являются рекламой.

ПРОСТО ФОТО поделился.





ткань возможно будет "цветом" под золото или красное дерево или не определился.

Изменено 11 Декабря, 2012 в 12:36 пользователем dada

[z.wadim]

Можно было попробовать провести измерения с отключенным средним динамиком. Пока видна очень высокая неравномерность, я насчитал аж 15дБ. Очень выпирает середина. Склоняюсь к мнению, что трехполосная Ваша конструкция на этих головках может просто не получится.

А что значит "Буду далее работать с "лицевой панелью и с задней стенкой "? Если измените баффл, будет иной звук...
