Получить меандр

[metrolog]

Сань, лучше выложить картинку, а то без регистрации нечитабельно :smile: .

[Гость dimusl]

Дмитрий, Вас уже завалили схемами, внесу и свою лепту, тем более, что эта тема правильная для настройки:

_https://www.audioportal.com.ua/forum/viewtopic.php?f=3&t=622



Саша, спасибо!

Действительно, завалили. Теперь буду, как тот осёл, мучиться выбором и околею, не решившись что-то выбрать (шучу, конечно...).

Я спокойно зарегистрировался на Аудиопортале по вашей ссылке и скачал соответствующие посты. Тоже очень просто.

Спасибо ещё раз.

Изменено 14 Апреля, 2012 в 06:59 пользователем dimusl

[Гость victors]

Уважаемый Дмитрий,



На сайте, который Вы посетили, в посте от 25 декабря 2011 года, товарищ Чпай приводит список толкований искажения формы прямоугольного сигнала усилителем. Пунктов там много - от а до м. К этим пунктам есть рисунок, который открывается только зарегистрированным там пользователям.

Представляется правильным, привести рисунок и комментарии к нему здесь, это избавит сервером аудиопортала от излишней нагрузки.



Заранее благодарю.

[Гость dimusl]

Уважаемый Дмитрий,

...Представляется правильным, привести рисунок и комментарии к нему здесь...



Привожу.



С уважением - Дмитрий

Испытать_УМ_меандром__с_Аудиопортала_.doc

[Гость pricolist]

Кстати, в книге Новопольского "Как работать с осциллографом" приведены простые формулы, как по величине завала фронта и горизонтальной площадки импульса определить верхнюю и нижнюю частоту усилителя или фильтра.

[Гость victors]

Дмитрий,



Большое спасибо за ссылку. Такие же рисунки приведены в статье Ю. Солнцева "Функциональный генератор" в Радиоежегоднике за 1985 год. Там же ссылка на первоисточник:



Дж. Ленк. Справочник по современным твёрдотельным усилителям, Москва, Мир. 1977 стр 439



Функциональный генератор из статьи, собран на одной ИС К561ЛА7. Выдаёт меандр, треугольник и синусоиду - для начальных тестов - более чем достаточно.



Книгу "как работать с осциллографом" можно поискать здесь _https://radiowiki.ru/wiki/%D0%A4%D0%B0%D0%B9%D0%BB:%D0%9C%D0%A0%D0%91_0958._%D0%9D%D0%BE%D0%B2%D0%BE%D0%BF%D0%BE%D0%BB%D1%8C%D1%81%D0%BA%D0%B8%D0%B9_%D0%92.%D0%90._%D0%9A%D0%B0%D0%BA_%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%B0%D1%82%D1%8C_%D1%81_%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D1%84%D0%BE%D0%BC.djvu

[Гость dimusl]

...Такие же рисунки приведены в статье Ю. Солнцева "Функциональный генератор" в Радиоежегоднике за 1985 год. ...



Виктор, спасибо.

Статью Ю. Солнцева я в своё время скачал по вашей же ссылке. Рисунки там правда похожи на рисунки Чапая с Аудиопортала..

Делать буду, скорее всего, по рекомендациям С. Чугунова.

Со "схемой Цихисели" ещё надо разбираться, там далеко не всё ясно. Времени вот мало.



С уважением - Дмитрий

[pm]

А схемку бросить нельзя?

для гистерезиса вводил в ПОС резистор с параллельно включённым ускоряющим конденсатором. значения подбирались по форме сигнала под конкретный компаратор.

[Ubiks]

"А схемку бросить нельзя?"

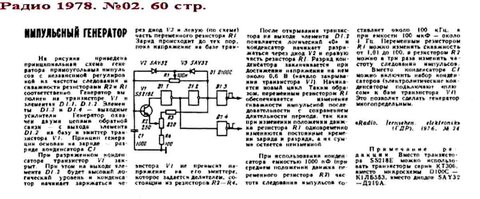

А из старых...

[Гость victors]

Вот ссылка на эту же (идеологически) схему, только доработанную в лучшую сторону.

_https://bgm2005.-мы не распространяем ссылки на [народ.ру]-/func.html



Желательно на выходы ЭП повесить, или один ЭП т ререключатель формы сигнала.

Транзистору ЭП, в эмиттер сначала постоянный резистор на 100 Ом, а за ним, к земле, переменный, на 1 КОм. С движка брать сигнал. Базу этого транзистора, через переключатель, напрямую на выходы этого ФГ подключать.

[Ubiks]

Спасибо я более лучшей не заметил. Попробую сделать на 561.

:smile:

[Гость victors]

В схеме по ссылке из поста 34, есть цепочка Д2, Д3, R5 - она позволяет подстроить скважность прямоугольного сигнала, поближе к 2 - к меандру, и соответственно улучшить форму пилы и синусоиды.



Но и это не предел для такой простой схемы. Посмотрите такой же генератор в Радио №4 2006 стр 54. Там синусоида из пилы получается ещё одним интегрированием на элементе D1.5 - форма сигнала должна быть получше.



Если на вход 1 элемента D1.1 подключить кусок схемы до R5, включительно, из поста 34, то можно будет, слегка, менять частоту. Лучше всего взять галетник на 2 направления и 3 - 12 положений, и коммутировать конденсаторы С1 и С2, ответственные за формирование пилы и синусоиды.

Изменено 17 Апреля, 2012 в 14:25 пользователем victors
