Вопросы по ламповому преампу ТОМАТО

[Гость lamaka]

кстати, так нигде и не нашел ответа на вопрос, который много раз поднимался: почему питается в оригинальной схеме 120В анодка? у автора не было другого трансформатора кроме как на 12В вторички и он при помощи умножителя поднял напругу в 10 раз? или при заниженном анодном лампа работает в нештатном режиме что улучшает эффект при перегрузах?

Изменено 27 Января, 2010 в 15:30 пользователем lamaka

[Гость sionua]

[Гость oleg___g]

у автора не было другого трансформатора кроме как на 12В вторички и он при помощи умножителя поднял напругу в 10 раз?

Оригинальные схема и описание томато, включая ответ про трансформатор тут _https://www.sugardas.lt/~igoramps/tomato_preamp_rus.htm

[Гость sionua]

знач не нада

[Гость sionua]

еще 2 вопроса

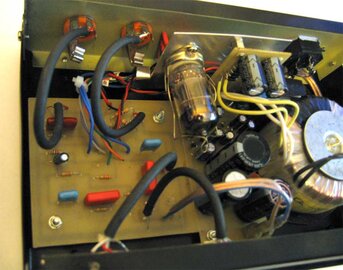

-что за плата на фотке между основной платой и трансформатором с кучей электролитов

-и на печатке нет 2 элемента(резистора перед Драйвом и кондера между ползунком и контактом переменника) и резисторы на входе стоят по другому что оно дает или это "бок"

кто что скажет ?

Изменено 27 Января, 2010 в 20:40 пользователем sionua

[Гость oleg___g]

-что за плата на фотке между основной платой и трансформатором с кучей электролитов

Куча электролитов и диодов - это умножитель напряжения. См. схему по ссылке из поста 28.

[Гость lamaka]

эта плата есть умножитель как выше написал oleg_g. А то что печатка немного не соотвествует оригинальной схеме - фиг его знает, у автора печатки надо спрашивать... сдесь же в теме я выкладывал печатку именно такую же, как на картинке собранный усь, только немного сделал компактнее, все элементы как по схеме, все работает - сам пользуюсь...

plata_no_bp.zip

[Гость sionua]

очень нравится печатка та что чуть неправельная думаю доделать

БП сделаю как на схеме без умножителя и без стабилизации накала просто кину искуственную среднюю точку на землю

трансформатор возьму вольт 100 и 6,9 гдет

кто что скажет ? прийму ко вниманию все замечания и советы

P.S. лампа 6Н2П-ЕВ но есть любые могу менять находу

Изменено 28 Января, 2010 в 13:07 пользователем sionua

[Гость sionua]

вот подправил печатку как по мне то очень хорошо

-переставил резисторы на входе

-добавл сопросивление перед Драйвом

-добавил конденсатор между краем и ползунком переменника

-кинул контакт земли панельки под лампу на ближайшую землю вместо проволочки аж до масы возле входа БП





правильно ?

[Гость oleg___g]

Когда собирал Томато, мне больше (из наших ламп) понравилась 6Н2П-ЕВ. А поменять для пробы на другую можно будет в любой момент. Делал БП и с умножителем и без. Без умножителя будет проще поднять анодное напряжение, станет немного лучше. Только придется немного поменять номиналы.

[Гость 001viktor 001]

приветствую всех на форуме!



может я что упустил, но почему не запитать преамп 260 вольтами? или из за каких-то особеностей это невозможно?



заранее спасибо.

[Гость evgk]

приветствую всех на форуме!



может я что упустил, но почему не запитать преамп 260 вольтами? или из за каких-то особеностей это невозможно?



заранее спасибо.

..никто не запрещает запитать преамп 260 вольтами, НО (ИМХО)

1. Оригинальная схема под анодное в 120 вольт (может проще подобрать питание к оригинальной схеме?) Варианты разобраны - либо два китайских транса "перевертышем" либо транс подобрать, чтоб накальная обмотка присутствовала и еще (Коммутацией обмоток)переменки ~90 вольт снять.

2. При повышение анодного питания нужно менять номиналы элементов в схеме (если Вы знаете что и на сколько, то это замечательно)

3. Наверно вопрос более правильно будет звучать так - какой допустимый разброс (без изменения номиналов элементов ) по анодному питанию ламповых схем?
