Ушной усилитель JHL Class A собираем из рассыпухи, есть печатка

[EugenyN]

Собрал китайскую версию усилителя.



опыта в радиоэлектронике у меня нет. так что напишу, насколько хватает знаний. возможно, будет кому-то интересно.



не впаивал некоторые 0.1 μF конденсаторы, как советуют тут _https://www.diyaudio.com/forums/headphone-systems/159202-jlh-headphone-amp-12.html



звучит неплохо, тестировал на простых (vsoinc gr07) наушниках, разницы c плеером в слепом тесте не заметил. в качестве предусилителя к nad 352 показалось, что звучит лучше. на высокоомных наушниках не тестировал.



при запуске 100 мв постоянной сост. на выходе, через минуту 50 мв, через 10 мин -50 -60 мв и дальше почти не увеличивается.



есть большая наводка от трансформатора на достаточно большом расстоянии трансформатора от платы, см фото.



наводка меняется если вращать трансформатор вокруг оси, в одной из позиций - полная тишина, никакой наводки нет. на несколько градусов повернул - загудело. наводка также исчезает при ещё большем удалении трансформатора и сильно возрастают если приподнимаю выходные провода идущие к гнезду для наушников. наводка не зависит от уровня громкости.



что можно с этим сделать ? просто подобрать правильный угол ?



посмотрел в RMAA с небольшим уровнем сигнала, в том режиме, в котором я реально его использую. параметры хорошие. измерял на втроенной звуковой карте. (небольшое снижение на высоких частотах в АЧХ - скорее всего проблема звуковой карты.)



почему-то наводка от трансформатора не видна в rmaa. но в наушниках она хорошо слышна. возможно я что-то напутал, нужно перемерить.



фотографии и графики _https://drive.google.com/folderview?id=0B67JMJKGzz6WfjdoaTkzWVNPdDlKOU92VWVhWDRyemE0X3Z2d1hEdGFBV1dEWjB3alJwOE0&usp=sharing





тут https://datagor.ru/amplifiers/solid-state/2...v-klasse-a.html и на diyaudio пишут, что можно понизить чувствительность. я поменял резистор (r7 - в датагорской схеме, r5 - в оригинальной, r17 в китайской) с 470 ком на 1,6 кОм. (на diyaudio ставят 2.2 кОм) но помехи значительно возросли и появился свистящий меняющийся звук, как при настройке волны радиоприёмника.

Изменено 23 Апреля, 2015 в 16:04 пользователем EugenyN

[kiiit]

Добрый день!

Пришла вчера посылка с этим набором. Сегодня собрали - спаяли её. В ожидании прекрасного звука всё включил, но вышел казус :smile:

Вместо звука сплошной ватный бум в валенке :smile: то есть звука нет совсем. На самый минимум если регулятор выкрутить, то эта вата уходит, но если хоть малость добавить - снова звука нет, сплошной пук.

Собрал всё по печатке. Сейчас уже и неверные два конденсатора развернул - ноль реакции.

Токи покоя выставил.

Включаю в наушниках (пробовал разные).

Питание от ТТП-50 (2х15В, 1.5А), Трансформатор тороидальный, 2х15В, 1.5А.

Выручайте, пожалуйста, где может пропасть весь звук?

Вот ссылка на лот: JHL Class A Headphone amplifier PRE AMP KIT DIY

Фото:

Изменено 17 Мая, 2015 в 04:22 пользователем kiiiiit

[Гость avals]

Вместо звука сплошной ватный бум в валенке :smile: то есть звука нет совсем. На самый минимум если регулятор выкрутить, то эта вата уходит, но если хоть малость добавить - снова звука нет, сплошной пук.

Похоже, что то с АЧХ. Вы бы через RMAA или Спектралаб посмотрели, да картинки частотки в тему. По фото лечить всё легче, чем со слов.

На всякий случай проверьте номиналы С3, С5 по схеме. И проверьте землю сигнала и РГ.

[EugenyN]

Добрый день!

Пришла вчера посылка с этим набором. Сегодня собрали - спаяли её. В ожидании прекрасного звука всё включил, но вышел казус :smile:

Вместо звука сплошной ватный бум в валенке :smile: то есть звука нет совсем. На самый минимум если регулятор выкрутить, то эта вата уходит, но если хоть малость добавить - снова звука нет, сплошной пук.

Собрал всё по печатке. Сейчас уже и неверные два конденсатора развернул - ноль реакции.

Токи покоя выставил.

Включаю в наушниках (пробовал разные).

Питание от ТТП-50 (2х15В, 1.5А), Трансформатор тороидальный, 2х15В, 1.5А.

Выручайте, пожалуйста, где может пропасть весь звук?

Вот ссылка на лот: али

Фото:



можно проверить напряжения, как описано тут:



_https://www.diyaudio.com/forums/headphone-systems/159202-jlh-headphone-amp-15.html



сообщения 142 и 145



ещё некоторые наблюдения писал тут: _https://forum.cxem.net/index.php?showtopic=101945&st=100#entry2145942

Изменено 16 Мая, 2015 в 16:24 пользователем EugenyN

[kiiit]

Похоже, что то с АЧХ. Вы бы через RMAA или Спектралаб посмотрели, да картинки частотки в тему. По фото лечить всё легче, чем со слов.

На всякий случай проверьте номиналы С3, С5 по схеме. И проверьте землю сигнала и РГ.

Номиналы верные. Проверял перед монтажем. Пошел скачивать, да осваивать, программы.

Фоток могу разных наделать. Сборка под рукой :smile:



Что значит "проверьте землю сигнала и РГ"?

[kiiit]

можно проверить напряжения, как описано тут:



_https://www.diyaudio.com/forums/headphone-systems/159202-jlh-headphone-amp-15.html



сообщения 142 и 145



ещё некоторые наблюдения писал тут: _https://forum.cxem.net/index.php?showtopic=101945&st=100#entry2145942



Сделал замеры:

AC Test Points

AC input connector WRG approx 13V at each AC input - 16,6V

AC input connector approx 26V at between each AC input - 33,9V

Voltage Regulator output pins WRG - a few millivolts - ?

Output Terminal connector of each channel WRG less then 5mV - выставил около 0V



DC Test Points

Right side 1N4001 bottom pin WRG 17V DC - 0,3V

Left side 1N4001 bottom pin WRG -17V DC - -0,3V

Output pin 7912 WRG -12V DC - не понял, что это

Output pin 7812 WRG 12V DC - не понял, что это

Across the 5.1ohm resistor 0.6V DC (Red test probe top and black test probe bottom) - 0V

Across the zener diode 3V DC (Black test probe top and red test probe bottom) - 3,3V



И еще... Радиаторы транзисторов совершенно холодные..

Изменено 16 Мая, 2015 в 17:52 пользователем kiiiiit

[kiiit]

можно проверить напряжения, как описано тут:

Сделал еще несколько замеров напряжения.. Может будут мысли какие?

[kiiit]

Ура!!! Заработало!!!

Оказывается, не все транзисторы одинаково полезны :smile:

Перепутал местами 7812 и 7912!

Поставил как нужно - всё запело! Клево!

Всем спасибо!



И кстати.. Сделал вывод сразу на s30b - поют :smile: Завтра попробую на сколько чисто и громко.

Изменено 16 Мая, 2015 в 19:32 пользователем kiiiiit

[EugenyN]

Ура!!! Заработало!!!

Оказывается, не все транзисторы одинаково полезны :smile:

Перепутал местами 7812 и 7912!

Поставил как нужно - всё запело! Клево!

Всем спасибо!



И кстати.. Сделал вывод сразу на s30b - поют :smile: Завтра попробую на сколько чисто и громко.



отлично. заметил, что у этой платы немного отличаются маркировка номиналов конденсаторов. в питании 1000uF вместо 2200uF и входной - 474, на моей плате написано - 105, как в оригинальной схеме, однако китайцы комлектуют с 474пкф.

[Chugunov]

"474" - это не 474пкф, а 47 * 10⁴ пФ = 0,47 мкФ

"105" - это 10 * 10⁵ пФ = 1,0 мкФ



Последняя цифра показывет степень числа 10 на которую умножаются первые две цифры,

разница в два раза здесь не слишком великА.

Изменено 19 Мая, 2015 в 12:15 пользователем Datagor

[kiiit]

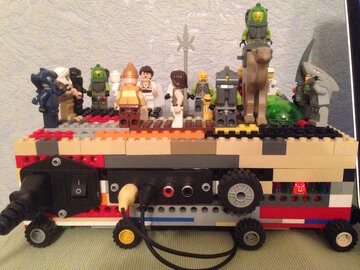

Сегодня всё доделали с сыном. Результат ниже на фото :smile:

Изменено 17 Мая, 2015 в 18:14 пользователем kiiiiit

[Sergiy_83]

Сегодня всё доделали с сыном. Результат ниже на фото :smile:

Ух ты. А фото с лицевой стороны и внутри? Тоже хотим.!
