Ушной усилитель JHL Class A собираем из рассыпухи, есть печатка

Рекомендованные сообщения

Гость Jaster
Шасси и все трансы от ригонды



Понял. А у Вас случаем нет электрических параметров или моточных данных на силовик Ригондовский?

Какой ток допустим по обмоткам?

Толщина пакета железа 28 или 32мм?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch
Понял. А у Вас случаем нет электрических параметров или моточных данных на силовик Ригондовский?

Какой ток допустим по обмоткам?

Толщина пакета железа 28 или 32мм?



Дома посмотрю в справочнике.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не знаю достоверно....одел ли Максим своего хлопца..........

Но, я своего Джона Линсли Худа уже собрал! :smile:

Пустился сразу! Видать хорошая повторяемость схемы, судя по многочисленным китам в нэте.

Вот и я откопал ссылку__https://yvasi.com.ua/index.php?e=&i=130665846659

Содрал оттуда печатку.(Хотя после и печатку в нэте нашел!)

Набил детальками .И запустил ! Выставил пол питания , прогрел с пол часика, снова подкорректировал......Фсе !

Может мне , избалованному автозвуком каменным показалось, немного нехватки низких частот, но, в целом,усилок звучит достойно ! Не шумит, не фонит!

Услышал много ньюансов на своих записях!

Да, кстати, уши у меня 18 Ом Амфитон ТДС-15. Качает на ура !

Если будут вопросы - отвечу.

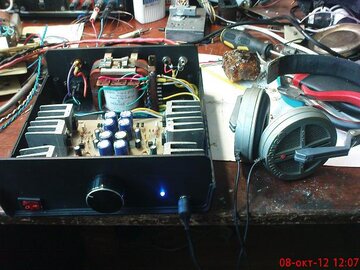

Ну и в конце -несколько фото.Фоткал весь процесс постройки !

Критика- принимаеЦЦа ! :smile:





Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
....

Критика- принимаеЦЦа ! :smile:

Нечего критиковать, все стройными рядами, красиво и элегантно. Даже радиаторы придают шарм.

А как регулируется громкость линейным переменником?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да ,как то и не особо заметил.Эт такой регулятор, который не надо постоянно крутить.Выставил раз комфортное звучание и все. :smile: Правда бывают треки с чуть большим или меньшим уровнем. :smile:

Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch
Не знаю достоверно....одел ли Максим своего хлопца..........

Но, я своего Джона Линсли Худа уже собрал! :smile:



Худа я давно собрал, и он мне тоже понравился, а вот одежку пока не пошил, только цап собрал, который с ним будет жить в одном кафтане и темброблок доделываю, чтоб не на низкие не на высокие частоты жалоб не было.



Кстати печатку я где-то тут выкладывал, вечером могу фото своего варианта кинуть.

Изменено пользователем mirch

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да. Печатка есть твоя. Я её потом нарыл, когда свою сделал . :smile:

Выкладывай ! Поглядим ! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если между средним и крайним выводами переменника включить постоянный резистор номиналом 1/3 переменника, то получается характеристика, близкая к логарифмической или показательной, в зависимости от подключения доп. резистора... _https://www.radiosait.ru/page_498.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch
Выкладывай ! Поглядим ! :smile:



Вот! Из цельного куска ясеня)

Без штатива не было резкости, теперь пыль видно, когда я уже корпус доделаю))




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость akl123

Такую красоту только в прозрачный корпус :smile:

Печатка пленкой оклеена или все-таки на дереве?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

:smile: Это фольгированный ЯСЕНит ??? :smile:

Что за древотехнология ??? :smile:



Если между средним и крайним выводами переменника включить постоянный резистор номиналом 1/3 переменника, то получается характеристика, близкая к логарифмической или показательной, в зависимости от подключения доп. резистора...

Сергей, спасибо за ссылу! Бум знать ! :smile: :smile:

Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mirch

Да пленка конечно, самоклейка. Действительно думал в пластиковый корпус зафигачить, но теперь все поменялось. А опыт есть)



Такую фигню в прозрачный не засунешь




Изменено пользователем mirch

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
