Токовая защита выходных транзисторов усилителя 200w

[alex.co]

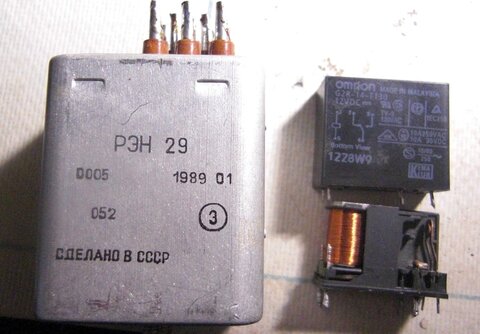

Повторюсь на мощных ус (разговор то о них) Я в защиту от постоянки 70 ватных ус уже ставлю РЭН 29 очень хорошее расцепление .10 амперный omron в защите от пост. в активной LEM (питание ±45вольт) контакты сварились и дин сдох.В усилителях до 300 ват реле ставлю ещё мощнее. После 300 ват реле не ставлю (защита на семисторе при появлении постоянки выжигаются предохранители питания)

[mtihonov]

Я в своих 250 Вт усях ставил реле РЭК28-2УХЛЧ паспорт КЩ4.569.007ТУ. На них было написано 220В, 2.5А . Там три переключающие группы, я их все параллелил. Ставил два реле, каждое на (+) и (-) питания. Советские, собаки, работали надежно.

из справочника Допустимые режимы коммутации

От 0.1 до 2.5 А от 12 до 220В (3*10^5)

От 2.5 до 3А 12-240В (10^5)

От 3.0 до 5А 12-220В (10^3)

[alex.co]

Паралелить контакты это ошибка.При разрыве паралельные контакты реле размыкаются не одновременно в момент прохождения экстра тока сварятся "запоздавшие" контакты

[mtihonov]

  alex.co сказал:

Паралелить контакты это ошибка.При разрыве паралельные контакты реле размыкаются не одновременно в момент прохождения экстра тока сварятся "запоздавшие" контакты

Возможно, но не уверен. Как мне кажется, свариваются контакты в основном, при искрообразовании. А при размыкании, как мне кажется, искр образуется меньше, чем при замыкании. Да и напряжения 40-50 вольт не так уж и искрят. Может я где-то и заблуждаюсь, но конструкция работала на 5+.

[alex.co]

Грубое приближение Напряжение одного плеча питания 50 вольт короткое в нагрузке 1 Ом получается 50 Ампер а если 0.1 Ом. В реале ток конечно меньше но......

[Гость bai35]

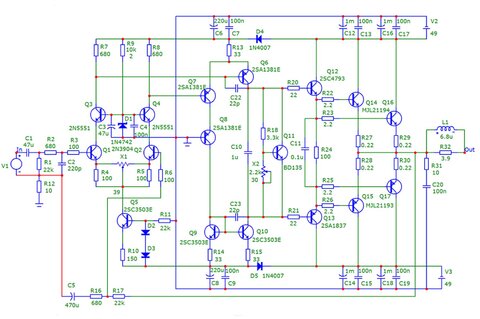

имя его Хитачи - Холтон -- Радиотехника У-101, а также прочие - типа Werewolfa. В прицепе рисунок моей схемы, есть печатка и схема в MC9. По отзывам, именно с Мотороловскими транзисторами его лучше всего собирать, ОБР самое то для начинающих(КЗ и всевозможные нюансы с пайкой).

Изменено 4 Января, 2012 в 20:40 пользователем bai35

[Гость victors]

Схема, приведённая Bai35, изрядно хорошо спроектирована, вызывает доверие и уважение к разработчикам. Только я так и не понял, какие детали отвечают за защиту этого УМ от короткого замыкания в нагрузке и прочих аварийных режимов работы, приводящих к сгаранию выходных транзисторов...

Именно это заботило топикстартера в первую очередь.

[Гость bai35]

В предложенном мной варианте схемы защиты от: КЗ, перегрузки по току, пропадания напряжения других напастей нет. По собственному опыту эксплуатации УМЗЧ Radiotehnika U-7101 1989 года выпуска, могу сказать, что наличие в нем(У-7101) защиты, только убивало звук. Для себя я сделал следующий вывод: если аппарат работает на выезде, защита просто необходима(от собственных кривых рук и всевозможных помощников), но если УМЗЧ соединен с АС навечно(исключение - генеральная уборка, ремонт, переезд, и т.д.), то конкретно предложенная схема это вполне обеспечит. Конечно при желании сжечь можно всё.

Для себя хочу сделать УМ с ВК на тошибовских парах. Схема в микрокапе 9 и печатка в SL5 в архиве, зацените и обязательно проверьте(не хочу получать по голове).



Добавлено после раздумий:

Нашел оригинальную схему от своей Радиотехники, отсканирую и выложу схему узла защиты и модуля унч-50-8

Hitachi_Holton.rarПолучение информации...

Изменено 5 Января, 2012 в 18:28 пользователем bai35

[Гость bai35]

Вот сканы и даташит на РЭН34. На схеме модуля узел защиты затемнен, очень похож на тот, что в топике.

REN_34.pdfПолучение информации...

Изменено 6 Января, 2012 в 07:19 пользователем bai35

[Гость addart]

люди добрые спасайте! Выгорел любимый динакорд ax 303

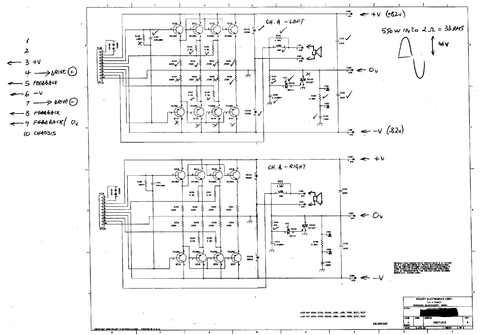

Это защита у Пивея 750

одиков 12 назад я лепил защиту на мостовые унч при однополярном питании.

И тупо сотворил свое но хау-работала но контролировала несколько критических узлов.

Принцип вспомнить еще смог бы,а вот номиналы прийдется считать.Я то увы больше экспериментатор чем математик.

[alex.co]

  bai35 сказал:

Вот сканы и даташит на РЭН34. На схеме модуля узел защиты затемнен, очень похож на тот, что в топике.

Рэн 34 хорошие рэле (даже контакты позолочены) то есть содинение хорошее но при разрыве цепи при пробое токи не детские .Для проф усилителя увы.А вопрос то про надёжный 200 вт проф ус. Ограничение тока вых транз лучше каждого транзистора.В проф усилителе самое то это при возникновении превышения токов выходных транз отключать нагрузку и мутировать сигнал.И тестирование сопротивления нагрузки во время включения как в ум Эстония

[Гость bai35]

Призвал в помощь Google, и вот, что выудил



Добавлено после раздумий:

Вторая часть

DEFENCE_L_ZUEV_01.docПолучение информации...

DEFENCE_L_ZUEV_02.docПолучение информации...
