Токовая защита выходных транзисторов усилителя 200w

[alex.co]

Интересно надо обдумать

[mtihonov]

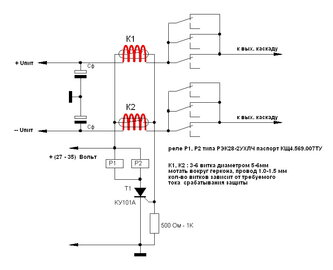

Вот схема, о которой я писал ранее... Просто и надежно!

[Гость addart]

Вот схема, о которой я писал ранее... Просто и надежно!

Увидел и чуть не обиделся-то же самое лично лепил на выходе к акустике в случае повышения тока пусть не очень скорострельно,но колонки спасала.Реле как и у тебя рубило питание и кнопочка сброс стояла.

[mtihonov]

У меня такая защита стояла в 150 Ваттных усях. Выход на КТ818ГМ - КТ819ГМ. Напряжение питания +35В, -35В. И надежно защищала выходные транзисторы при КЗ в нагрузке... все успевало срабатывать!

[Гость addart]

У меня такая защита стояла в 150 Ваттных усях. Выход на КТ818ГМ - КТ819ГМ. Напряжение питания +35В, -35В. И надежно защищала выходные транзисторы при КЗ в нагрузке... все успевало срабатывать!



Просто любопытно-похоже одна и та же идея приходит ко всем :smile:

у меня этот вариант выскочил глядя на индуктивность на выходе унч.

лень мудрить было с дополнительной обвеской вокруг выходников.

вот и засунул во внутрь геркон,что приятно -полная гальваническая развязка

от основного питания.

[alex.co]

У меня такая защита стояла в 150 Ваттных усях. Выход на КТ818ГМ - КТ819ГМ. Напряжение питания +35В, -35В. И надежно защищала выходные транзисторы при КЗ в нагрузке... все успевало срабатывать!

Что то много ватт при таком питании :smile:

[mtihonov]

Что то много ватт при таком питании :smile:

Да нет, нормально. Грубо, при питании +37-38 Вольт, Uэфф на выходе получается 37*0,7=26. 26Вольт*26Вольт / 4 ома = ~170 Ватт. Ну это в теории, на практике канэчна меньше получается, приблизительно 140-150 Ватт.

[alex.co]

Да нет, нормально. Грубо, при питании +37-38 Вольт, Uэфф на выходе получается 37*0,7=26. 26Вольт*26Вольт / 4 ома = ~170 Ватт. Ну это в теории, на практике канэчна меньше получается, приблизительно 140-150 Ватт.

Лучше померить :smile: _https://cxem.net/beginner/beginner47.php но даже при таких напряжениях питания ток короткого не слабый.И не забывайте справочные данные на контакты рэле даются для постоянного и переменного тока.Разница значительная.Для усилителя в 200 ватт номинальной мощности (зачем нам китайские ватты с искажениями) на нагрузку 8 ом (чаще всего в проф акустике) напряжение питания 80 вольт .Контакты рэле не подходят.Можно вашу схему переделать датчики тока в питании оставить а контакты рэле отключают нагрузку и мутируют сигнал на входе ус

[Гость addart]

Люди привет!

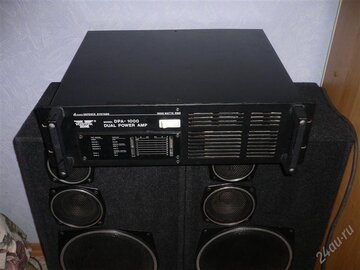

Кто знает ,что внутри усилителят Восток dpa1000.

Только картинку в инете нашел.Лежит в шкафу с защитой что-то.



Добавлено после раздумий:

Люди привет! Кто знает что внутри у этого чуда?

Защита не работает.

[alex.co]

В таких корпусах делали много вариантов усилителей.РЭК, КРОК, и ВОСТОК последний якобы по схеме QSC , рисованная на РЭК -КРОК у меня есть.Но в DPA другая схема ищут многие даже в Венгрии_https://www.epanorama.net/wwwboard/messages/7398.html И какие варианты использования этого Уся ????

[Гость addart]

В таких корпусах делали много вариантов усилителей.РЭК, КРОК, и ВОСТОК последний якобы по схеме QSC , рисованная на РЭК -КРОК у меня есть.Но в DPA другая схема ищут многие даже в Венгрии_https://www.epanorama.net/wwwboard/messages/7398.html И какие варианты использования этого Уся ????

Да мне его отдали в замен моего эстрадника,который увели из заведения питьевого.

Я тогда летом там лабухал.

Цель та же по свадьбам горлопанить.Но беда в том что, Восток убил сразу мои колонки(царство им небесное)при чем звук хороший но больно мощный был.

В нем полный бардак,кто-то до меня отключил защиту,много проводов висит в воздухе,а вот сейчас мне бы он помог в кафе в качестве стационара.Хочу ревизию провести и пользоваться им. Проще говоря пережгутовать ,облагородить,обкатать.

[slayer]

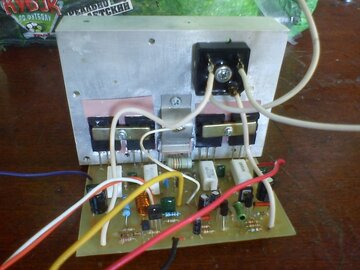

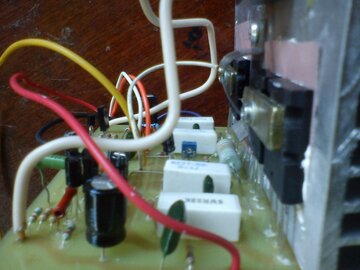

Cегодня в очередной раз собрал схему из поста номер 2. Все работает как надо - рекомендую. При питании±55 вольт (хх), действующее выходное напряжение на частоте 50 гц до начала ограничения - 32,5 вольта, питание при этом просело правда до ±44 вольта. Это примерно 270 ватт чистейшего выхлопа.









Правда хотел померить сколько в этот момент напряжение на входе, чтобы нам узнать чувствительность этой схемы, да забыл.



Осталось собрать вот эту штуковину: _https://mikrocxema.ru/unch-i-zvukotekhnika/usilitel-moshhnosti-500-vatt.html :smile:
