Похвалимся акустикой

[Корниенко В.А.]

Прекрасные головки 25ГДН-4. Когда-то вдохновили меня на постройку этой акустики (см. фото). Две головки включено последовательно. В роли СЧ используется купольная головка от "Эстонии". Это довольно скользкий путь даже для профессионала. Частоту раздела пришлось повысить до 1000 Гц. И с помощью спектроанализатора настроить фильтр с абсолютной точностью. Иначе эта связка не сможет работать на высоком уровне. В качестве ВЧ головки когда-то использовалась 6ГДВ-4. Сейчас от нее остался только рупор. На рупор установлена головка с мягким тканевым куполом и неодимовым магнитом для автомобильных применений. Частота раздела 6 кГц. Сейчас эта акустика работает прекрасно и радует меня и моих близких звучанием. Может, вскоре опубликую статью на эту тему.

[Гость alexandr]

" Прекрасные головки 25ГДН-4. "

Действительно, отличные головки. Мой вариант стыковки их с S-30, прошлогодний апгрейд колонок 1995 года исполнения и полная инфа по "Тандему":

Тандем_15ГД17_S30.doc

Изменено 20 Июля, 2009 в 13:21 пользователем alexandr

[Гость mike]

Года три назад изладил пару на 15ГД-17 и 4ГДВ-1 по мотивам Визатоновского Топаза. С пересчётом с 5" на 6,5". Снято телефоном, потому немного гнуто получилось.Добавлю чертёжик по которому сделана АС. Всё один в один, только ширина увеличена под динамик D=165мм.

А можно увидеть схемку разделительного фильтра?

[meshin]

А можно увидеть схемку разделительного фильтра?

Ниже указаны размеры корпуса по которым и сделана АС. С разделением были проблемы, потому и опробовались несколько фильтров.

1.НЧ напрямую, ВЧ-первый порядок. 2. НЧ напрямую, ВЧ второй порядок. Второй порядок на оба динамика. И наконец за образец был взят фильтр

из журнала Радио. Ему, всеми кто имел "счастье" прослушивания данной АС, было отдано предпочтение. В том числе и мной.

_https://smages.com/i/31/23/3123507ad6d9746eb004f987e8f76099.jpg

_https://smages.com/i/70/2d/702d24ccfb6237d9ea4209675de589ad.jpg

[Корниенко В.А.]

А можно увидеть схемку разделительного фильтра?

Ниже указаны размеры корпуса по которым и сделана АС. С разделением были проблемы, потому и опробовались несколько фильтров.

1.НЧ напрямую, ВЧ-первый порядок. 2. НЧ напрямую, ВЧ второй порядок. Второй порядок на оба динамика. И наконец за образец был взят фильтр

из журнала Радио. Ему, всеми кто имел "счастье" прослушивания данной АС, было отдано предпочтение. В том числе и мной.

_https://smages.com/i/31/23/3123507ad6d9746eb004f987e8f76099.jpg

_https://smages.com/i/70/2d/702d24ccfb6237d9ea4209675de589ad.jpg

Укажите, пожалуйста, номер журнала (схема фильтра).

По той ссылке получается крайне низкое качество изображение и почти ничего разобрать нельзя.

С уважением.

[meshin]

Укажите, пожалуйста, номер журнала (схема фильтра).

По той ссылке получается крайне низкое качество изображение и почти ничего разобрать нельзя.

С уважением.

Журналы Радио вроде 2007 года. Врать не буду.

По схеме могу точно указать данные. По НЧ: L1-0.25mH, C1-14.0mF; L2-0.21mH, C2-10.0mF; L3-0.1mH, C3-4.0mF; Динамик 25ГДН-3-4.

По ВЧ: C4-1.25mF, L4-0.3mH; C5-1.5mF. L5-0.5mH; C6-3.0mF, L6-1.13mH; R1-3.9om. ВЧ-4ГДВ-1-8.

В понедельник постараюсь выяснить номер.

P.S. Без осбого ущерба для звука можно последние звенья в фильтрах L3,C3, C6, L6 исключить.

[zud]

А кто нибудь на "НОЭМА"вских динах что нибудь ваял?

Если да - будьте любезны побробности? :smile:

[Гость exciter]

Вот мини-мониторчики на бумажных НЧ-СЧ SEAS 1152 и ВЧ MOREL MDT30S, которые я использую, как контрольные в городской квартире. Очень точная звукопередача при габаритах 15х25х25 см при 28-ми мм стенках. Внутренний объем (чистый за вычетом ГГ, трубы ФИ и платы фильтров) около 3-х литров . Настройка ФИ -70 Гц.Практически полные аналоги конструкции Георгия Крылова_https://www.geocities.com/george_kril...wtablette.html.

[Гость]

meshin

на вашей фотографии, если я не ошибаюсь у вас стоят кливеры150АС(по бокам). они же и корветы150АС.

одно время думал купить их. вопрос как звучат? до переделки и после(какой, если была)

[meshin]

meshin

на вашей фотографии, если я не ошибаюсь у вас стоят кливеры150АС(по бокам). они же и корветы150АС.

одно время думал купить их. вопрос как звучат? до переделки и после(какой, если была)

Зто КЛИВЕР 75АС-001. 90 года выпуска. Одни из первых. Всё в них как конструкторы предписали. Даже звукопоглотитель из подводных лодок. Естественно звук не сравнить не с одной S90. даже без переделки.

В этих АС я сделал то, что давно хотел сделать.

1. Сквозное сверление в керне ВЧ головки. В эти АС установил 10ГД-35 ВЕГАвские. Якобы с шёлковым куполом. Герметичный колпак за ней.

2. За боксом СЧ головки отверстие в задней стенке и установка ПАС.

3. Всякие рёбра-распорки. На стенках ничего. Герметизация.

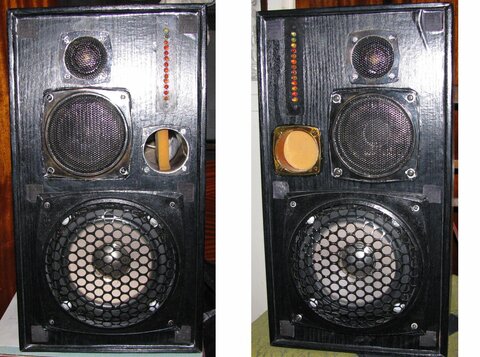

4. Ну и стандартно: Изъятие блока защиты-индикации. Провод. Пайка. Терминалы.

5.ЗВУК!!!

[Гость boir08]

а вот мои скромные колоночки

[udginb]





Вот мои колонки TQWP на японском широкополоснике от Фуджи и высокочастотном китайском фирмы "Не пойми чего". Плюс к ним подпорой - саб. Статья про это все хозяйство была на сайте, но потом благополучно была стерта неизвестно по какой причине.

Изменено 31 Июля, 2009 в 17:00 пользователем udginb
Причина Вам отлично известна - статья не была практической, проект невозможно было повторить. Я не размещаю бессмысленных статей.
