Лестничный регулятор громкости

Рекомендованные сообщения

Я бы отделил "мух от котлет" :biggrin: , полупроводники на одной плате, исполнительные устройства на другой... К тому же, тогда для реле можно плату вообще не делать, закрепить на планке, штатными "ушками" и развести всё "проводками".

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

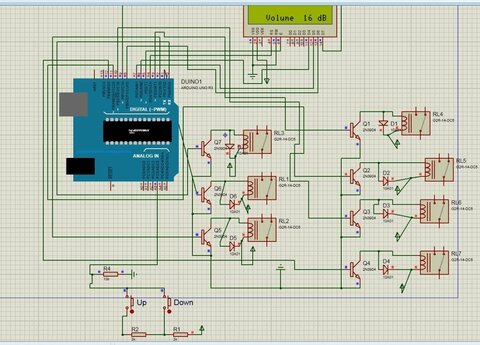

У меня рэле без ушек. Да и на плате мне удобней будет монтаж производить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно сделать многоэтажную. Одна плата вставится (с помощью разъемов) в другую. Мухи снизу котлеты сверху, нет, наоборот :idea: :smile:

Про диоды параллельно катушкам реле не забудьте.

Изменено пользователем Sergiy_83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На плате уже вроде как разведены. Но буду переделывать, как говорите, мухи и котлеты отдельно :smile: . Раз пошла такая пьянка с релюхами и МК, то добавлю еще реле для селектора входов. Мне 2 источника за глаза хватает. На выходные буду травить.

P/S

Еще раз спрошу про реле РЭС54: в даташите на него написано, что служит для коммутации цепей переменного тока частотой 50-1100Гц. Меня это смущает немного. Подойдут ли они к этому регулятору?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно подойдут, там внутри соленоид, якорь и две тройки мощных контактов на "пружинистых" пластинах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Вопрос такого плана. На выходе РГ планируется нагрузка с сопротивлением входа 22к и параллельно ей подключен сумматор, входное сопротивление 47к. Сопротивления конечно можно изменять. Так вот, сопротивление нагрузки будет (R1 * R2) + (R1 + R2), или здесь по другому?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поясните поподробнее: РГ - это просто переменный резистор или с ОУ, а 22кОм. стоит на выходе ОУ ? И как "параллельно подключён" ?

Хорошо бы схемку набросать...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Вот как то так


Нагрузка РГ сумматор и Фильтр на ОУ (нарисовал только задающий входное сопротивление участок)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если "грубо", то: R19*R20*R("что там дальше") / R19+R20+R("что там дальше"). Но у Вас C9 и R20 , я так понял, "частотозадающий" RC фильтр первого порядка, и его входное сопротивление (импеданс) зависит от частоты !

Но этим можно ПРЕНЕБРЕЧЬ, т.к. , судя по номиналам, РГ имеет низкое выходное сопротивление и прекрасно согласуется с высоким сумматора и ,параллельного ему, RC фильтра.



Я не понял , а как Вы реализуете коммутатор входов ? Регулятор громкости то, один ?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик

Если "грубо", то: R19*R20*R("что там дальше") / R19+R20+R("что там дальше"). Но у Вас C9 и R20 , я так понял, "частотозадающий" RC фильтр первого порядка, и его входное сопротивление (импеданс) зависит от частоты !

Но этим можно ПРЕНЕБРЕЧЬ, т.к. , судя по номиналам, РГ имеет низкое выходное сопротивление и прекрасно согласуется с высоким сумматора и ,параллельного ему, RC фильтра.



Т.е. главное, чтобы сопротивление РГ было не выше чем входное нагрузки? Можно расщитать РГ на 10к.



Я не понял , а как Вы реализуете коммутатор входов ? Регулятор громкости то, один ?!

Просто контакты реле перед РГ. Состав контактов золото. Надеюсь все будет в порядке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Можно расщитать РГ на 10к ...

На 10кОм. можно, даже нужно... Вообще, стандартное вх. сопротивление УЗЧ принято за 47кОм., что бы было согласование с любым источником сигнала. Эта "догма" сейчас не актуальна т.к. практически все источники сигнала имеют вых. сопротивление не более 1кОм. Но делать РГ с входным менее 10кОм. не советую, а вдруг "попадётся" высокоомный выход ?

... Просто контакты реле перед РГ ...

А зачем тогда именно сумматор ? Можно любой каскад с высоким вх. сопротивлением...

Сумматор актуален если обойтись вообще без коммутатора на реле (см. пост 18 здесь: https://forum.datagor...ov/page__st__12 )

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость химик



А зачем тогда именно сумматор ?

Сумматор для канала сабвуфера.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования

Вы сможете оставить комментарий после входа



Войти сейчас

  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу

  • Сообщения

    • Здравствуйте. Много лет назад приобрел по случаю такие же колонки, как у автора темы, 4а32 -2шт + 3гд38 - 4шт. Все это время они стояли без дела, и вот появилась потребность в источнике, способном озвучить относительно большое помещение, более 50 квадратов с потолком 3 метра. "Бытовые" колонки с такой задачей справляются частично. Венец, в общем-то, осиливает, но качество звука... Низ слабоват, верха нет. С какой целью туда напихали 3гд38 - я не в состоянии понять. После 12-13 килогерц вся система выдает тишину, уверенное затухание ВЧ начинается уже с 10. Что за корпус - тоже неясно. Кто это все считал (если вообще считал), где там резонансы, что это за щель, фазоинвертор или как - мне это неведомо, но глядя на 4 штуки 3гд38, я сомневаюсь, что инженерный мозг участвовал в создании этого устройства. В общем, прошу помощи у сообщества в принятии решения, что делать с этой системой - пристрелить  продать сразу и на вырученные средства делать вклад во что-то более приличное (а во что и сколько оно будет стоить?) или все же заниматься ее улучшением? Вкидывать значительные суммы в апгрейд системы мне нежелательно. Можно ли обойтись сравнительно небольшими затратами при улучшении АЧХ системы? Чем ее улучшать? Автор проделал работу по замене 3гд38, но в первой модернизации использовал недешевый Fountek, а во второй - 25ГДВ-23Д, который я не знаю, где взять без поисков и/или переплат.
    • Здравствуйте.Да случилась и у меня такая беда.Раз поменял термисторы,два,три.А в итоге IVAN_BY оказался абсолютно прав.Всё дело в релюшке,которая на его схеме находится под термистором.Поменял реле и забыл проблему
    • Здравствуйте, давно не заходил сюда, за это время мои колонки пережили глубокую модернизацию, это уже совсем другая технология, установлены другие динамики, на вч wavecor tw022-wa05-01, на сч beyma 3fr30, нч оставил те же 25гдн3-4, переделаны разделительные фильтры, оставил пассивными только сч/вч, нч/сч теперь на активных кроссоверах, это потребовало увеличить количество усилителей, поэтому был куплен второй такой же ресак, итого теперь на всю систему работают 13 усилителей)) не считая сабвуфера. Частоты раздела выбрал 600 и 5000гц, корректнее сказать что в работу включаются писчалки от 5кгц, beyma тянет вч вполне нормально, только выброс ачх на 15кгц придавил режекторным фильтром. Корпуса фронтальных колонок заменил новыми, поцивильнее.
    • Да не, дело точно не в кварце или кнопках. Все остальные режимы начинают нормально работать сразу после включения. Не включается только режим постоянного тока/напряжения. Всё же подозреваю конденсатор. Вопрос какой? Очень не хочется все перепаивать.
    • Диоду конец. замкнут в обе стороны из-за чего не понял
    • Ну тут вообще две детали. Элементарно же проверяется, куда делось.
    • Хорошо, хорошо. Восемь. Предположим, что из-за ёмкости. Неправильное переключение режимов - это контроллер. Из-за ёмкостей по питанию он вряд ли будет сбоить. Разве что какая-то из ёмкостей в цепи сигнала с огромной утечкой, которая уменьшается после минуты "прогрева"... Сначала долго как-то что-то коротит, и контроллер думает, что подано напряжение, поэтому и не уходит из этого режима...   А из-за кварца - может легко. Тем более, судя по схеме из инета, он на 4 МГц, но в "часовом" корпусе, и шунтирующих ёмкостей по схеме нет... Я бы туда ткнулся, посмотрел. Ну, если ещё поднапрячься что-нибудь придумать, - ну из-за кнопки какой залипшей что-то теоретически может быть, но скорее в данном случае эта гипотеза из области фантастики. Ну вот что может происходить с кнопкой за минуту после включения...   Может плату спиртиком промыть?
    • помыл водой с содой, потом чистой теплой водой, затем спиртом. ничего не поменялось. пока думал, пропал -5.6в на D7 мыл без ОУ. -5.6в после мойки был. решил отогнуть 6 ножку и проверить выход с исключением испорченного текстолита. 0 вольт. вот после этого пропал -5.6
    • спасибо большое за советы. времени пока нет. но сегодня как нибудь займусь мойкой. если не получится, сделаю новую плату
    • Опааа! Вылезло чего не ждали... Уважаемый, это флюс для пайки АЛЮМИНИЯ. Флюс с кислотой. Думал у вас на фото цвет пайки такой тёмно-серый из-за хренового припоя и перегрева, а оно вон что... Нельзя паять платы с кислотой! Хрен её потом отмоешь, а она проводящая. Что у вас сейчас творится на плате, даже гадать бесполезно. Кислота впитывается в текстолит и между произвольными точками схемы получаются непредсказуемые соединения, а места пайки выводов могут между припоем и медью окислиться, сопротивление контакта может увеличиться вплоть до полной потери электрического соединения.  На такой плате любые чудеса наблюдать можно. Если нет новой платы, можно попробовать долго-долго промыть плату (и всё остальное, что вы им паяли) в тазике в проточной горячей воде, высушить хорошенько феном при 70 - 80 градусах, а потом промыть ещё и спиртом (в воде есть соли). Да и то нет гарантии, что кислота не впиталась в текстолит так, что не промоешь. Засуньте этот флюс в самый дальний угол, пока вам алюминий паять не понадобится. Флюс для пайки плат должен быть нейтральный. Идеально в радиолюбительской практике - раствор канифоли в спирте. Покупать флюс надо вдумчиво, только предназначенный для пайки плат. Даже с флюсом ЛТИ можно нарваться на хреновый состав. Если купите готовый, сначала его проверьте. Нанесите пятно размером с гривенник толстым слоем на чистый стеклотекстолит, чуть подсушите и ещё густой проверьте тестером. При расстоянии между ткнутыми в него щупами 2 - 5 мм, сопротивление должно быть по крайней мере более нескольких мегаом.   Продолжать проверять эту плату пока бессмысленно.
    • что-то другие изображения не могу прислать
    • отмываю чистым спиртом, зубной щеткой и протираю сухими салфетками
    • Лучше научиться проверять схемы. А купить проще вообще готовый - собранный настроенный в корпусе.   TL081 сжечь трудно. Покажите фото с двух сторон, что у вас сейчас собрано. Только чтобы было видно и куда уходят провода с платы. Чем паяете, какой флюс применяете, чем его отмываете?
    • нет. всё нормально. не может быть что все три ОУ сгорели. хотя... по моему лучше купить новый
    • И это?   Сейчас у вас все признаки, что вы сожгли ОУ. Если на инвертирующем входе (вывод 2) напряжение около нуля, а на неинвертирующем (вывод 3) - несколько вольт, то выход ОУ должен "залипнуть" в максимальном положительном напряжении. И не важно, подключен транзистор, соединено R15 с R12 накоротко, или вообще выход ОУ оборван. Если на выходе ОУ практически ноль вольт, то либо выход с чем-то замкнут, что не даёт подняться напряжению, либо на ОУ нет положительного питания, либо ОУ сгорел. Выходные клеммы блока не замкнуты, случайно?   Провод к тестеру от выхода ОУ отпаяйте. Лучше так не делать, потому что длинный "болтающийся" провод может быть причиной самовозбуждения. Кстати, другой конец этого провода ни на что случайно не замыкает?
    • Всё проверил. Всё сделал как написали. без изменений. сейчас на замыкание проверю
    • на тестер, чтобы щупом не коротнул с соседним выводом 27в Как на выходе моста
    • Чтобы в тестере что-то прогревалось... Фантастика какая-то. Ёмкости? Так там их практически и нет... пара электролитов фактически параллельно батарейкам. Это ж не импульсный БП, чтоб параметры ёмкости сильно на работу влияли... Единственное, что могу предположить - что-то с кварцевым резонатором, не сразу нормально запускается.
    • Может "+" питания на ОУ отвалился? Проверьте напряжение на выводе 7 ОУ. А что за провод у вас припаян непосредственно к выводу 6 этого ОУ (на фото монтажа - толстый грязно-серо-зелёный, уходит вправо)?
    • Странно, что перед этим у вас напряжение на выходе ОУ менялось, значит был исправен. Сейчас, как вы описываете, - ОУ мёртвый. Что-то не так вы собрали. Проверьте монтаж на соответствие схеме. Желательно "прозвонкой" тестера проверить соединения. Посмотрите, нет ли замыканий на что-нибудь в районе выходных клемм. Проверьте, не перепутали ли выводы транзистора.   Для проверки, "жив" ли ещё ОУ, можете попробовать опять отсоединить верхний вывод R15 от базы Q4 и замкнуть его на правый вывод R12. Можно его пока вообще снять.
    • Не похоже, все остальные режимы работают нормально, да и индикатор бы показывал, что батарейки сели. Через несколько минут после включения все режимы работают нормально.
    • так и есть 0.15-0.19в 0.17в   вроде нормально. серой полоской верх
