Гость Алексей (ohmjke)

Лестничный регулятор громкости

Рекомендованные сообщения

Не стал новую тему заводить, напишу в этой.

Появилось желание собрать данный регулятор громкости (Никитина).

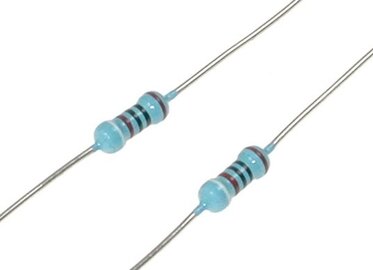

Схема критична к выбору резисторов, да и не стандартные номиналы идут. Вот и возник вопрос, можно ли китайские металлопленочные резисторы 1% 0,25W


подогнать под нужное сопротивление путем стачивания одной из боковин? Такое видел в советской технике, когда МЛТ резисторы по бокам сточенные.

Сразу скажу, что пробовал, подгоняется на ура, и очень точно. Но не вредит ли это самому резистору, и схеме в общем? Токи в цепи то мизерные идут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... пробовал, подгоняется на ура ...

Для регулятора громкости подгоняйте без сомнений. Даже в технике "специального назначения" практикуется метод механического и лазерного "подгона". Это неприемлимо в "токовых" цепях, "узкое место" нагреется и "перегорит".



Не забудьте после подгона "мазнуть" лаком...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за ответ, рассеяли мои сомнения. Теперь предстоит выбрать рэле, точней тут выбор зависит от толщины кошелька :biggrin:

Хотя в наличии есть много РЭС54, можно отыскать экземпляры с наименьшим и одинаковым сопротивлением колодок, но мне кажется они на этот регулятор не совсем годятся. В сети на них очень скудный даташит, либо не там смотрел. _https://cloud.mail.ru/public/9SjW/4KVAG9b28

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... можно ли китайские металлопленочные резисторы 1% 0,25W подогнать под нужное сопротивление путем стачивания одной из боковин? ...
Если подгонять сопротивление, то для этого совсем не обязательно брать точные (1%). Достаточно взять просто меньшего номинала, хоть 20%-ные. Подгонять лучше после пайки. После пайки сопротивление плёночного резистора немного уходит. И не забыть, что нужен точный омметр. У массовых тестеров точность не лучше 2%.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... то для этого совсем не обязательно брать точные (1%). Достаточно взять просто меньшего номинала, хоть 20%-ные ...
Насколько мне известно, это не так.

Сам материал диэлектрика на высокоточных резисторах имеет совершенно другие, более качественные свойства (болтаться от температуры, приложенного напряжения, магнитных полей, и т.п.) Поэтому, если уж ТАК заморачиваться, то делать подгонку на самых лучших резиках из найденных и в условиях, приближенных к последующей эксплуатации.



Моё ужасное личное мнение: 1% для этой цели за глаза. Всё остальное - понторез для набивания цены.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... 1% для этой цели за глаза. ...
В принципе, да. Но может оказаться проблемой достать за приемлемое время резистор нужного номинала. Особенно, если нужно несколько штук, а не упаковка катушек.



... болтаться от температуры, приложенного напряжения, магнитных полей, и т.п. ...

Что касается параметров, зависящих от внешних условий эксплуатации, - то да, 5% могут быть в 3-4 раза похуже. Но здесь идёт речь о комнатных условиях.

А что касается линейности от приложенного напряжения (Voltage Coefficient) или шумовых свойств, то у всех более-менее приличных производителей эти параметры для 1%-ных и 5%-ных не отличаются.




Забыл про важную вещь:

После "подпиливания" резисторы обязательно надо хорошо покрыть каким-нибудь электротехническим лаком, а то со временем насосут влагу из воздуха и сопротивление будет "плыть".

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за советы!

Резисторы выбрал 1% потому что их у меня в достатке. Да и в продаже найти более 5% наверно проблема будет, про 20% я вообще молчу.

Про пропитку лаком я догадался, все таки незащищенное место оставлять на воздухе это не по феншую :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дело не в "феншуе", незащищённая металлоплёнка будет окисляться на воздухе и сопротивление "поплывёт".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я и имел это ввиду.

Спасибо за советы, буду потихоньку к практике переходить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот развел черновик печатки. Выходит двухсторонняя плата. Мне бы не хотелось делать 2х стороннюю, т.к рэле ужасно неудобно будет впаивать. Может не заморачиватся, да подпаять проводками контакты питание реле? Не эстетично, но работать то будет. Либо транзисторные ключи поставить на плате контроллера и проводками подпаять. Может какую стоящую идею подкините? :biggrin:


РЭС54.7z

Изменено пользователем Allroy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Двухстороннюю плату, категорически не советую. Она требует металлизации отверстий, без этого, качественно запаять РЭС54, практически невозможно. А аккуратно выпаять "в случае чего" вообще нереально... Делайте с "проводками".



А почему именно РЭС54, они ведь "огромные", или просто "имеются в наличии".

РЭС47 по габаритам "втрое" меньше, а по надёжности не хуже...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В наличии есть много РЭС54

Так наверно и поступлю, проводками. Я как то делал селектор входов и отключение темброблока на рэле на двухсторонней плате, запаял, но времени и нервов ушло много) Неохота очередной раз попадаться на те же грабли. А насчет транзисторов, оставить на плате с реле, или все же вынести их на плату микроконтроллера?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
