ТВЗ-1-9

[d33z1]

А вот и сама книга:Р.М. Малинин"Выходные трансформаторы"

Хотел прикрепить,но видать файл большой

www.zodchii.ws/books/info-1162.html



на форуме ограничение по объему прикрепляемых файлов в 500 кБ TANk





Я уже докумекал. :smile:

Изменено 12 Июля, 2010 в 11:28 пользователем d33z1

[Гость and4841]

на форуме ограничение по объему прикрепляемых файлов в 500 кБ TANk

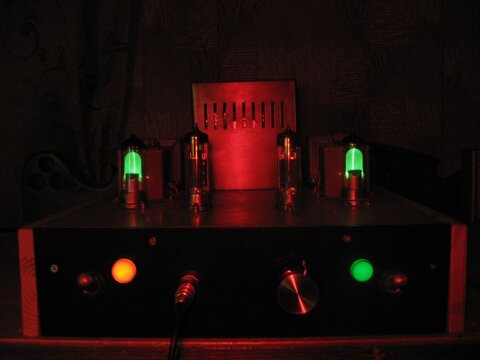

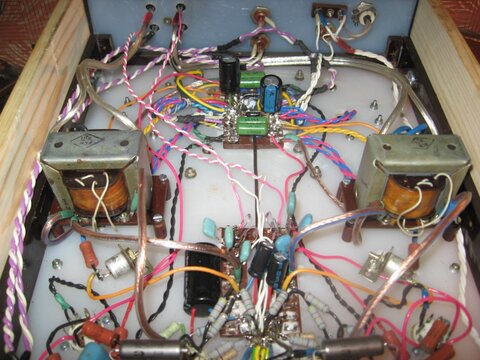

Да,и я уже врубился.Ну если и сейчас не получиться!Пробую прикрепить фото готовых ТВЗ 1-9 в конструкции! :smile:

Изменено 12 Июля, 2010 в 11:59 пользователем and4841

[Гость ketchup]

Если это твой первый ламповый усилитель,то для начала ты выбрал сложную схему.Мой совет (чисто моё мнение,сам через это прошёл ),найди в инете схему SE Манакова на 6Ф3П и ТВЗ 1-9,собери и звуком будешь вознагражден сполна!!!

эту схемку я собрал :smile: сейчас её и слушаю , но выходник у меня ТВЗ-Ш , низких частот не хватает , делаешь громче - НЧ начинают хритеть

Изменено 12 Июля, 2010 в 13:44 пользователем ketchup

[Гость ketchup]

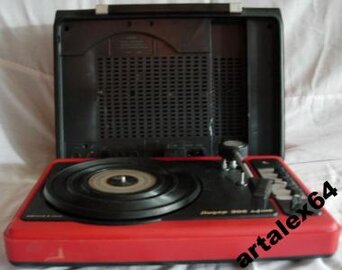

нашёл будущий выходник , он взят из транзисторного Лидер 306-Моно

мне его нужно переделать под однотактный на двух 6П14П в паралель. мои расчёты таковы - Первичка : 3х170 (0.14мм) Вторичка : 2х60 (0.44мм) Итого : 12121 . Знаю что что то неправильно , но в расчётах я не силён

[TANk]

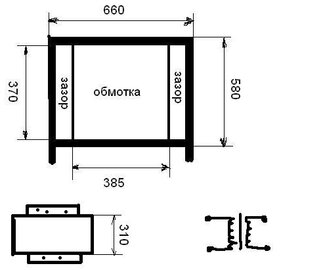

А простите, в каких единицах размеры на рисунке? Неужто миллиметры? Это ж сварочник такой нехилый на несколько киловатт :smile:

[Гость and4841]

Всё неправильно!Да и размеры твоего нового транса какие-то подозрительные?И вообще ты какую-то кашу тут сварганил!Ничего не понятно.Короче,внимательней читай Малинина.Сначала определяешься с габаритной мощностью вых.транса.Скока нуна железа.Подыскиваешь подходящий транс,больше-лучше(в разумных пределах!!!!!!!),меньше-нельзя!!!И уже под конкретное железо делаешь расчёт!Кстати!?Чего ты паришься!?У Малинина в книге есть пример расчета вых.транса для 6П14П!Читай внимательно!



Блин!Ещё раз залез в справочник (или в брошюру) М.Малинина.Ну всё ясно и понятно.Какие вопросы-то?

[Гость ketchup]

Извеняюсь за свою кашу и тупость ) новая работа - нет выходных , хранический недосып , мозг отрубается .... сидел сёдня днём на работе считал , опять каша получается Первичка : 1130+1130 (0.15мм) Вторичка : 70+70 (0.38мм)

[Ubiks]

Извеняюсь за свою кашу и тупость ) новая работа - нет выходных , хранический недосып , мозг отрубается .... сидел сёдня днём на работе считал , опять каша получается Первичка : 1130+1130 (0.15мм) Вторичка : 70+70 (0.38мм)



ketchup - Я переслал электронные книги - справочники почитай!

[Гость ketchup]

решил побаловаться с трансформатором одним , он был найден мною , на нём небыло ни маркировки , ни данных .... ну значит разобрал , смотрю вторичка витки посчитал (непомню сколько , все записи вёл в тетрадь) , смотал вторичку , и намотал в два раза больше проводом 0.44мм , спаял , собрал , отбежал на безописное расстояние (с детства не люблю КЗ :smile: ) включил , слышу гудит , померил напряжение на вторичке - 312в без выпрямления .... выключил , протёр глаза ,опять включаю -312в ! на лице появилась улыбка и мысль - ну вот и питание для лампового усилителя для наушников :smile: трансформатор помещается на ладонь и весит примерно 800 грамм :smile:

[Гость ketchup]

мне нужны выходники , но и с намоткой силовиков я тоже хотел поэксперементировать

Изменено 14 Июля, 2010 в 18:27 пользователем ketchup

[Ubiks]

мне с вами было приятнее общаться когда вы мне помогали ,скажите что я такого написал или сделал ?



А что непонимающий? Люди рвут время для тебя ...

[Гость mastersound]

to ketchup - В этой теме обсуждаем ТВЗ 1-9!

по силовым есть специальная тема https://forum.datagor.ru/index.php?showtopic=225

заходи туда и задавай вопросы.
