ТВЗ-1-9

Рекомендованные сообщения

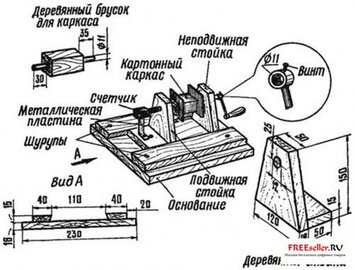

Гораздо лучше сделать примитивную моталку из трех кусков ДСП, резьбовой шпильки на М8 и пары подшипников и после каждой смены отвлекаться на полчаса наматывая ровно виток к витку один слой обмотки. Хорошие выходные трансформаторы появятся у вас гораздо быстрее.

Полностью согласен.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup
Полностью согласен.

Хорошо , убедили ) единственный ворос - где мне взять провод нужного сечения для создания выходника , у меня новый проект двухтакт на 6П36С , схема прилагается post-6270-1277675788_thumb.gif схема с аудиопортала , тут выходник ТС-180 , но во первых у меня нет таких , а во вторых два тс-180 ..... это какого же размера корпус получиться ..

Изменено пользователем ketchup

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kgb_spy

Два ТС 180 + лампы и силовой транс, это не большой корпус... в корпус от АТишного (старого копутера полезет легко) и места останется на ещщё штук 5 трансформаторов, а вот когда люди используют железо которое весит по 25-35 килло... вот это да...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup
Два ТС 180 + лампы и силовой транс, это не большой корпус... в корпус от АТишного (старого копутера полезет легко) и места останется на ещщё штук 5 трансформаторов, а вот когда люди используют железо которое весит по 25-35 килло... вот это да...

а где можно взять провод для намотки первички и вторички ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kgb_spy
а где можно взять провод для намотки первички и вторички ?

попробовать можно без перемотки...

а провод можно найти, радиотовары (у нас под заказ человечек привозит) какойнибудь завод кто занимается ремонтом двигателей трансформаторов или по пром предприятиям прогулятся... в конце концов размотать транс и намотать этимже проводом ... (тут есть засада что изоляция может отваливатся и провода може понадобится больше и тоньше...)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
а где можно взять провод для намотки первички и вторички ?

Иду на рынок в ряды где торгуют всяким инструментом, электрикой.

У нас этот бизнес под себя на рынке прибрали выходцы из солнечного Азебарджана.

Ищу прилавок, палатку где выставлено побольше всяких пускателей, трансформаторов, электромоторов и т.п.

Дальше диалог примерно такой:



- День добрый! Провод мне нужен.

- Какой такой провод ищеш?

- Трансформаторы мотать, медный ∅ 0.35мм (можно 0.25-0.4)

- Вот ест! - Достает какую нибудь катушечку от пускателя в полкулака размером.

- Нет, это мало. Надо большую катушку, килограмма 2-3.

- Э, дарагой, сейчас нет, надо искат. Почем возмещ?

- Рублей 300 за килограмм, если провод будет хороший, то дам по 350.

- Черэз два день заходы, да, будет тэбэ провод.



Все через пару тройку дней захожу, смотрю на товар, для порядка начинаю обругивать, говоря, что провод не очень, старый, изоляция может осыпаться. И что в катушке не 2 кГ, а целых 3, и что дам только по 250. Продавец начинает наоборот говорить, что провод хороший, только с завода, специально для тебя вынесли - вобщем рынок поторговаться надо обязательно, восточные люди это любят. В конце концов сходимся на цене в 300 руб за кГ и довольные расстаемся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup

ну вот набрался я информации по намотке и возник вопрос - можно ли сделать трансформатор без ш образних пластин ?

Изменено пользователем ketchup

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно. например на тороидальном сердечнике. Или на П-образном.

Каков вопрос таков и ответ. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup
Можно. например на тороидальном сердечнике. Или на П-образном.

Каков вопрос таков и ответ. :smile:

ууууу....ТОР проблематично и неудобно мотать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ууууу....ТОР проблематично и неудобно мотать



Сам тор не очень проблема... А когда в классе "А" на хорошей лампе (однотакный), нужно сделать зазор в торе, и определённого ширены (примерно 0,35мм) вот тогда идёт на разборку лаповые ЗГ иле нужно знать хорошего станочника (бублики можно добыть из стабилизаторов ламповых ТВ). Но если всё преодолеть то будет "КАЙФ" (колонки тоже должны хорошенькие быть!)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Ну, можно и без зазора. Только потребуется компенсационная размагничивающая обмотка.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ну, можно и без зазора. Только потребуется компенсационная размагничивающая обмотка.



Так-то так но много считать и разных источниках по разному! Проще зазор. (моё мнение)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
