ТВЗ-1-9

Рекомендованные сообщения

Гость and4841

Ну да!Я конечно понимаю модератора,мои посты были на грани фола.Но а как привести человека в чувство?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup

Началась работа по созданию выходника раздобыл нерабочий ТВЗ 1-9 , разобрал , мотаю первичку проводом 0.14мм , пока вместо счётчика витков у меня тетрадка , какой девайс для счёта вы используете ? в инете нашёл только это - "Этот... как его... Джордано... нет не он..., во - Робинзон, делал зарубки на дереве.

Дни считал.

Тем, кому лень привести в порядок свои девайсы попробуйте этот метод.

Рубить ничего не надо, оголите руку по локоть, возьмите маркер. Если витков много, то придется оголить и ногу."

Изменено пользователем ketchup

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup

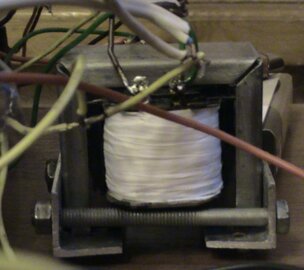

Господа! снимаю перед вами шляпу - благодарю вас за то что переубедили меня покупать выходник ..... это просто чудо ! как он поёт ! слов нет . Мотал по схеме and4841 как только впаял его в схему и включил , сидел перед колонками минут 7 , звук просто чудесный ! СПАСИБО ! :smile:



Изменено пользователем ketchup

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mitrych

Здравствуйте.

Сейчас задался целью намотать пару трансов типа ТВ3-1-9, думаю в подарок.

В сообщении №2 есть таблица, хочу уточнить несколько нюансов - при железе Ш20х27 как произвести намотку чтобы транс выдал замечательный звук?

То есть первым мотать первичку или вторичку? И можно ли заменить провод 0,14 на 0,25 или пересчитать на какой-либо другой, а то чем меньше провод, тем хуже видно :smile:

Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хочется сделать хороший ТВЗ-1-9? Это просто.

мотаем 1/2 первичной обмотки. Потом вторичную, сверху оставшуюся половину первичной. Если есть возможность то лучше секционирование увеличить 1/4 первички, вторичная, 1/2первички, вторичная, 1/4 первички.

Провод чем больше ∅ - тем лучше. Уменьшается активное сопротивление обмоток. Увеличивается КПД трансформатора. Единственное, что надо сначала делать прикидку - влезет ли провод на каркас.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mitrych

Можно ли мотать первичку внавал или также как я мотал трансы для двухтактника, то есть слой - межслойная изоляция - слой.. итд. Проще конечно внавал 1075\58\1075 витков и готово!

И если сперва намотать половину первички а потом вторичку-то обе первички надо соединить последовательно? То есть - post-6368-1322332633.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно и в навал, Особенно если провод тонкий (0.15-0.2). надо только учитывать то, что при намотке в навал объем обмотки увеличивается. Надо проверять влезет ли на каркас. Мотаем половину первичной, смотрим сколько места на каркасе заняла, если больше половины, то меняем катушки местами и сматываем обратно - не вместится. При намотке в навал прокладки из тонкой бумаги тоже не помешают. Мотаем витков 200-300 (так чтобы предыдущий слой уже не просвечивал) кладем прокладочку из тонкой бумаги, потом снова витков 200-300.

Это во первых повысит электрическую прочность обмотки, а во вторых улучшит равномерность намотки.

Намотка в навал провода ∅ более 0.25 не рекомендуется. такой провод уже вполне нормально без особых напрягов укладывается виток к витку руками.



И если сперва намотать половину первички а потом вторичку-то обе первички надо соединить последовательно?

Именно так.



Намотанные в навал трансформаторы очень желательно потом варить в парафине/воске.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mitrych

Более чем понятно, спасибо. С целью увеличить знания по намотке трансов, а можно ли вместо Ш-образного сердечника использовать стержневые ленточные, там две катушки (ТС-180)?

Площадь намотки больше, думаю удобнее мотать, - но как разделить намотки - поровну\симметрично, или первичку на одну катушку, а вторичку на другую?

Изменено пользователем mitrych

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
но как разделить намотки - поровну\симметрично,

На каждой катушке мотаем "половину" трансформатора.

[1/4 первичной, вторичка, 1/4 первичной].

Потом все четыре четверти первички соединяем последовательно, а 2 вторичных соединяем параллельно.



Можно и наоборот сделать.

[Вторичка, половина первичной, вторичка]. на каждой катушке. Тогда параллельно соединяем 4 вторичных и половины первички последовательно.



или первичку на одну катушку, а вторичку на другую?

Так даже силовые трансформаторы не мотают. Слишком большие потери поучаются.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mitrych

По основым вопросам все понятно, размер окна позволяет намотать все обмотки даже с запасом, еще думаю поэксперементировать и сделать побольше секций, я так понимаю это хорошо сказывается на звуке. Эти трансы попроще чем для двухтактника, на двутактник у меня все обмотки все-таки не влезают. Сейчас ищу большее железо и обязательно продолжу усилитель побольше.

А пока займусь ТВ3-1-9, буду набираться опыта, оказывается не так все страшно как вначале думал.

ЗЫ. Есть пара трансов подходящего сечения и габаритов для ТВ-шки, но немного хитрая катушка). Вырезал серединку из сердечника, и места больше на 3 мм и мороки меньше.

Изменено пользователем mitrych

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mitrych

Конструкция транса позволяет намотать так: начиная с первички - 537 витков-19-537-19-537-19-537, 4 секции первички и 3 вторички.

Грамотно ли получится, просто мне проще мотать небольшими секциями. В первую очередь конечно качество интересует, если так будет неприемлемо, буду мотать как сказано выше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, с таким секционированием будет лучше.

К тому же, когда вторичную обмотку не параллить, а соединять секции последовательно, то тоже результат получается лучше.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
