Гость ketchup

ТВЗ-1-9

Рекомендованные сообщения

Гость ketchup

ТВЗ-1-9 это то о чём я мечтаю , этот выходник используется во многих схемах усилителя , его у меня и нет .... вы не представляете как мне обидно когда например вижу статью с названием "hi end звучание которому нет равных" , открываю схему и смотрю а там требуется ТВЗ-1-9 ...эхххх :smile:

Подскажите какие трансформаторы можно применить вместо ТВЗ-1-9?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

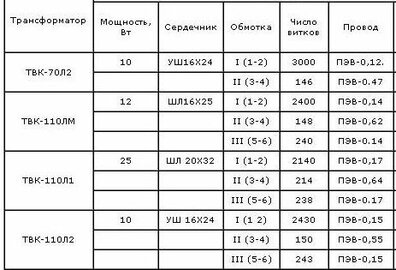

Если за хочешь намотаешь. Вот справочные данные.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kgb_spy

Лучше самому сделать...

https://forum.datagor.ru/index.php?showtopic=798

тем более что как таковой ТВЗ надо переделывать... у меня из 6 ТВЗ Ш на 4 небыло прокладки...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup

Буду пробовать намотать , у меня были мысли об этом ,да и всё когда нибудь бывает впервые.... просто у меня нет опыта и каркаса для намотки

Изменено пользователем ketchup

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Буду пробовать намотать , у меня были мысли об этом ,да и всё когда нибудь бывает впервые.... просто у меня нет опыта и каркаса для намотки



Могу посоветовать: Цыкин Г.С. - Трансформаторы низкой частоты (1955г.); Подъяпольский А.Н. » МРБ. Выпуск 0176. Как намотать трансформатор. (1953г.) :smile:



Если лень то могу в ящик эти книги электронным способом, маек ни.

Изменено пользователем Гарри

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо сходить на ближайшую барахолку, там эти трансы обычно и берут и почти бесплатно. В комплект транса обычно входит и каркас с проволокой. А еще кроме ТВЗ существуют ТВК, они годятся еще лучше. Берут их там же, из старых ламповых телевизоров с помойки. Мне кажется простой поход на базар к дядькам с железками запросто решит эту проблему. Гораздо дешевле и быстрее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup
Надо сходить на ближайшую барахолку, там эти трансы обычно и берут и почти бесплатно. В комплект транса обычно входит и каркас с проволокой. А еще кроме ТВЗ существуют ТВК, они годятся еще лучше. Берут их там же, из старых ламповых телевизоров с помойки. Мне кажется простой поход на базар к дядькам с железками запросто решит эту проблему. Гораздо дешевле и быстрее.

дело в том что у нас в городе таких барахолок нету , они пропали ещё 7 лет назад , а насчёт транса - у меня как раз таки есть ТВК 110-Л2 , что с ним сделать можно ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound
- у меня как раз таки есть ТВК 110-Л2 , что с ним сделать можно ?


подключить Анодную обмотку( с максимальным сопротивлением) в сеть 220В,

и померять напряжение на вторичной обмотке.

Результаты написать сюда.

Если напряжение на вторичке 3.4 будет соответствовать -13,5...13,6 вольт

Ra=5,3к/16 ом

то транс можно без перемотки применить с лампой 6П14П , нагрузка 16 ом

2 динамика по 8 ом вкл. последовательно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Могу выслать два штука ТВЗ, в разобранном состоянии - железо отдельно, обмотки на каркасе отдельно, обоймы нет :smile: Из Перми будет недорого и недолго.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ketchup

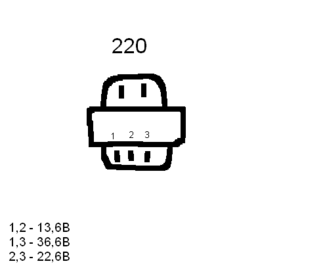

Измерил твк , только у меня он был в краске и невидно где какая обмотка , поэтому разьясняющая картинка post-6270-1276949089_thumb.png, и да нашлась у меня интересная плюшка - транс с лампового телевизора - "Трансформатор ИП4.730.015 П1=3000 ПЭЛ-0,12 П2=91 ПЭЛ-0,51 Инд.мин=9,0 гн " может он как раз мне и подойдёт ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
- транс с лампового телевизора - "Трансформатор ИП4.730.015 П1=3000 ПЭЛ-0,12 П2=91 ПЭЛ-0,51 Инд.мин=9,0 гн " может он как раз мне и подойдёт ?

Это ТВЗ-Ш

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость вкн

Подтверждаю. ТВ-III-Ш.

При бездарной намотке (вторичка поверх первички) собран на оч. неплохом магнитопроводе.

Вот его либо как дроссель (9Гн * 40мА), либо перемотать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
