Подключение люминисцентного индикатора от маяк 232

Рекомендованные сообщения

Гость mega_master

как подключить индикатор к усилителю

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

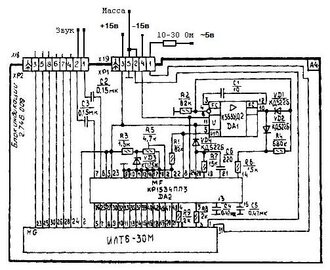

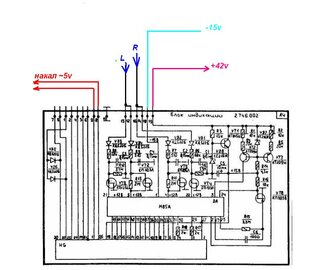

Для подключения необходимо 3 источника напряжения:

1) +42 вольта

2) ~5 вольт - накал

3) - 15 вольт

а дальше подавать на входы L и R через конденсаторы 0,1 μF

- звуковой сигнал .


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mega_master

спасибо! а насколько мощным должен быть источник питания и какое из етих напряжений двуполярное или все однополярные?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

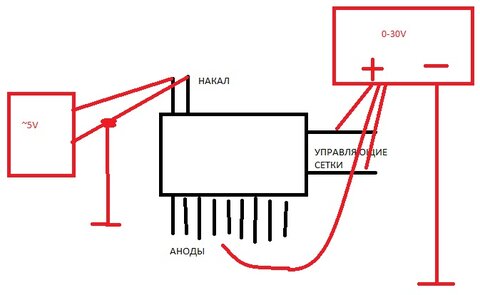

Накал с отводом от середины или резисторный делитель.

Питание криво двухполярное (-15, +42).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

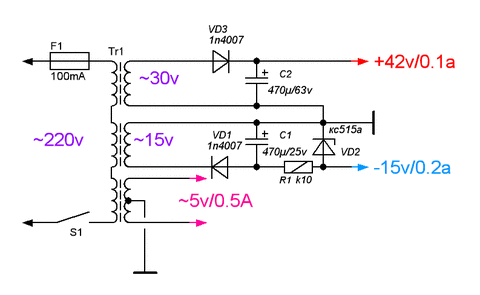

Вот прикинул схемку питальника под этот индикатор.


трансформатор можно применить типа ТВК-110ЛМ с небольшой перемоткой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mega_master

как раз имеется в наличии данный трансформатор, что нужно перематывать?

Изменено пользователем mastersound
избыточное цитирование

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как, что? Трансформатор...! :smile:



Только зачем, если есть такой же...? :smile:

Изменено пользователем alex n

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mega_master

трансформатор можно применить типа ТВК-110ЛМ с небольшой перемоткой.

вопрос в том нужно ли всю вторичку сматывать либо домативать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проверяй колличество витков на вольт (мотаем не разбирая транс 10витков и проверяем напряжение на этой обмотке - считаем). Разбираем транс, перематываем вторичку в соответствии с нашими требованиями.



Если транс ТВК, то при сборке железа желательно последнее собрать "вперекрышку", т.е. убрать зазор.

(Там, вроде, должен такой быть - давно уж не разбирал... . :smile: )



В принципе и ффсё. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mega_master

спасибо за терпение это понятно, на твк есть три переменных напряжения 12в, 20в, 34в получается нужно попросту отмотать из каждого из них некоторое количество витков для получения нужных, так?

Изменено пользователем mastersound
избыточное цитирование

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да проще по новой намотать чем отматывать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mastersound

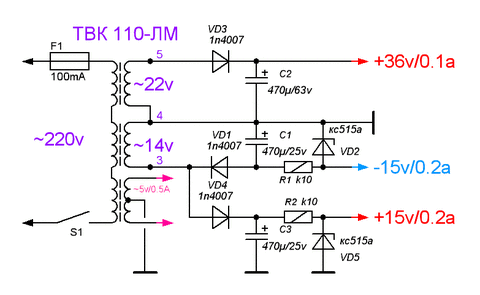

По поводу трансформатора ТВК 110 ЛМ -сердечник типа ШЛ (4 скобы)

у любого ТВК 110 ЛМ или ТВК 110Л2 имеется 2 обмотки .

Которые необходимо смотать и намотать нужные.

Поделиться сообщением
