Подключение люминисцентного индикатора от маяк 232

[Гость mastersound]

Должно работать, только -8 мало, поставь последовательно ещё один Д814А чтобы стало 15...16 вольт.

Также проверь чтобы все массы были соединины в кучу

и к плате индикатора тоже.

[Гость mega_master]

сделал, тоже самое но когда массу отпаиваешь горит верхний столбик до конца с красными делениями :smile:

[Гость mastersound]

Так потнятно же ,что без массы нельзя!

А когда оно заработало в первый раз, всё было правильно?

[Гость mega_master]

Да все работало светились первые деления сверху и снизу

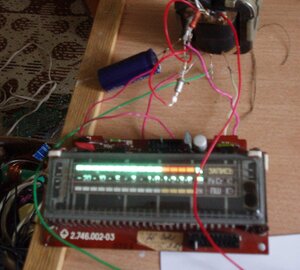

то есть первый раз масса была на месте, на фото без массы

помогите кто может!!!!!! :smile:

[Гость mastersound]

обрати внимание в схеме пост№2 ,есть внутренний стабилизатор +15в.

R3,VT1.VD8, С5 на выходе которого должно быть 15 вольт.

Проверь наличие этого напряжения на конденсаторе С5.

Также на выводах микросхемы 4,5,21,22 должно быть по 12 вольт.

[Гость mega_master]

померял на конденсаторе с5 1.8 вольт

[Гость mastersound]

Промеряй всю цепочку от входа +36 до плюса этого конденсатора -по отношению к массе!

гдето подсаживается напряжение...

[Гость mega_master]

как понимать всю цепочку смотря на пост №2 имеем 3 транзистора как мерить не пойму тоесть в какойто точке должно быть меньше 36 в запутался окончательно :smile:

[Гость mastersound]

Вот схема с пояснениями

Измерения по отношению к корпусу - производятся следующим образом:

1) минус тестера на корпус (общимй провод)

2) плюсом касаемся контрольных точек (1,2,3) и производим измерение!

3) результаты записываем и сообщаем нам.

[Гость mega_master]

точка 1_36в

точка 2_ 0в

точка 3_ 1.8в

[Гость alx25v]

Блина, сообщение не сохранилось почему то, Если не греется кт 815 проверь R3, vd8 и сам 815, если греется то похоже мелкий пушной зверёк у тебя завёлся в микросхеме.



Добавлено после раздумий:

К стабилитрону или резистору зверёк пришел.

Изменено 10 Июня, 2010 в 20:11 пользователем alx25v

[Гость mega_master]

поменял резистор но тот был нормальный на всякий случай и стабилитрон вместо кс поставил д 814 ефект тот же :smile:



обрати внимание в схеме пост№2 ,есть внутренний стабилизатор +15в.

R3,VT1.VD8, С5 на выходе которого должно быть 15 вольт.

Проверь наличие этого напряжения на конденсаторе С5.

Также на выводах микросхемы 4,5,21,22 должно быть по 12 вольт.

на виводах 4,5,21,22 нету по12 вольт
