Нашлось кое что и у меня.

[Гость borisz]

И ещё кое что: 6П3С-Е; 6С4С- мои ровесницы практически; 6Н9С- гражданская и военная приёка!



Добавлено после раздумий:

Не все названия ламп видны. Было бы неплохо привести список того что изображено на фотографии и где какая лампа лежит на фото.

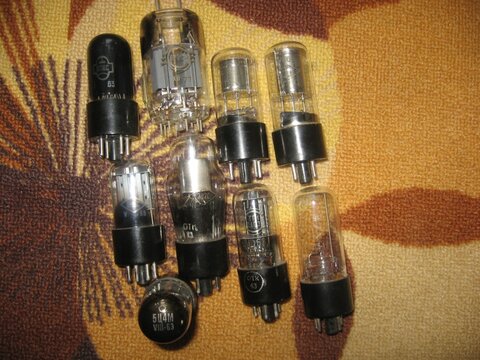

Верхний ряд, слева направо 6П6с; 6Р3С-1; СГ-4С; СГ-3С

6Н8С;2Ц2С; ТГ-1(01/03); Бареттер 0,85Б5,5-12; 5Ц4М

[Гость borisz]

Фото с сайта DIY Audio Projects! Борис.

[TANk]

Двойной триод 6C8G особенность в том, что сетка одного из триодов выведена на колпачек сверху. Сделано это для того чтобы уменьшить входную емкость одного из триодов. В остально оба триода абсалютно одинаковые. Очень хорошо подходят для усилителей корректоров для ЭМ звукоснимателей.

_https://tubedata.milbert.com/sheets/127/6/6C8G.pdf

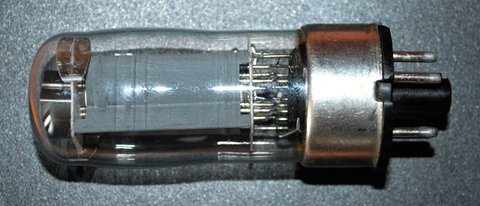

Мощные тетроды. Предназначены для выходных каскадов строчной развертки. GE и Sylvania

Лампы от GE более современной конструкции с камерными анодами. У Sylvania анод обычный коробчатый - звучат такие лампы как правило лучше, при всех остальных одинаковых параметрах.

_https://tubedata.milbert.com/sheets/049/6/6CB5A.pdf



6GY5 Еще один строчный пентод. Цоколь Компактрон.

_https://tubedata.milbert.com/sheets/123/6/6GY5.pdf



6JN6 Тоже самое только без аодного колпачка.

_https://tubedata.milbert.com/sheets/123/6/6JN6.pdf



6LR8 GE и Sylvania Отличие в штенгеле для откачки воздуха. У одной лампы сверху, у другой снизу.

_https://tubedata.milbert.com/sheets/135/6/6LR8.pdf



Прямонакальный триод 812

_https://tubedata.milbert.com/sheets/049/8/812A.pdf

[Гость yurkov]

Для музея ламп. Металло-керамический триод ГС-9Б. Кто подскажет, можно ли их применить в звуке? Они предназначены для работы в генераторах с самовозбуждением в режиме непрерывной генерации.



Добавлено после раздумий:

И фото.



И характеристики

_https://www.cqham.ru/tubes/soviet/pdf/gs9b_ly1dq.pdf

[Гость yurkov]

Экспонат для музея ламп. Кто знает что это такое? Похоже механотрон. Щёлкнеш слегка ему шалбан, а в нём кишочки бринчат. :smile: Интересно куда в быту его можно приспособить?



реле вв-20 вакуумные реле замыкатели 2 контакта мощные 20 ампер 20 киловольт питание 27 вольт рассчитаны на большую нагрузку. Выключатель для задержки анодого напряжения на мощные генераторные лампы сделать можно. Например на те же ГС-9Б надо анодное подавать с задержкой минимум 30 секунд, чтобы катод прогреться успел.

Остальное сотру, чтобы не засорять тему TANk

Изменено 26 Мая, 2010 в 05:18 пользователем yurkov

[Гость msergey]

Особых раритетов у меня нету, есть вот такая 13П1С 54г..

_https://www.radiolamp.su/pdf/206/1/13p1s.pdf

[Гость thekislota]

Приехали ко мне сегодня вот такие красавицы 6Н13С (в центре) , 6П15П просто гном :smile: .

Изменено 17 Июня, 2010 в 18:03 пользователем thekislota

[Гость rus_d]

Экспонат для музея ламп. Кто знает что это такое? Похоже на видикон.

[etlik]

А вот, у меня то же, пара тройка :smile:

Изменено 21 Июня, 2010 в 05:24 пользователем etlik

[TANk]

Кто знает что это такое? Похоже на видикон.

Ему бы еще в торец глянуть. Тогда точно можно сказать что это. Видеокон или ФЭУ.

[Гость rus_d]

Ему бы еще в торец глянуть. Тогда точно можно сказать что это. Видеокон или ФЭУ.

Вот пожалуста. Лучше не вышло - блестит поверхность.
