Гость avgur

Виртуальный Музей Радиоламп

Рекомендованные сообщения

Гость avgur

Две Лампульки из моей "коллекции":


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold
Предлагаю в данной теме открыть "Музей радиоламп" и поместить разрозненные фото из других тем , по данной тематике здесь.

Итак начну....

Одна из числа первых радиоламп- Двухсеточная, с "катодной сеткой"типа МДС(СТ-6,микродвухсетка),западный аналог "RE074d", 1929 года выпуска(в рабочем состоянии)!



В этой теме допускаются сообщения содержащие качественные фотографии радиоламп, справочные материалы на них, интересные исторические сведения, касающиеся той или иной радиолампы. Остальное буду удалять без предупреждения. TANk



Служу Отечеству!...

Вот еще:

6Б8С - высокочастотный двойной диод-пентод

_https://oldradio.qrz.ru/tubes/russian/short/6b8s.shtml






5Ц8С - двуханодный красавец-кенотрон

_https://www.cqham.ru/tubes/soviet/scan/5z8s.gif


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

12С3С - генераторный СВЧ-триод

Копия Телефункен LD1, заказ Люфтваффе 43 года. Первые выпуски так и назывались - ЛД-1.

_https://oldradio.qrz.ru/tubes/russian/short/12s3s.shtml






12Ж1Л - высокочастотный пентод

_https://www.oldradio.ru/tubes/russian/short/12j1l.shtml


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

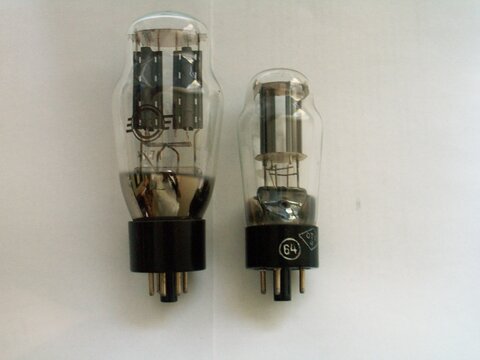

Редкая на сегодня 6П3С с фигурным "кенотронным" баллоном. Вып. 1955 г.

_https://www.cqham.ru/tubes/soviet/pdf/6p3s.pdf



post-1942-1250750691_thumb.jpg post-1-1250782915_thumb.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

4П1Л

_https://oldradio.qrz.ru/tubes/russian/short/4p1l.shtml

Генераторный прямонакальный пентод. Вот что пишет об этой лампе А.Шалин: "Коэффициент усиления в триодном включении - около десяти, крутизна - шесть, отсюда внутреннее сопротивление - 1,6 ком. Добавьте к этому семь с половиной ватт мощности анода, очень экономичный накал-катод ( 4,2 в, 0,325 А ), отличная линейность триодных характеристик, словом полный "суповой" набор для приготовления суперблюда в виде полностью прямонакального усилителя!"




To ogmetr:

да нет, как и везде - именно 6П3С - см. выше добавил фотку с надписью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

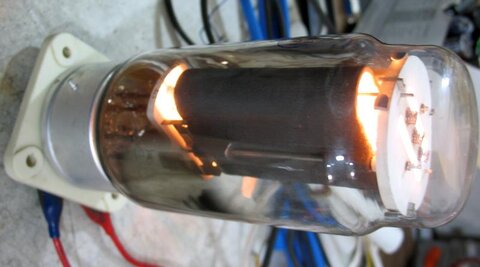

ГМ-70 - королева триодов, как ее прозвали аудиофилы. Причем не только за качество звука, но и за внешний вид.

Прямонакальный модуляторный триод. Мощность на аноде 125Вт. ∅ 68мм высота 185мм.

_https://www.mif.pg.gda.pl/homepages/frank/sheets/084/g/GM70.pdf


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость servo

Вот еще! Выводок генераторных "рогаток"!

Двойные лучевые тетроды, слева напрво: 1509А, ГУ-32, ГУ-29, ГМИ-6.

_https://www.cqham.ru/tubes/soviet/pdf/gu32.pdf

_https://www.cqham.ru/tubes/soviet/pdf/gu29.pdf

_https://www.qrz.ru/reference/tubes2/type6/gmi6.shtml




На фоте видно хорошо видно, чем отличается ГУ-32 от "милитаристкого" аналога 1509А, у 1509 между выводов анодов видно еще один штенгель (стеклянная пипка, через которую из лампы откачивают воздух).На ГУ-32 он тоже есть, но внизу между ножек лампы.

А у 1509 их два: внизу и вверху! Можно предположить что у 1509 вакуум более глубокий, по всей видимости воздух из лампы откачивали дважды за техпроцесс, контролируя параметры. Ну на то она и "военная"! :smile: На ГМИ-6, тоже кстати два штенгеля.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

6Ж7 - высокочастотный пентод с короткой характеристикой

Представитель октальных ламп с металлическим баллоном. Предназначен для усиления напряжения ВЧ в супергетеродинных приемниках в каскадах УПЧ с нерегулируемым усилением; как отдельный гетеродин в триодном включении; в предварительных УНЧ и в измерительной аппаратуре.

_https://www.cqham.ru/tubes/soviet/scan/6j7.gif


Зарубежные аналоги: 6J7 (GT), EF36, EF37A, Z63, 1620, 7000, 6W7G.

_https://www.mif.pg.gda.pl/homepages/frank/

Несмотря на древность, до сих пор используется как драйвер в ламповых усилителях.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

Высоковольтный кенотрон октальной серии 1Ц1С

Применялся для питания анодных цепей электронно-лучевых трубок и телевизионных кинескопов.

_https://www.magictubes.ru/sprav/pdf/1z1s.pdf


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость guntisk

А вот что у меня:


Двуханодный кенотрон 5Ц3С.

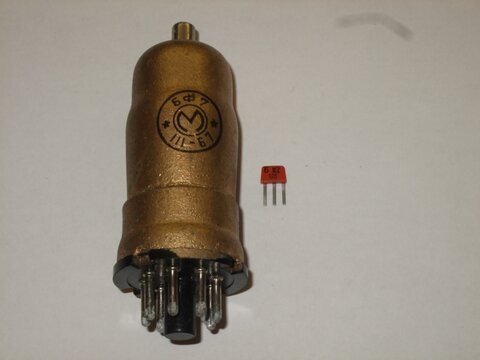

6Ф7 -экранированный триод-пентод предназначен для усиления напряжения в радиотехнических устроиствах.

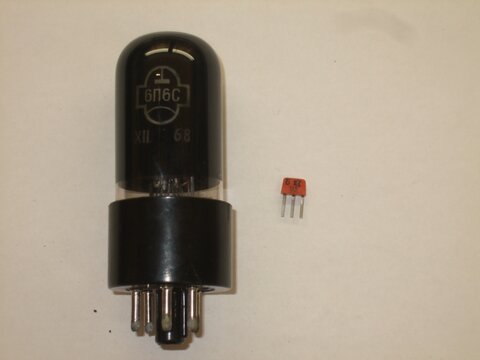

6П6С- военная приемка. Выходной лучевой тетрод предназначен для усиления мощности низкой частоты.

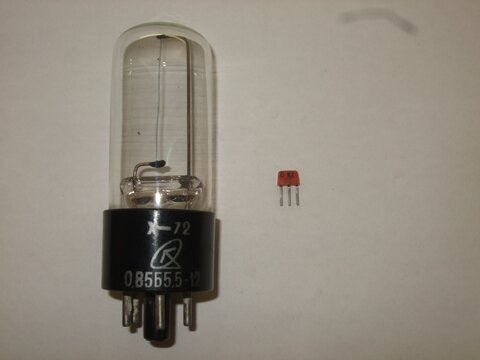

Барретер 0.85Б5.5-12 – устройство, обеспечивающее стабилизацию электрического тока в цепи. Это заполненный водородом стеклянный баллон, внутри которого помещается железная нить. Электрический ток, проходя по нити, нагревает ее, что вызывает рост сопротивления. ∅ и длина нити, а также давление водорода внутри баллона подбираются с учетом того, чтобы сопротивление нити изменялось пропорционально напряжению, приложенному к барретеру. Устройство включается последовательно с нагрузкой в цепь, силу тока в которой необходимо стабилизировать. Характеризуется постоянной величиной силы тока и предельными значениями напряжения, обеспечивающего стабилизацию; не реагирует на быструю смену напряжения (требуется некоторое время, чтобы при изменении напряжения на барретере установился новый тепловой режим).


Г-807. Генераторный лучевой тетрод для усиления и генерирования высоких частот. Применялся также в строчной развертке старых телевизоров. Широко используется в усилителях низкой частоты. 5 штырков-специальный цоколь.


Помоему ну ОЧЕНЬ КРАСИВАЯ лампа- ГК-71! Генераторный пентод. Напряжение накала- 20В, ток накала- около 3А. Макс. анодное напряжение- 1.5кВ.

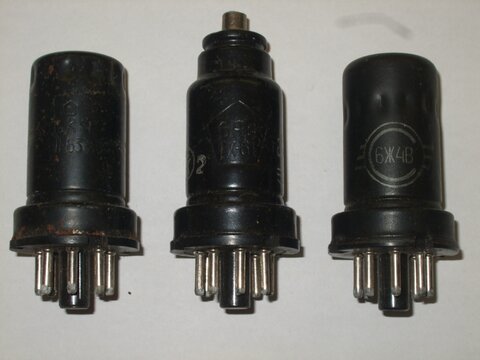

Лампы в металлическим оформлений- 6К4, 6А8, 6Ж4В.

6К4- пентод высокой частоты с удлиненной характеристикой. Предназначен для регулируемого усиления высокой частоты.

6А8- ?

6Ж4В- пентод высокой частоты с короткой характеристикой.



Будет еще... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smarold

6С1Ж ВЧ тpиод, для pаботы в автогенеpатоpах. Также пpименялся в ламповых вольтметpах в детектpной головке, как ВЧ диод, с соединенными анодом и сеткой. 1958 г.


Изменено пользователем tank

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
