Давно хотел познакомить со своим "монстром" храниться это чудо под названием ГИ-20 очень много лет. И столько же лет ищется ей хоть какое-нибудь применение.     Фото конечно не важное, снимал с

Хорошая ветка! Нужная! Поддержу участием. Красавица 6С18С. Использую в однотактнике. Вообще точу от этой лампы.   Добавлено после раздумий: 12С42С. Думаю, что она еще круче. Совершенно не знакомая

Видиконы, слева направо: ЛИ-429; -421-1; -23; -609; -444; -414;

Posted Images

Раритет от Wehrmaht времен Второй мировой войны:прямонакальный пентод RV2P800 с панелькой

Да-а."Легендарная" лампулька(Армейский связной радиоприемник).Где использовалась_https://www.desyatnik.com/restoration/torn_eb_45_restoration.php

_https://www.radiostation.ru/home/museum/11manual.html

Крупным планом_https://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Mil-Roeh_Fassg/RV2P800.htm

Паспорт_https://www.radiolamp.su/pdf/043/r/RV2P800.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 1 month later...

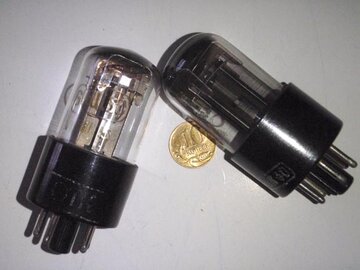

Достаточно редкая (аудиофильская)радиолампа-лучевой тетрод 6П20С:

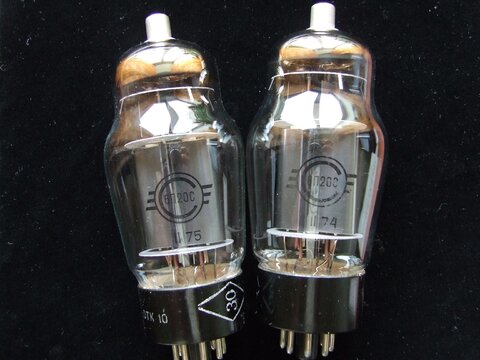

Отечественная копия легендарной радиолампы Western Electric 310A-10Ж12С + 10П12С(выходной пентод,аналог 7П12С),копия WECO 311A:




Изменено пользователем avgur

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 2 weeks later...
Отечественная копия легендарной радиолампы Western Electric 310A-10Ж12С + 10П12С(выходной пентод,аналог 7П12С),копия WECO 311A:

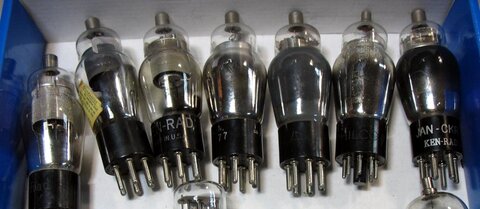

А вот и оригиналы (ну или почти оригиналы) пентоды 77 и 78 от разных производителей, поэтому несколько отличаются внешним видом.

_https://www.mif.pg.gda.pl/homepages/frank/sheets/021/7/77.pdf

_https://www.mif.pg.gda.pl/homepages/frank/sheets/127/7/78.pdf

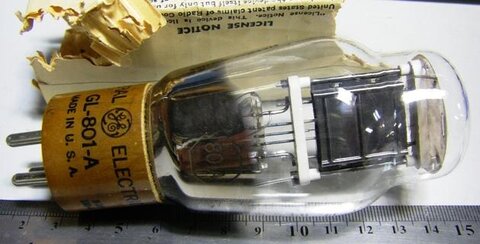

Дальше идет прямонакальный триод 801А

_https://www.mif.pg.gda.pl/homepages/frank/sheets/049/8/801A.pdf

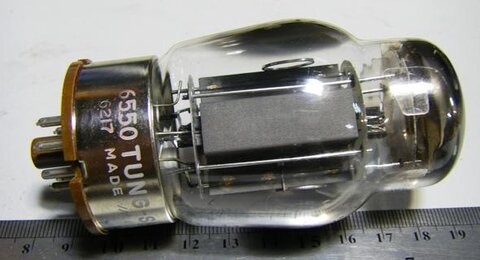

И последней - мечта гитаристов, но и не только, лампа 6550 от Tung-Sol

_https://www.mif.pg.gda.pl/homepages/frank/sheets/127/6/6550.pdf




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 5 weeks later...

Локтальные высокочастотные пентоды 2Ж27Л (прямонакальный) и 4Ж1Л (косвенный накал). Служили в свое время основой для военной аппаратуры с питанием от батарей.

Октальные газоразрядные стабилитроны СГ-3С (дожидаются своего часа аж с 1955 г)

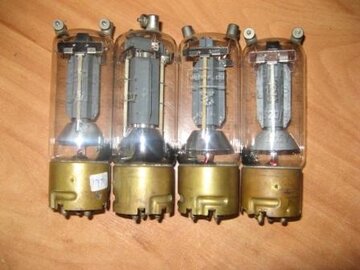

А вот очень востребованные ныне мощные стеклокерамические триоды ГИ-49Б и малопригодные в домашних целях ГУ-33Б

Уже достаточно редки октальные кенотроны 6Ц5С

Ну и наконец раритеты заморские: двойной триод англицкой фирмы "Mullard" ECC88 и триод-пентод фирмы "Brimar" ECF80








Изменено пользователем tank

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
и триод-пентод фирмы "Drimar" ECF80

фирма называется BRIMAR - буржуи рисовали маркировку на своих лампах обычной краской, которая очень нестойкая. У меня есть кучка импортных ламп, которые я опознать смог с большим трудом, только сравнивая с другими по конструкции или ища в интернете внешний вид. Да и то на 100% я в этом не уверен.

А ГИ-49Б востребованы потому что на 1000 ламп расходуется полтора килограмма серебра и более 100гр палладия, цена на эти лампы новые зашкаливает за 11тыс руб.

_https://www.radar.su/shop/vacum_instruments/gr6033/ как вот тут например.

На Истоке стоят 150$ за штуку.

_https://www.gstube.com/data/1342/

Вот тут справочные данные на эти лампы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 2 weeks later...

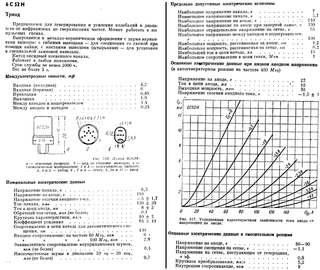

Заимел вот таких малышей - миниатюрный триод 6С52Н (нувистор). Кто подскажет наиболее грамотное их использование? Где-то встречал инфу, что на них преды хорошие получаются.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
