ТИРАТРОНЫ ТГ1-1/0,8. Говорят, при работе в колбе возникает очень красивое свечение, пульсирующее в такт с нагрузкой. По параметрам - превышают стандартные кенотроны. А если из двух этих красавцев сделать выпрямитель для уся?


Тиратрон_ТГ1_1_0_8.PDF

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 162
  • Created
  • Последний ответ

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Давно хотел познакомить со своим "монстром" храниться это чудо под названием ГИ-20 очень много лет. И столько же лет ищется ей хоть какое-нибудь применение.     Фото конечно не важное, снимал с

Хорошая ветка! Нужная! Поддержу участием. Красавица 6С18С. Использую в однотактнике. Вообще точу от этой лампы.   Добавлено после раздумий: 12С42С. Думаю, что она еще круче. Совершенно не знакомая

Видиконы, слева направо: ЛИ-429; -421-1; -23; -609; -444; -414;

Posted Images

Хорошая ветка! Нужная! Поддержу участием. Красавица 6С18С. Использую в однотактнике. Вообще точу от этой лампы.



Добавлено после раздумий:

12С42С. Думаю, что она еще круче. Совершенно не знакомая мне лампа. Электронная система очень похожа на строеную 6С41С. Это чисто визуально. Может кому-то извесны ее параметры и цоколевка. Еще подскажите как я могу ее использовать. Заранее благодарен.



  • Вот это мне понравилось! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 4 weeks later...

Как обещал, начинаю выкладывать свой "музей".

Мой любимый выходной пентод EL6 Valvo и Tungsram.


Триодики АС2 TFK.

Бифилярная намотка спирали накала!


EL12

TFK, Philips, Tungsram, RFT.


Кенотроны:

AZ4 Dolam с длинными анодами, катод в виде буквы "Л".

TESLA и Tungsram. Катоды короткие, буквой "М".


AZ12

TFK. Аноды - сетки! Ultron/


AZ11

Сетчатые TFK, Valvo

RFT, TFK, TESLA с обычными анодами.


Небольшие кенотрончики EZ11(примерно наши 6ц5с).


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

EDD11 - двойной триод TFK.ЕВС11 - монотриодик + диодики. Примерно наша 6Г1.

EDD11+EBC11, - они внешне одинаковые!


Пентодики EF6. Хороши и в триодном включении.


Их октальные братья EF36.


EF37, - отобранные EF36! Подавлен микрофонный эффект. Идеальны для входа корректора, микрофонных каскадов.


СV358 - вообще милитаристская версия. Стоимость под стать!


МЕ 1400.

Это особо отобранная по току первой сетки.


6J7G от английской Brimar. Эта фирма имела лицензию на выпуск ламп с АМЕРИКАНСКОЙ маркировкой.

Пентод - аналог нашей 6Ж7.




EBC33(европа) = ОМ4(британия). Триод + диоды. Триод имеет усиление = 30, Ri=10-12к.

Хорошая звуковая лампа.




Выходные лучевые тетроды KT61 английской G.E.C.




EL33 Mullard. Пентоды.




А вот НАШ ответ Отто Шаду(разработчик 6L6 на ф. RCA)!!!

6Л6 Фрязинского завода, 39 и 40г.!!!!! Имеется оригинальная этикетка того времени.

Рядом 6П3 50г.

Во время ВОВ радиозавод г.Фрязино был эвакуирован в г.Ташкент.




ЕСС32 Mullard. Двойной триод. Примерно 6Н8С. Круглые аноды.




6Q7G Brimar - снова американская маркировка.

Лампа аналог 6Г7.




Кенотроны. Brimar снова демонстрирует двойные стандарты.

Для коммерческого назначения - "американские" 5Z4G

Для Королевского флота - CV1863.






Мои любимые лучевые тетроды. 6V6GT Brimar.




GZ32 + GZ34


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Американовские 6V6GT

Sylvania




и PHILCO.

Но советую хорошенько прислушаться к отечественным 6П6С ("Светлана" 50-х годов). :smile:




6F6 металлическое исполнение для US NAVY.

На коробках дата изготовления - ноябрь 1944г.




Стеклянный вариант. Sylvania.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 3 weeks later...

:smile: Спасибо товарищи! Ещё к вам вопросик имеется...



Сегодня "нашёл" у себя лампу (на фото между 6Д20П и аккумулятором) никаких маркировок нет, на какую нить лампу похожа? Таких еще не встречал, внутри ровный цилиндрик,9и штырьковая.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Между 6Д20П и аккумулятором высоковольтный кенотрон 1Ц21П. Применения, кроме баловства с высоким напряжением, сейчас пожалуй не найти.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пентод 6Ж8 предназначен для усиления напряжения высокой частоты.

Гептод 6А7 предназначен для преобразования частоты.

Кварц 1000кГц




Изменено пользователем leopold

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

кенотроны



Судя по виду и обозначениям это не кенотроны, а тиратроны, еще видны различные барреттеры. Очень неплохо было бы узнать обозначения всех приведенных на фото приборов и по возможности ссылки на их технические характеристики TANk


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • 4 weeks later...

Предлагаю в данной теме открыть "Музей радиоламп" и поместить разрозненные фото из других тем , по данной тематике здесь.

Итак начну....

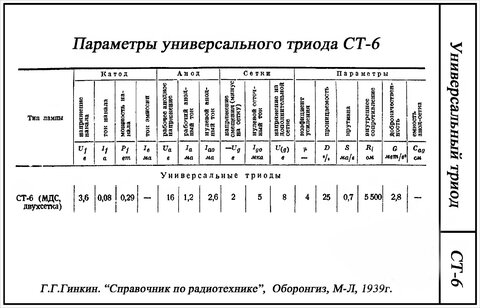

Одна из числа первых радиоламп- Двухсеточная, с "катодной сеткой"типа МДС(СТ-6,микродвухсетка),западный аналог "RE074d", 1929 года выпуска(в рабочем состоянии)!

post-208-1267996478_thumb.jpg post-208-1267996509_thumb.jpg



История:

В 1913 г. Лэнгмюйр увеличил количество электродов в лампе до четырех, предложив ввести в пространство между катодом и сеткой ещё одну сетку. Так был создан первый тетрод - четырехэлектродная лампа, имеющая две сетки, анод и катод. Ту сетку, которую Лэнгмюйр поместил ближе к катоду, называют катодной, а «старую» сетку назвали управляющей, поскольку катодная сетка выполняет лишь вспомогательную роль. Своим небольшим положительным напряжением, получаемым от части анодной батареи, катодная сетка ускоряет поток электронов к аноду (отсюда и другое название сетке - ускоряющая), «рассасывая» электронное облачко вокруг катода. Это позволило применить лампу даже при сравнительно малых напряжениях на аноде. Одно время нашей промышленностью выпускалась двухсеточная лампа типа МДС (или СТ-6), в паспорте которой значилось: рабочее анодное напряжение 8-20В. Наиболее распространенные в то время лампы типа Микро (ПТ-2) обычно работали при гораздо более высоких напряжениях - порядка 100 в. Однако, лампы с катодной сеткой не получили распространения, так как вместо «их вскоре были предложены еще более совершенные лампы. Кроме того, «двухсетки» имели существенный недостаток: положительно заряженная катодная сетка отнимала очень большое количество электронов от общего потока, что равносильно бесполезной их затрате. Хотя и прельщала возможность работать с малыми анодными напряжениями, но этому противопоставлялась большая трата тока, - ощутительной выгоды не получалось. Но введение второй сетки послужило сигналом для конструкторов радиоламп: началась «эпоха» многоэлектродных ламп.

Изменено пользователем avgur
