Добрый вечер любителям лампового звука.



Вот такие есть у меня: 6п13с слева Светлана(Ленинград) 1964г.в, справа Рефлектор(Саратов) 1975г.в



Добавлено после раздумий:

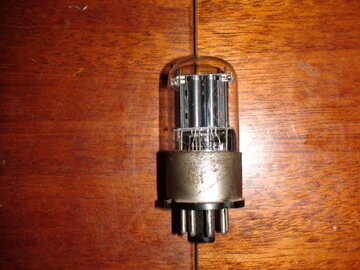

Вот еще 6н9с военная приемка, Московского завода 1953г.в. И еще на ней написано "опытная", не знаю правда что это означает :smile:



Добавлено после раздумий:

Вот еще 6п6с Светлана(Ленинград) 1956г.в

Изменено 18 Марта, 2010 в 17:14 пользователем pavelsky

[Гость oleg___g]

Пентод 6Ф6С. _https://www.mif.pg.gda.pl/homepages/frank/sheets/113/6/6F6S.pdf

Открыл для себя эту лампу благодаря Владимиру Пронину. Статья.









Триод 6С5С.





Изменено 18 Марта, 2010 в 18:05 пользователем oleg___g

[Гость sergey8401]

Высоковольтный одноанодный кенотрон VU111D.

[Ubiks]

:smile:

[Гость 372]

... вскрытие показало.

Вроде не я первый такое обнаружил...



До кучи

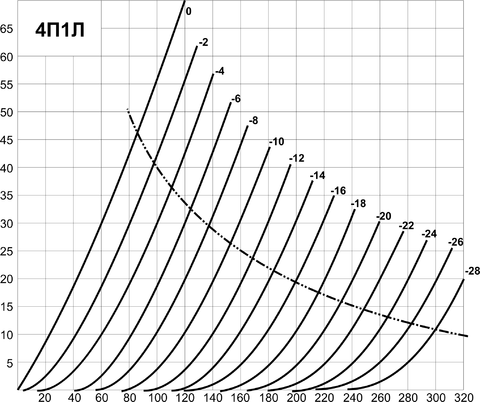

Облагороженная ВАХ 4П1Л в триоде.





К #44 - 6р3с-1

Изменено 22 Марта, 2010 в 15:47 пользователем 372

[Гость aleksei_82]

ВЧ пентод 30-х годов VALVO H4128D

Характеристик в просторах интернета оказалось совсем немного.

Всё что нашёл:



Катод косвенного накала

Напряжение накала: 4 V ~

Ток накала: 1,1

Анодное напряжение: 200 V

Ток анода: 3 мА

Напряжение второй сетки: 100 V

Ток второй сетки: 1,1 мА

Крутизна характеристики: 2,5 мА /В

Общая длина: 155 мм

Максимальный ∅: 49,65 мм

Вес: 72 г

Аналог: RENS-1284



Изменено 25 Марта, 2010 в 16:30 пользователем aleksei_82

[TANk]

Дополню немного по H4128D

Аналоги - E446, HP4100, MSP4, RENS1284, RS4346, SP4, ST4110, T4600, TE46

На Е446, MSP4 и SP4 даташиты нашлись у Френка.

_https://www.mif.pg.gda.pl/homepages/frank/sheets/170/e/E446.pdf

_https://www.mif.pg.gda.pl/homepages/frank/sheets/060/m/MSP4.pdf

_https://www.mif.pg.gda.pl/homepages/frank/short/054/1/155.pdf

[Гость aleksei_82]

Дополню немного по H4128D

Аналоги - E446, HP4100, MSP4, RENS1284, RS4346, SP4, ST4110, T4600, TE46

На Е446, MSP4 и SP4 даташиты нашлись у Френка.

_https://www.mif.pg.gda.pl/homepages/frank/sheets/170/e/E446.pdf

_https://www.mif.pg.gda.pl/homepages/frank/sheets/060/m/MSP4.pdf

_https://www.mif.pg.gda.pl/homepages/frank/short/054/1/155.pdf





tank, огромное спасибо за информацию!

[Ubiks]

Для съемок раскрыл упаковку (нулёвые!)

6Д3Д (II 1970г.)



Uобр Cа-к

200 2,8



6Д3Д (ДМ1, 559) - "маячковый" диод, по констpукции аналогичен СВЧ тpиоду 6С5Д.

СВЧ контакты анода и катода дисковой констpукции, для сопpяжения с

коаксиальными СВЧ элементами. HЧ вывод катода и выводы накала выведены на

октальный цоколь. СВЧ дисковый вывод катода соединен с катодом через емкость

номинальным значением 87,5 пФ. НЧ выводы накала и катода выведены на октальный

цоколь. Пpедназначен для измеpения и индикации СВЧ мощности

генеpатоpов и пеpедатчиков, в том числе импульсных.



(Монета на фотографии 15коп 1961г.)

Изменено 25 Марта, 2010 в 23:04 пользователем Гарри

[Гость 372]

Описание 4П1Л - в этом сообщении https://forum.datagor.ru/index.php?s=&s...ost&p=52787

[Гость pavelsky]

Вот еще кое-что. Слева 6с4п-е, ну и многими любимая EL 34 RFT (ГДР), справа

Изменено 28 Марта, 2010 в 18:55 пользователем pavelsky

[Гость serega-nn]

А это у нас в политехе
