Ламповый усилитель для наушников по мотивам "Лаконика"

Рекомендованные сообщения

Гость ogmetr
Какаим проводом мотать обмотку транформатора которая 200V.?

Точно потребление не замерял, у меня стоит трансформатор около 40 ВТ.

Думаю 100 мА с головой хватит. При плотности тока 2,5 пойдет провод 0,21 - 0,23.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тоесть всетаки можно применить вместо 6н3п 6н23п, нигде не получается найти 6н3п. может есть другие лампы похожие на 6н3п? Иможно ли узнать размеры печатной платы ?

Изменено пользователем lakki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr
Тоесть всетаки можно применить вместо 6н3п 6н23п, нигде не получается найти 6н3п. может есть другие лампы похожие на 6н3п? Иможно ли узнать размеры печатной платы ?

Я думаю 6Н23П будет даже очень неплохо (малошумящий широкополосный триод), только плату надо переделать цоколевка другая. Размеры платы 155Х70мм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr

Сейчас бы я не заморачивался с печатной платой. Делайте навесным монтажом. Все красиво монтируется. Да и замена типа ламп возможно без проблем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

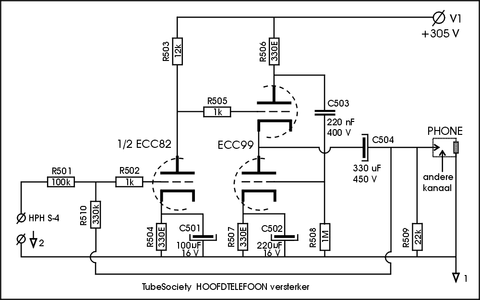

А как правильно подобрать режимы ламп?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr
А как правильно подобрать режимы ламп?

При соблюдении номиналов элементов и величины питающего напряжения с режимами все будет нормально. Проверить - на аноде первого триода должно быть половина питающего напряжения, можно немного поиграться с номиналом R5, подобрать по звуку к конкретной нагрузки (наушников).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

странно но как я не крутил номиналы резисторов, у меня почемуто жуткие искажения на выходе. Синусоида на осцилографе не ровная тоесть верхний полупериод длиной в клетку а нижний уже полторы клетки. ну тоесть сверху нормально а снизу прямоугольник.

Вместо 6н3п поставил 6н1п, 6н2п, 6н23п. с них сигнал уж очень красивый, а вот уже после 6н23п начинается такая.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость puwistiy

детальки есть, нетерпиться собрать, но диплом на носу :smile: ещё чуть чуть и ....

вопрос. если нет 200 вольт, можно ли на время подключиться к сети? или лучше не надо. или использовать вариант 220->12 и 12->220 с помощью 2-х трансформаторов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
можно ли на время подключиться к сети?

Нет. Позжешь источник сигнала, а то еще и через наушники фазу на голову словишь. Технику безопасности никто не отменял. К ней надо относиться с уважением.

или использовать вариант 220->12 и 12->220 с помощью 2-х трансформаторов.

Этот вариант более правильный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость puwistiy

А файлы печатных плат есть у кого? А то уж больно нехочеться заново всё рисовать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость puwistiy

Может кто проверит печатки, а то вдруг где накосячил.

LunchBox.zip





з.ы. интересно 15 раз скачали и все молчать. :smile:

Изменено пользователем puwistiy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr
Может кто проверит печатки, а то вдруг где накосячил.

LunchBox.zip





з.ы. интересно 15 раз скачали и все молчать. :smile:



А под какой тип ламп разработана печатка?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
