Ламповый усилитель для наушников по мотивам "Лаконика"

Рекомендованные сообщения

Гость ogmetr

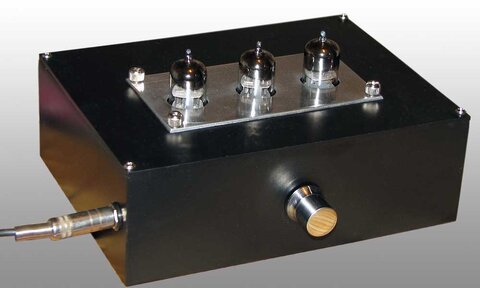

Давно изготовленный и опробованный усилитель для наушников Реальный безтрансформаторный ламповый усилитель для низкоомных наушников по мотивам «Лаконика»,

наконец, то нашел свой дом – корпус. Без претензий на оригинальный дизайн, просто надоело, что в столе валяется хорошо звучащая конструкция.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно сказать шикарно. А нутро можно глянуть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

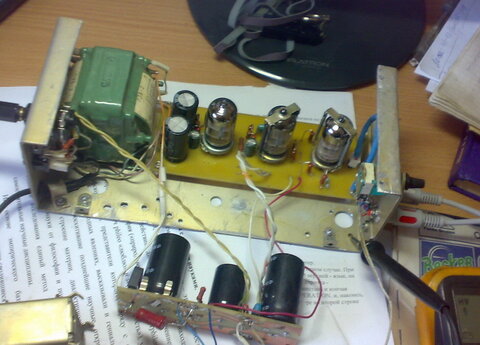

Наконец Юрий появился на форуме с законченной конструкцией.

Я повторил, запустил саму плату, без проблем, но трансформатор выдавал 300в, и весь запас высоковольтных транзюков в эл. фильтре сгорел. Пока отложил конструкцию. Да и трансу быстро нашлось применение.

Юрий, недоделка на печатке с подключением накала к первой лампе будет исправлена в статье?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr
А нутро можно глянуть?

Лёгко




Добавлено после раздумий:

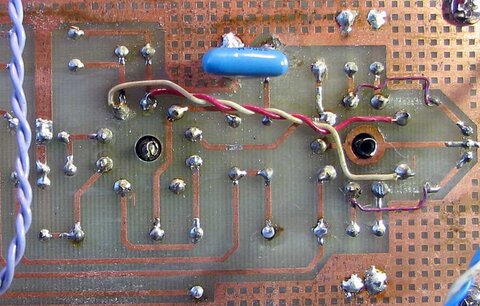

Юрий, недоделка на печатке с подключением накала к первой лампе будет исправлена в статье?

Исправил так :smile: :smile: :smile:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

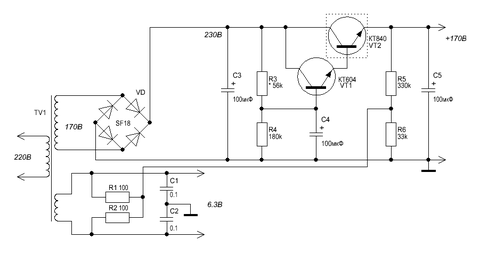

Может кто то будет повторять и нижеследующее, недосказанное пригодиться


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость arhon
Давно изготовленный и опробованный усилитель для наушников Ламповый усилитель для наушников,

наконец, то нашел свой дом – корпус. Без претензий на оригинальный дизайн, просто надоело, что в столе валяется хорошо звучащая конструкция.

Классная коробочка получилась. Сам сейчас в процессес изготовления этой конструкции. Можно ли его использовать как предусилитель? Просто большинству конструкций на лампах (которые сейчас в процессе 6Н3П+6П14П) нужно на вход подавать около 1 вольта. Я такой возможности не имею вот и задумал эту схемку в отдельном корпусе, там глядишь чего то еще соберу (6п3с валяются). Плату я вытравил по образу из статьи. А можно ли набросать расположение элементов на платке, хотя сложного вроде бы ничего нет, но опыта практически не имею жалко если ошибусь и чегото пыхнет. И что за ошибка в печатке? Плата просто на работе, перед глазами нет, чего переделать надо.

Изменено пользователем arhon

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ogmetr
Можно ли его использовать как предусилитель? Плату я вытравил по образу из статьи.

Можно (как бы не пришлось за грубить - ставить делитель) он сам в состоянии раскачать практически любой выходной каскад.

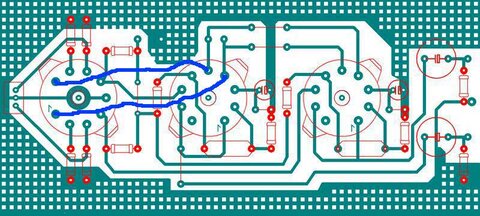

Если плата уже вытравлена сделай изменения как на фото в сообщении #4 я с накалом первой лампы хомутнул.

Картинка с деталями.


Изменено пользователем ogmetr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость arhon

Спасибо за разъяснение для тех кто в танке (это я о себе, но я еще и в каске :smile: ) Загрублять не придется, основные источники у меня пока плеер мп3 и телефон, а там на выходе если 250мвольт есть то хорошо . В статье на входе стоит 6н3п а можно без замены номиналов резюков поменять на 6н1п (первых ни одной в наличии вторых 3 штуки). Спасибо.

Изменено пользователем arhon

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В статье на входе стоит 6н3п а можно без замены номиналов резюков поменять на 6н1п (первых ни одной в наличии вторых 3 штуки). Спасибо.

Чувствительность упадет раза в два. Ку у 6Н1П вдвое меньше чем у 6Н3П. Надо будет изменить печатную плату (цоколевка у 6Н3П и 1П не совпадают). Да и резисторы в аноде и катоде тоже придется подобрать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость arhon
Чувствительность упадет раза в два. Ку у 6Н1П вдвое меньше чем у 6Н3П. Надо будет изменить печатную плату (цоколевка у 6Н3П и 1П не совпадают). Да и резисторы в аноде и катоде тоже придется подобрать.



Спасибо , проще поискать 6н3п, а чем можно заменить без особых "потерь" и перерасщетов? Может теже 6н23 или 24п? (До суботы ждать долго, радиорынок только по выходным, в будни одни мобильщики, резюки уже есть и 23 лампы тоже, собирать уже хочется, даже корпус в винчестере практически готов)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

https://datagor.ru/theory/datasheets/page,1...pravochnik.html

Мини справочник по лампам. Цоколевка и основные режимы.

Сравниваете 6Н3П и те лампы что у вас есть и смотрите что надо менять кроме цоколевки.

На память - е 6Н23П цоколквка такая же как и у 6Н1П - несовместимая с 6Н3П. хотя по Ку 3П и 23П очень близки. Да и по остальным параметрам тоже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость arhon
https://datagor.ru/theory/datasheets/page,1...pravochnik.html

Мини справочник по лампам. Цоколевка и основные режимы.

Сравниваете 6Н3П и те лампы что у вас есть и смотрите что надо менять кроме цоколевки.

На память - е 6Н23П цоколквка такая же как и у 6Н1П - несовместимая с 6Н3П. хотя по Ку 3П и 23П очень близки. Да и по остальным параметрам тоже.



Спасибо, с цоколевкой для меня проблем нет, но с режимами, и посщитать - тут туговастенько, потому и ищу готовые схемы с номиналами, начну наверное паять и без лампочки входной, а в суботу куплю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
