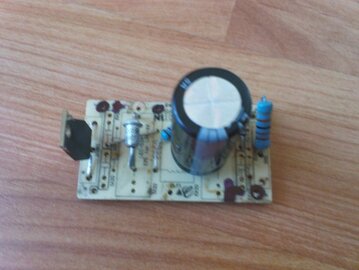

TANk Опубликовано 19 Сентября, 2011 в 08:03 Жалоба Поделиться Опубликовано 19 Сентября, 2011 в 08:03 Это интересно. Фото готового устройства есть? разводку по детально можете дать? Начинающим будет очень полезно. Ссылка на комментарий Поделиться на другие сайты Поделиться

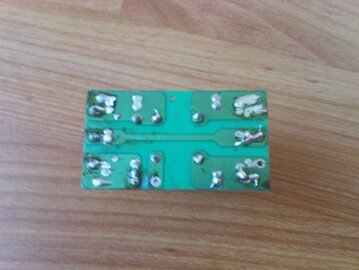

Гость igor1969 Опубликовано 19 Сентября, 2011 в 08:49 Жалоба Поделиться Опубликовано 19 Сентября, 2011 в 08:49 (изменено) вот, тут ничего сложного, я так разместил, а можно и по другому, вариантов множество. Изменено 19 Сентября, 2011 в 09:05 пользователем igor1969 Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 19 Сентября, 2011 в 10:10 Жалоба Поделиться Опубликовано 19 Сентября, 2011 в 10:10 Все таки на мой взгляд так будет правильнее. Добавлен еще один резистор. Соотношение сопротивлений этого делителя определяют напряжение на выходе. тут уже обсуждалось, что если такого делителя не делать, то после полной зарядки конденсатора, транзистор откроется полностью и "дроссель" перестанет сглаживать пульсации. Ссылка на комментарий Поделиться на другие сайты Поделиться

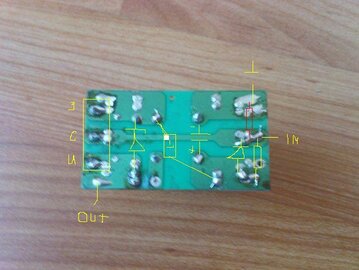

ostap Опубликовано 20 Октября, 2011 в 16:13 Жалоба Поделиться Опубликовано 20 Октября, 2011 в 16:13 (изменено) Здравствуйте! Проверьте пожалуйста правильность разводки печатной платы для 2sk2996. 1- сток (D) 2- исток(S) 0- минус Изменено 20 Октября, 2011 в 16:16 пользователем ostap Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость spb-nik Опубликовано 20 Октября, 2011 в 19:21 Жалоба Поделиться Опубликовано 20 Октября, 2011 в 19:21 С такой платой, сами наверно вполне справились бы, деталей - кот наплакал. Всё нормально, только разрыв сделайте между ног электролита. Ссылка на комментарий Поделиться на другие сайты Поделиться
ostap Опубликовано 20 Октября, 2011 в 19:29 Жалоба Поделиться Опубликовано 20 Октября, 2011 в 19:29 С такой платой, сами наверно вполне справились бы, деталей - кот наплакал.Всё нормально, только разрыв сделайте между ног электролита. Спасибо ! Ну вот свежий глаз косяк заметил :smile: ! С программой пока разобрался За морочился :smile: то не так то это не так (первый раз! :smile: ) Ссылка на комментарий Поделиться на другие сайты Поделиться

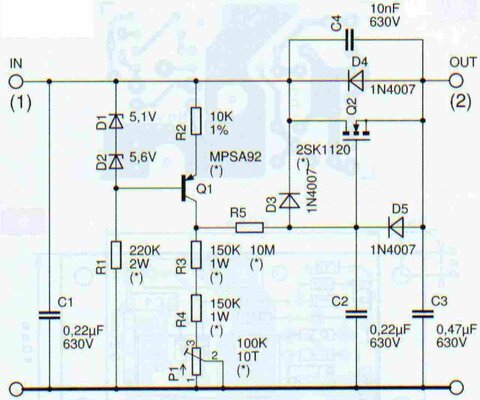

avdeynn Опубликовано 29 Ноября, 2011 в 20:17 Жалоба Поделиться Опубликовано 29 Ноября, 2011 в 20:17 А если собирать дроссель по такой схеме, весьма часто использующейся во французском журнале Electronique Pratique? Или же лучше собирать по схемам, приведенным выше? Правда, насколько я понял, тут плавного возрастания анодного напряжения не происходит. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость spb-nik Опубликовано 30 Ноября, 2011 в 18:30 Жалоба Поделиться Опубликовано 30 Ноября, 2011 в 18:30 Постоянная времени здесь R5C2 = 2,2 секунды. а время полного заряда С2 11 секунд. То есть напряжение питания здесь до 63,2% увеличится за 2,2 сек. а до полного за 11 сек. Если увеличить ёмкость С2. например в 10 раз (2,2 μF), то и время задержки соответственно увеличится в о столько же. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость saloed Опубликовано 8 Декабря, 2011 в 23:03 Жалоба Поделиться Опубликовано 8 Декабря, 2011 в 23:03 Здравствуйте дорогие сограждане. Есть вопрос по "электронному дросселю" на полевике IRF740 описанному выше: -как расчитать падение напряжения на "дросселе", зная ток потребления и напругу? - есть ли смысл ставить отдельные "дроссели" на каждый канал УМЗЧ? В частности, мне необходимо обеспечить напряжение 400в и ток порядка 240-250 mA. Какое напряжение нужно подать на вход устройства? Ссылка на комментарий Поделиться на другие сайты Поделиться
Lektor Опубликовано 23 Февраля, 2012 в 09:17 Жалоба Поделиться Опубликовано 23 Февраля, 2012 в 09:17 Собрал по схеме пост #51. Получается разное падение напряжения на плечах - 30В и 40В. Нельзя ли обойтись как можно меньшим падением? Ссылка на комментарий Поделиться на другие сайты Поделиться
TANk Опубликовано 23 Февраля, 2012 в 15:42 Жалоба Поделиться Опубликовано 23 Февраля, 2012 в 15:42 Напряжение на выходе задает делитель R1/R2 - это напряжение на затворе транзистора. Транзистор включен как истоковый повторитель, поэтому он обязан выдать на выходе это самое напряжение. Чтобы уменьшить падение напряжения на фильтре можно уменьшить номинал резистора R1 - увеличив напряжение на затворе. Если падение напряжения на фильтре будет меньше 15 примерно вольт, то он перестанет работать как фильтр. Вольт 20 уже все работает нормально. Михаил, Разное падение напряжения на фильтрах может быть из за не совсем качественных конденсаторов. Сопротивление R3 и утечка электролита С1 могут уменьшить установленное делителем R1/R2 напряжение на затворе. Попробуй временно убрать электролиты С1 и сравнить напряжения на выходе фильтров. Если будет одинаковым - тогда точно виноваты конденсаторы. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость зензубель Опубликовано 24 Февраля, 2012 в 09:38 Жалоба Поделиться Опубликовано 24 Февраля, 2012 в 09:38 Собрал по схеме пост #51. Получается разное падение напряжения на плечах - 30В и 40В. Нельзя ли обойтись как можно меньшим падением? А транзисторы одинаковые? Просто есть с Rвн 8 Ом, а есть с 0,2 Ом Ссылка на комментарий Поделиться на другие сайты Поделиться
