Гость mosfet

Электронный фильтр (дроссель) - альтернатива дросселю в БП ламповой техники

Рекомендованные сообщения

Гость mosfet

Есть планы собрать гибридник на 6Н27П и КТ825, только вот может дроссель в БП заменить на транзисторный фильтр?

По идее транзисторный фильтр должен вырезать пульсации и фона быть не должно. Видел фильтр на КТ8108 в довольно мощном ламповом усилке (анодные цепи, 300В) и дроссель не нужен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

На стабилизатор похоже, резистор между базой и коллектором + конденсатор на общий провод и всё. Так было в БП усилителя на ГМ70, который делали мои друзья. Там стоял биполярник 2SC1413, резистор на 5Вт и конденсатор типа МБГО с базы транзистора на общий провод.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mosfet

Похоже, только на биполярном транзисторе и проще.

Стабилизатора в схеме со старого портала нет, только CLC-фильтр. У меня же будет полностью открытый КТ945 или КТ8108 с электролитом в цепи базы, химичить с дросселем в лом. Электролит параллельно стабилитрону в стабилизаторе уменьшает пульсации в разы, у меня тот же принцип без стабилизации.

Пример _https://datagor.ru/amplifiers/tubes/page,1,2,221-realnyjj-lampovyjj-usilitel-dlja-naushnikov.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость filosoff

По моему опыту,активные фильтры много эффективнее пассивных... Во всех отношениях... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я так понял фильтр будет работать только на ламповую часть усилителя. Тогда нет ни чего проще чем бросовый полевик типа IRF840 (привел на вскидку) или подобный по схеме, которую привел tank. Весьма эффективно работает. Только после полевика перед конденсатором надо поставить резистор Ом на 500 или больше. Да и конденсатор на 800 мкФ можно уменьшить до 22 мкФ. Я обычно еще в цепь затвора ставлю резистор поменьше и между затвором и истоком защитный стабилитрон. Эта схема кроме своих фильтрующих свойств обладает еще одним ценным качеством. Анодное напряжение растет на лампе медленно вместе с прогревом, что положительно сказывается на ресурсе лампы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jusufas

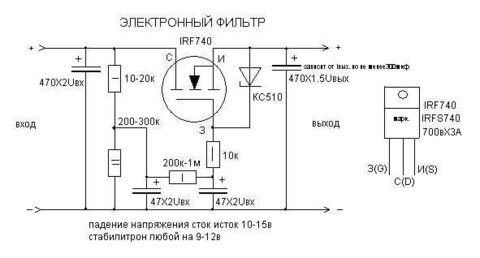

Недавно и я стал таким фильтром пользоватся:



В данный момент вот такой работает:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость d331

Извиняюсь. А можно его ТТХ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость servo

Ток нагрузки и напряжение зависят только от примененных деталей и от постоянки на входе.

Приведенная (эквивалентная) индуктивность порядка 50 Генри. Плавный старт анодного, около 1-2 мин.

Маленькие габариты. Все радости жизни! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость d331

А что за напряжение на выходе-входе и макс. ток? Радиатор я так понимаю не стоит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня такой фильтр стоит в усилителе напряжение на входе 440вольт, на выходе 415. Ток потребления примерно 200мА.

По закону ДжоуляЛенца на транзисторе выделяется примерно 4 Вт тепла в стационарном режиме. В режиме запуска, когда напряжение плавно поднимается с 0 до 420в - мощность рассеивания на транзисторе достигает примерно 20Вт в максимуме, но это на короткое время. Транзистор при этом нагревается градусов до 70-80. Потом немного остывает. Мощные полевики себя превосходно чувствуют при рабочих температурах до 100-120с*. Радиатор транзистору необходим. Сантиметров 20-50 квадратных.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sirwiz

Скажите пожалуйста, при таком фильтре остаётся смысл использовать кенотрон, или смело можно ставить диоды?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
