Что лучше использовать для схемы 6Н3П+6П14П

[Гость pviktor]

6П18П вроде точно, даже ничего не меняя.

[Гость pviktor]

Привет датогорцы, вот решил второй раз повторить эту схему которая с доработанной ООС, трансформаторы твз-ш, и замучал вопрос - конденсатор С4 (в новой схеме С5) в один микрофарад его будет много, а в 0,5 вроде нормально, прикидывал глядя на подобные схемы, но хотелось бы узнать мнение профессионалов. К сожалению в электронике только приступил нормально заниматься этим летом по школьным учебникам физики, так сказать основы основ изучаю, и пока не могу самостоятельно расчитать что нужно. И не открывая новую тему входные конденсаторы - С2 брать керамические или бумажные и на сколько микрофорад.

Изменено 10 Августа, 2010 в 20:26 пользователем pviktor

[Гость sclif]

Здравствуйте Датагорцы.

Давно присматриваюсь к этой схеме, как к перврй своей на лампах.

Начитался всяких форумов и думаю собрать этот усилитель но вместо резисторов в аноде применить электронные дросселя на полевиках, IRF740. Нужна критика или (и) поддержка этой идеи.

Изменено 16 Августа, 2010 в 09:13 пользователем sclif

[TANk]

вместо резисторов в аноде применить электронные дросселя на полевиках, IRF740

Наверное все таки не эл. дросселя, а стабилизаторы тока? Вещи немного разные по своей сути.

Выкладывайте схему, того что хотите сделать, чтобы разговор был более предметным.

[Гость sclif]

Наверное все таки не эл. дросселя, а стабилизаторы тока? Вещи немного разные по своей сути.

Выкладывайте схему, того что хотите сделать, чтобы разговор был более предметным.

Ну например так:

Суть идеи - использовать сей девайс вместо двухватного резистора 220Ом в цепи анода. По доному устройству на канал.

А еще мне достался транс сетевой с двумя накальными обмотками, одна где то 1мм провод, ее я хочу использовать на накал выходных ламп, а вторая проводом 0.5 но с отводом от середины. Где то я слышал, что это жутко-полезно для избавления от сетевого фона питать входную лампу от отдельного накала. Да только как увязать ее среднюю точку с остальной схемой (предполагается стерео-вариант). Моно-вариант можно подсмотреть в схеме "Ригонды", там делитель с анодного на эту среднюю точку. А как быть в стерео-варианте?

Изменено 16 Августа, 2010 в 14:43 пользователем sclif

[TANk]

Все, теперь понял. У меня возникла мысль, что вы хотите использовать полевой транзистор в анодной цепи драйверной лампы вместо резистора R6 (схема из сообщения №3 из этой ветки).

Использование электронного дросселя вместо резистора R11 только приветствуется. Позволит резко уменьшить фон переменки и снизит внутреннее сопротивление источника питания. Единственное замечание: Обе приведенных схемы электронных дросселей работают не совсем корректно. Это больше устройства для задержки подачи анодного напряжения и плавной зарядки конденсаторов фильтра. Евгений (Loki) здесь на форуме уже объяснял почему эти схемы работают неправильно. Я в этом сам убедился. Пришлось в своей статье исправлять схему. Причем не только в статье, но и в усилителе :smile:

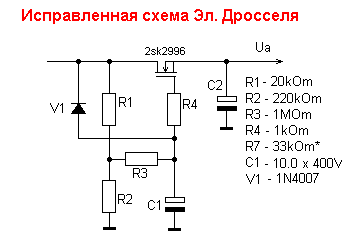

Вот правильная схема. Разница небольшая, всего в один резистор.

[hifi]

Все, теперь понял. У меня возникла мысль, что вы хотите использовать полевой транзистор в анодной цепи драйверной лампы вместо резистора R6 (схема из сообщения №3 из этой ветки).

Использование электронного дросселя вместо резистора R11 только приветствуется. Позволит резко уменьшить фон переменки и снизит внутреннее сопротивление источника питания. Единственное замечание: Обе приведенных схемы электронных дросселей работают не совсем корректно. Это больше устройства для задержки подачи анодного напряжения и плавной зарядки конденсаторов фильтра. Евгений (Loki) здесь на форуме уже объяснял почему эти схемы работают неправильно. Я в этом сам убедился. Пришлось в своей статье исправлять схему. Причем не только в статье, но и в усилителе :smile:

Вот правильная схема. Разница небольшая, всего в один резистор.

R7 - 33kOm* - что за резистор?

Возможна ли замена 2SK2996 на IRF740 ?

[Гость spb-nik]

На R7 внимания не обращайте, это просто кусок из схемы, а замена 2SK2996 на IRF740 вполне возможна.

Изменено 17 Августа, 2010 в 11:16 пользователем spb-nik

[TANk]

При замене 2996 на 740 не забываем про защитный стабилитрон в цепи затвора. У 2996 он встроен внутрь кристалла, а у 740 его нет, и поэтому его надо будет повесить снаружи. Стабилитрон на напряжение 12-15 вольт. Как на схеме Крыницкого из сообщения №65.

Ставить мощный Д815 совсем не обязательно. Хватит и Д814Д или любой буржуйский с током стабилизации порядка 10 мА.

[Гость UR5THL]

Здравствуйте уважаемые Датагорцы!

Вот сделал свой первый усь на лампах по схеме обсуждаемой здесь.

Делал все как описано на этом славном сайте, без изменений, улучшений и прочих изысков. Звук, просто радует.

Назвал именем жены, что б не было препятствий в создании следующего уся (уже заложил) на 6L6.

Немного накосячил с передней панелью, но это был последний кусок текстолита. Так что пока будет так.



Добавлено после раздумий:

Вторая фотка:

Изменено 29 Ноября, 2010 в 19:46 пользователем UR5THL

[TANk]

Красиво получилось. На боковые стенки надо пустить какое нибудь экзотическое (в наших краях, у вас наверное это не редкость) африканское тропическое дерево.

И мне показалось или на самом деле один из индикаторов стоит "спиной" ?

[Гость UR5THL]

И мне показалось или на самом деле один из индикаторов стоит "спиной" ?



Да, зрение у Вас отличное. Один индикатор стоит задом. Пока они еще не подключены. Жду конденсаторы на 0,1х400в.

Хотя можно и без него. Как Вы (если не ошибаюсь) и предлагали на одной из веток. Да, коробки на выходные трансы сделал из металических коробок из под чая Дилмах. Вырезав верх с отверстием для крышки.



А боковины уже заказал. Дерево называется - муква. Довольно красивый рисунок и твердое.
