Что лучше использовать для схемы 6Н3П+6П14П

[Гость pviktor]

Был на местном рынке ТВЗ-1-9 или ТВЗ 1-1 не нашел, но продавец предложил взять ТВ-ЗШ, подойдут ли они ? и не совсем понял как подключать его - есть 4 вывода, 2 с толстым проводом, два с тонким, с тонким как я понимаю - на колонки, извиняюсь за дурацкие вопросы, в очередной раз :-(





а вот, что указано на них n1=3000 ПЭВ-1-0,125 n2=91-10,500 и L1 =9 Г мин.

Изменено 1 Февраля, 2010 в 21:35 пользователем pviktor

[Гость glc]

ТВ-3Ш подойдёт, но он рассчитан на нагрузку 4Ом. Выводы с тонким проводом-первичная обмотка, с толстым-вторичная, на колонки. Всё же постарайтесь найти ТВЗ1-1, по звуку он значительно лучше. В этих трансах обычно нет прокладки немагнитного зазора. Нужно аккуратно снять обойму, и между пакетом I-пластин и Ш-пластинами проложить полоску кальки. Затем собрать транс.

[Гость 372]

Был на местном рынке ТВЗ-1-9 или ТВЗ 1-1 не нашел, но продавец предложил взять ТВ-ЗШ, подойдут ли они ? и не совсем понял как подключать его - есть 4 вывода, 2 с толстым проводом, два с тонким, с тонким как я понимаю - на колонки, извиняюсь за дурацкие вопросы, в очередной раз :-(

а вот, что указано на них n1=3000 ПЭВ-1-0,125 n2=91-10,500 и L1 =9 Г мин.

По коэффициенту трансформации условно-годен для нагрузки 4 ом.

По калибру провода первичной обмотки - слаб.

Ток покоя 50 мА, для такого режима оптимально 0.18 по эмали, допустимо 0.15 (как у ТВЗ1-9).

Этот трансформатор, скорее всего, будет греться, может и перегореть.

Там, где провод в красной изоляции - первичная обмотка.

Там, где толстый в эмали - вторичная.

Лучше самому проверить омметром - большее сопротивление - первичная, к лампе.

Меньшее - вторичная, к динамику.

Динамик возьми похуже, к колонке сразу не цепляй.

Мало ли - напутаешь.



В схеме из этой ветки между 9 и 7 лапой 6п14п надо поставить резистор 100-300 ом (какой под рукой), оптимально 200 ом.

Соединять их напрямую как-то нежелательно.

Изменено 1 Февраля, 2010 в 22:23 пользователем 372

[Гость pviktor]

Спасибо большое, буду пробывать, надеюсь собрать сегодня свой первый пробный ламповик, а затем приступать к работе над чем нибудь качественным.

[Гость 372]

Конечно.

Главное, комплекс преодолеть - перед высоким напряжением и всё такое...

Но голыми руками лазить в схему не надо...

[Гость pviktor]

А еще хотелось бы уточнить, "С2 -0,027 микрофарада пленочный" практически нереально заказать - какой тогда лучше тогда использовать К73-17 0.022 мкФ х 400В (5%) или К73-17 0.033 мкФ х 400В (5%), опять таки извиняюсь за глупый вопрос..

[Гость 372]

А еще хотелось бы уточнить, "С2 -0,027 микрофарада пленочный" практически нереально заказать - какой тогда лучше тогда использовать К73-17 0.022 мкФ х 400В (5%) или К73-17 0.033 мкФ х 400В (5%), опять таки извиняюсь за глупый вопрос..

Дай конкретно ссылку на ту схему, по которой собираешь.

Может он там вообще даром не нужен... Лампы какие заготовил? С выходным трансформатором уже понятно, какой он.

Сетевой какой?

Изменено 5 Февраля, 2010 в 17:23 пользователем 372

[Гость pviktor]

Сетевой взял та112 и тн 44, лампы 6н3п-е и 6п14п, как источник звука пока планирую использовать обычный плеер - вернее даже нокию, так как ничего лучше нету (или обязательно нужно через линейный выход подключать?), конеденсаторы электролитические почти все больше по вольтажу (ну это вроде же безразницы и даже лучше?) - а так вроде всё стандартное.



вот тут еще чуть более модифицированный вариант, откуда взял печатку _https://diyfactory.ru/index.php?option=com_content&task=view&id=69&Itemid=53



колонки думаю пока взять 6 омный от давольно поношенного музыкального центра LG

Изменено 5 Февраля, 2010 в 17:53 пользователем pviktor

[Гость 372]

А, про трансформаторы я проглядел.

ТА112 - 200-вольтовые обмотки - в аккурат. Их там две, так что можно и кенотронное питание потом организовать. По 6ц4п на каждый канал.

180В лучше не трогать, ток у неё маленький.





R1, R2, C2 даром не нужны.

Их функцию выполнит конденсатор 0.068uF, поставленный на место С4.

1uF для ТВЗШ - сильно уж много... да и вообще - много. Не только для ТВЗШ.

Его поставь на место С1, на всякий случай. У некоторых источников звука есть постоянное напряжение на выходе, так вот чтобы они часом не погорели...

Про это же всё уже толковали до меня.



На опорное напряжение - вольт 40 с R11/R12 надо бы повесить конденсатор. Если его реализовать.

Хотя его эффект (опорного) здесь сомнителен. Можно и конденсатор не вешать, и убрать R11, а вместо R12 поставить перемычку на землю.

R13, R14 - никак не по 1К, а поменьше...



Если будут отдельные выпрямители на каждый канал - R10 можно убрать. Можно его убрать и так... большой беды не будет, думаю, стереоразделение по каналам не рухнет :smile:, да и при питании 280В усилитель работоспособности не потеряет.



При отключенной ООС - разомкнутом JP1 - усилитель будет играть по другому. Если ООС вообще не будет в усилителе - можно подключить конденсатор, пунктиром нарисован, 100uF и выше (до 1000, дальше увеличивать - смысла нет), напряжением хоть на 6.3В, там всяко ниже. Если ООС будет таки подключаться - с конденсатором её использовать нельзя :smile: - это всё равно что его повесить просто на выход усилителя. Можно поставить тумблер, центральным контактом прицепить на точку соединения катода и R4, а крайними - на конденсатор - один, на OOC (R5) - другой.



Про заказ Люндаллов - PP - это не для такой схемы.

Про заказ его - не скажу, не покупал готовые трансформаторы.

Думаю, есть и дешевле.

У всяких "аудиоинструментов" и прочих.

И потом, тут кто-то из обитателей портала мотает трансформаторы.

Думаю, за те же деньги всяко лучше массовых трансформаторов сделают - или универсальный, с кучей отводов, или наоборот, под конкретную схему и лампу.

Изменено 5 Февраля, 2010 в 19:28 пользователем 372

[Гость leopold]

Я делал по этой схеме, может пригодиться :smile:





[Гость pviktor]

О, огромнейшее спасибо, редко встретишь такой развернутый ответ, а выпрямители на каждый канал серьезно улучшат звук? просто уже сделал один общий, стоит ли делать на два, а если делать то вместо R10 перемычка?



> опорное напряжение

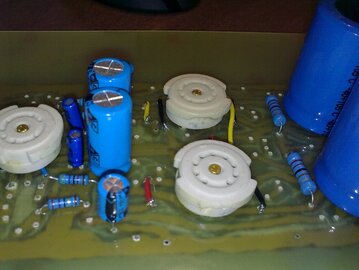

это я не совсем понял, чего это такое и можно ли не вешать - схему делал первый раз в своей жизни и делал без ЛУТа, а рисовал цапонлаком, вроде получилось но выглядит очень страшной и места практически для ввода новых деталей нету.



если не делать опорное напряжение, тогда значит вроде надо сохранить R11 и R12 на своих местах и конденсатор C6 на 0,1 микрофарад тоже оставлять ?



> Если ООС вообще не будет в усилителе - можно подключить конденсатор, пунктиром нарисован, 100uF



Я не совсем понял, что такое ООС, чего оно даёт и как его использовать использовать - но можно ли не вставлять "пунктиром нарисованный 100uF" при отсутствии ООС (хотя вероятно оно будет включено и тогда он и не нужен будет)



Еще раз извиняюсь за глупые вопросы.

[TANk]

Резисторы R13 R14 которые делают виртуальную среднюю точку обмотке накаля вы убрали зря. Получилось, что обмотка накала замкнута накоротко.

Конденсатор в катоде входной лампы поставить можно - это увеличит усиление входного каскада, но тогда придется убрать цепь ОС из усилителя, она все равно работать перестанет.

Конденсатор С1 тоже не нужен. Вычеркивайте и заменяйте перемычкой точно так же как вы сделали с С2
