Что лучше использовать для схемы 6Н3П+6П14П

[Гость 372]

Я не совсем понял, что такое ООС, чего оно даёт

------------------------------------------------------------

R5 - отрицательная обратная связь.

В общем, когда выходная лампа включена именно так - 9 ногой на + высокого напряжения - тогда это нужно.

Иначе звук будет "на слух" слишком звонкий и резкий.

{Кстати, если при включении усилитель начнёт верещать (свистеть, пищать) - разомкни JP1. Если после этого перестанет верещать - отключи питание и поменяй местами концы любой из обмоток выходного трансформатора. Замкни JP1 и снова включи :smile:}

Если через резистор 200 ом включить 9 лапу (отцепив от её от + высокого напряжения, конечно) на 7-ю - это уже называется "триодное включение" - с подключенным R5 звук может стать глуховатым.

Попросту - так.

В общем, делай, как делается. Главное, шоб не дёрнуло и заиграло.



Принципиальное - вот.

R1, R2, C2 даром не нужны.

Их функцию выполнит конденсатор 0.068uF, поставленный на место С4.

Его (1uF) поставь на место С1, на всякий случай.

R13, R14 - никак не по 1К, а поменьше... (150-300 ом)





Резисторы R13 R14 которые делают виртуальную среднюю точку обмотке накаля вы убрали зря. Получилось, что обмотка накала замкнута накоротко.

На рисунке зачёркнуты номиналы, но не резисторы.

Килоомные резисторы значительно хуже справляются с фоном, нежели общепринятые 150-200 ом.



С1 - нужен. Когда будет знать, что такое "постоянное напряжение на выходе источника сигнала", тогда уберёт. А так пока - побережём тот самый источник сигнала... Много CD проигрывателей пало героической смертью именно так...



По сети, к сожалению, гуляет слишком много сырых схем, радостно выложенных "первоизготовителями".

А мальчишки потом парятся и добывают абсолютно ненужные детали.

Не все живут в городах, где есть с десяток магазинов и несколько толкучек.

Не у всех есть достаточно денег на эти детали.

Не везде помойки завалены выброшенной техникой, которую можно разобрать.



Почему-то схемы того же уважаемого А.И.Манакова, несмотря на огромный (думаю так) запас у него всяческих комплектующих и железяк, отличаются именно отсутствием всчяческих излишеств.

Изменено 5 Февраля, 2010 в 21:12 пользователем 372

[Гость pviktor]

Спасибо огромное, как я понимаю R2 - не монтировать, C2 перемычка, С1 1 микрофарад, С4 - 0,068 микрофарад, и надеюсь последний глупый вопрос - R1 перемычка или оставить пустое место?

[Гость 372]

Таки где перемычка не нарисована - там её и не надо :smile:



Пустое место, конечно. Сам посмотри - такой перемычкой - вход замкнёшь. Усилителю, конечно, ничего не будет - но где он сигнал возьмёт, чтобы его усиливать? Если весь сигнал через перемычку в землю уйдёт...

[Гость pviktor]

Не хотелось бы создавать еще один топик, так что напишу здесь.

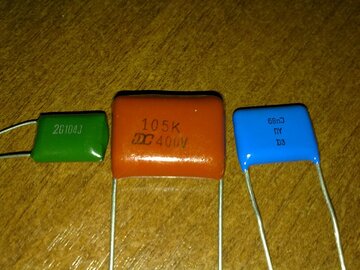

Купил конденсаторы на 0,068 μF* 400в (68nJ nY D3) ( это вроде голубой), на 1 μF*400в (105k 400v) (это вроде коричневый) и на 0,1μF*100в (2G104J) - хотел бы убедиться в правильности своих догадок и попросить определить (а лучше подсказать где взять книжку по китайской(?) нумерации), что за зверь 100nl 230v 9007. Еще раз извиняюсь за глупые вопросы.

Изменено 6 Февраля, 2010 в 21:33 пользователем pviktor

[Гость leopold]

Зачем книжка? =)

100nl 230v 9007

это переводится как 100 нф, допуск - 230 вольт, дата выпуска - 90 года 07 месяца



есть вот такой листик - мож пригодится



[Гость pviktor]

О, спасибо!

[Гость pviktor]

ТА112 - 200-вольтовые обмотки выдают 230 - я читал на форуме, что такие отклонения в пределах нормы, но не слишком ли много будет - или просядут со старостью (вроде такой эффект есть, а транс новый) ?

[Гость leopold]

Вполне нормальное напряжение, у меня (см. выше на схеме) после выпрямителя +300, а до ~ 220 вольт

[Гость pviktor]

спасибо, сейчас перепаяю )

[Гость leopold]

Да, самое важное, усилок не включай без нагрузки (колонки) иначе сгорят твои ТВЗ =(

На время теста можешь повесить эквивалент - резистор 5,1 Ом - 5W

[Гость pviktor]

Во, это важное предупреждение, спасибо !

[Гость pviktor]

странно там где должно быть +49 на ножках -30ть, а где 275 - 310, 6н3п накал горит и лампочка прилично греется, а 6П14П холодны и мертвы (перебрал 4 штуки) ( хотя накал 6,3 идет) - 6П14П брал бушные, других не было, собственно вопрос - это в схеме где то косяк большой при пайке допустил я или стоит поискать 6н14п новые?

Изменено 8 Февраля, 2010 в 08:56 пользователем pviktor
