Классическая схема усилителя на Ge германиевых транзисторах

[Гость dimusl]

Нарисовал плату под вариант на ГТ806. ... В общем, жду критики и ваших советов.



Очень интересно,

Я как-то забыл, когда писал предыдущий пост, что в исходной статье содержится чёткое предупреждение: печатная плата очень сильно ухудшает звук, настоятельно рекомендуется использовать навесной монтаж.

Значит, можно будет проверить, действительно ли печатка ухудшает звук.

Кстати говоря, почему и попросил г-на Корниенко поделиться печаткой: по его фотографиям непонятно, он сам собирал на печатке или навесом. Может, он откликнется?



С уважением - Дмитрий

[Datagor]

ДрУги, привет!

Недавно сам автор (Жан) зарегистрировался у нас. Будем надеяться на его ответы и советы.

:smile:

[Гость dimusl]

ДрУги, привет!

Недавно сам автор (Жан) зарегистрировался у нас. Будем надеяться на его ответы и советы.

:smile:



Да, это было бы очень хорощо!

[Гость dimusl]

Всем здравствуйте.Теперь я здесь.По мере сил постараюсь ответить на ваши вопросы.Есть новые схемы усилителей,поделюсь в ближайшее время.



Ждём!

Заранее спасибо!

С уважением - Дмитрий

[Гость kickstarter]

Господа, кто-то меня сглазил. Несколько лет назад собирал этот усилитель, затем он канул в лету. Недавно решил сделать заново. Делал 4(четыре) раза. При запуске одна и та-же проблема, на динамик идёт гул, вылетает гт402 (vt2) коротится переход эмиттер-коллектор. Всё перепроверял, сжёг уже кучу парных по h21э гт402.

[Гость kickstarter]

Здравия желаю, Жан.

Проверил всё на много раз ещё перед запуском, тем более уже собирал ранее не раз и всё работало. Причём сейчас при первом запуске работал нормально, со второго сгорел, попробую ещё один вариант монтажа, с минимумом проводов. Хорошо-бы увидеть авторский монтаж, если это возможно, конечно.



Кстати, Жан. Как вы прокомментируете использование п4б на выходе? Просто их у меня имеется избыток.

Изменено 12 Мая, 2011 в 16:49 пользователем kickstarter

[Гость mastersound]

Здравствуй Степан!

Германевые транзисторы - не только быстро работают, но и быстро пробиваются...

Поэтому все пуско- наладочные работы желательно проводить от стабилизированного БП с ограничением мощности!

В крайнем случае поставить в разрыв питающего провода ограничительный резистор.

[michaelgrey]

Re: Недавно решил сделать заново. Делал 4(четыре) раза. При запуске одна и та-же проблема, на динамик идёт гул, вылетает гт402 (vt2) коротится переход эмиттер-коллектор. Всё перепроверял, сжёг уже кучу парных по h21э гт402.



Надо проверить цифровым тестором номиналы резисторов R4, R5 на соответствие в схеме , а также одинаковость сопротивлений R8 и R9. А R13- ток покоя, у Вас переменник или постоянные подбираете?

[Гость kickstarter]

Ну, вот. Дело вовсе не в машине, дело в прокладке между рулём и сидением. Проблема была в неверной информации по гт905, спутаны местами эмиттер и база (не доверяйте поисковику). Теперь всё запустилось. Только проблем не убавилось. Шипит страшно и баса мало. Отключение обратной связи немного поправило проблему с басом. В схеме были следующие изменения: выходники гт905, R10/11 - 2.2 Ом, С2 - 220 μF, R3 - 4.7 кОм, C1-плёнка на 8,2 μF. Все резисторы парные. Блок питания - 2 трансформатора Torytrans номинальной мощностью 50 Вт, выпрямленного напряжения - 36 В, диоды д305, конденсаторы 50В/4700μF(одинаковые в БП и на выходе), все шунтированы КСО. Помогите, что может быть не так.

[michaelgrey]

Ну, вот. Дело вовсе не в машине, дело в прокладке между рулём и сидением. Проблема была в неверной информации по гт905, спутаны местами эмиттер и база (не доверяйте поисковику). Теперь всё запустилось. Только проблем не убавилось. Шипит страшно и баса мало. Отключение обратной связи немного поправило проблему с басом. В схеме были следующие изменения: выходники гт905, R10/11 - 2.2 Ом, С2 - 220 μF, R3 - 4.7 кОм, C1-плёнка на 8,2 μF. Все резисторы парные. Блок питания - 2 трансформатора Torytrans номинальной мощностью 50 Вт, выпрямленного напряжения - 36 В, диоды д305, конденсаторы 50В/4700μF(одинаковые в БП и на выходе), все шунтированы КСО. Помогите, что может быть не так.



Вот выдержка с Вегалаба, похоже тема была удалена. Здесь про использование других германиевых транзисторов в этом усилителе.

Прошу_помочь_по_усилителю_на_ге_транзисторах.rar

[Гость kickstarter]

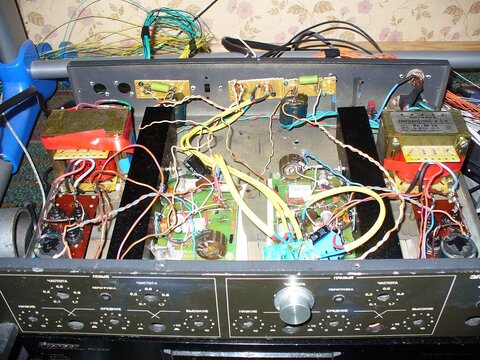

Вашему вниманию вторая версия усилителя.



Добавлено после раздумий:



Добавлено после раздумий:

[Гость dimusl]

Уважаемые мастера и все, кто делал этот усил, помогите, пожалуйста!



Спаял я , наконец, макет первого варианта, на П217. Питание 33...34 В, постоянка на выходе 2 мВ, выдаёт на 4 Омах на синусе примерно 16 Вт (6,1...8,2 В). Благодаря помощи моего тёзки (ещё раз спасибо!) повозился с ёмкостью в цепи ООС. И возникли вопросы.



1. Вот фото.







Оказалось, что форма меандра на выходе при ёмкости 330 пФ почти точно (на глаз) повторяет форму меандра на входе, ту, что выдаёт генератор. И без этой ёмкости, естественно, тоже. Когда была поставлена ёмкость 3300 пФ, выбросы исчезли, но и форма меандра несколько изменилась. Так надо ли вообще насиловать схему этой ёмкостью?



2. Кто-нибудь снимал АХЧ этой схемы? У меня получилось, что с 2500 Гц начинается плавный спад усиления: на 8 кГц напряжение на нагрузке составляет 0,88 от напряжения при 80...2000 Гц, на 12500 Гц 0,85, на 1600 Гц 0,80, а на 20 кГц 0,63.



График (цифры - это вольты):





Это нормально?

Когда люди писали, что недостатка высоких не ощущают, АХЧ была у них примерно такой?



Подключить акустику пока не могу, нагрузка - резистор 4 Ома (примерно).



Спасибо!



С уважением - Дмитрий
