Классическая схема усилителя на Ge германиевых транзисторах


Гость ramsis

Рекомендуемые сообщения

Нормально. Полтора вольта ещё не хватает. Или вольтметр врёт.

Тестер MASTECH MY-68 врать не должен. А полтора вольта не хватает до чего? При пробном пуске усилителя выгорел VT2 (ГТ402) (закорочен переход коллектор/эмиттер) и раскалился R8 и может что-то ещё, пока не понял.

Изменено пользователем kickstarter
Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 379
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

перечитал всю тему и ни где не написано про П210, или они в эту схему не подходят? просто у меня кроме П210 ни чего другого нет, кто подскажет искать 217? или ставить то что есть?

Ссылка на комментарий
Поделиться на другие сайты

перечитал всю тему и ни где не написано про П210, или они в эту схему не подходят? просто у меня кроме П210 ни чего другого нет, кто подскажет искать 217? или ставить то что есть?

Если ставить П210, будет завал по ВЧ (около 10кГц, насколько помню) и с П217(213/214) тоже самое.

Ссылка на комментарий
Поделиться на другие сайты

Если ставить П210, будет завал по ВЧ (около 10кГц, насколько помню) и с П217(213/214) тоже самое.



обидно блин. хотелось послушать какой звук, ну ладно как найду чего нибудь подходящее тогда и попробую :smile:

Ссылка на комментарий
Поделиться на другие сайты

  • 4 месяца спустя...

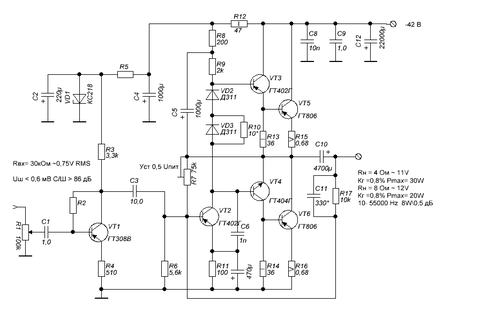

Нашёл схему Цехисели на ГТ 806. Перерисовал сам в Splan.


Там на оригинале еще типы применяемых конденсаторов проставлены и Бэтки транзисторов.

VT1 > 100

VT2 = 140

VT3, VT4 = 90

VT5, VT6 = 80

Ссылка на комментарий
Поделиться на другие сайты

В схеме (ответ 54) ошибка. В VT4 коллектор и эмиттер попутаны местами.

Изменено пользователем Корниенко В.А.
Ссылка на комментарий
Поделиться на другие сайты

В схеме (ответ 54) ошибка. В VT4 коллектор и эмиттер попутаны местами.

Точно, теперь исправил.

А не подскажете, почему у C5 весьма большая ёмкость?

Ещё понятно - R5 рассчитывается от напряжения питания и тока первого каскада, а R2 - какой должен быть по номиналу?

Скорее всего на вход ещё фильтр нужно ставить.

Изменено пользователем Сергей aka MGrey
Ссылка на комментарий
Поделиться на другие сайты

Так все-таки, подскажите пожалуйста, номинал R2.

R2 открывает VT1, я бы ориентировался на половину напряжения питания, чтобы была половина питания каскада на R3, половина на VT1 + R4.



Добавлено после раздумий:

Получается около 3 мА ток через транзистор, может это и не оптимально для ГТ308, у него Iк=50мА, может Цехисели задавая ток через этот транзистор меняет звук усилителя.

Ссылка на комментарий
Поделиться на другие сайты

  • 2 недели спустя...

Даже не сомневался. Уже лет пять знаю, что оно классно работает. Схему лучше повторить точно, не внося в нее изменений. ...



Уважаемый г-н Корниенко, не могли бы Вы поделиться печаткой для самого первого варианта схемы Цихисели?

Можно в E-mail:



dlaletin@yandex.ru



Спасибо!



С уважением - Дмитрий

Ссылка на комментарий
Поделиться на другие сайты

  • 4 недели спустя...

Нарисовал плату под вариант на ГТ806. В первом каскаде AC128. Мне нужна плата именно с такими габаритами.

Попытался сделать звезду. Надо-ли делать полигоны под общий провод и в каких местах? Пустые окружности - это для вывода проводов на другую сторону. В общем, жду критики и ваших советов.

Цех_ГТ806_2.rar


Изменено пользователем Сергей aka MGrey
