Ремонт и модернизация усилителя ВЕГА 50У-122С

[hsv7676]

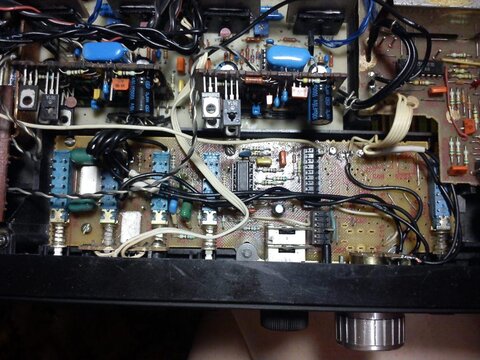

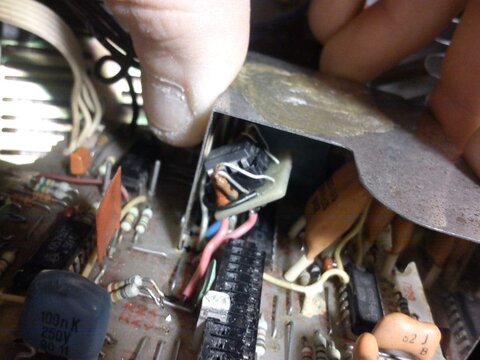

поменял поочередно VT6/VT4/VD1/VD2/VT2 (в соотв. порядке) - в итоге после замены VT2 вроде нормализовалось (3 часа отработал без выкрутасов).





Я чет не стал особо лютовать - поменял только 157ю на 1434ю в блоке тембров, а блок коммутации вообще еще не трогал (хотя смысла в нем ноль, ибо источник звука за более чем 10 лет использования всегда был один).



Я тоже сначала пощадил вставив 1434, а когда всё купировал... обратно не верну ни при каких обстоятельствах. Однако мой основной усилитель Вега не переиграла.

Изменено 18 Марта, 2013 в 20:42 пользователем hsv7676

[hsv7676]

Один из насущных вопросов - щелчки. После настройки УН при включении щелчков практически не слышно, а вот при выключении отчётливо прослушивается. На предыдущем усилителе эту проблему я решил просто шунтированием контактов выключателя. Конечно не совсем вроде корректно, ведь через конденсатор постоянно в цепи течёт небольшой ток, но щелчков нет вообще, а значит проблема решена. Тут в Веге это не прокатывает.

Эту проблему кто нибудь как нибудь решал?

[hsv7676]

Ещё один вопрос, возникший далеко не только у меня, цитата ниже.



*** Усовершенствование усилителя ВЕГА 50У-122С

Написал Р. Шарафумдинов

вторник, 23 Сентябрь 2003

... Резистор R61 750 Ом заменить на резистор со стандартным номиналом и соединить с общим проводом, R67 100 Ом и соединить с выходом усилителя до фильтра акустических систем.

R61 и R67 подбираются при настройке (соединить R61 с общим проводом или с выходом усилителя) ...

***



1. Это как? Грубо: R61 эмиттер--330 Ом--общий--330 Ом.--эмиттер; R67 эмиттер--47 Ом--общий--47 Ом.--эмиттер ?

2. (R61 и R67 подбираются при настройке) Что именно и где именно должно быть настроено?

Изменено 21 Марта, 2013 в 05:43 пользователем hsv7676

[picap]

А вот это хорошо бы было спросить у товарища Шарафумдинова. :smile:

Я тоже в рядах тех , кто не понял сие писание . :smile: :smile:

[Гость 1exx]

Один из насущных вопросов - щелчки.

...

Эту проблему кто нибудь как нибудь решал?

У меня сейчас 2 веги: моя и друга - моя по упрощенной схеме (нет индикаторов перегрузки/сеть/таймера отключения/доп. выходов ас) и его чистая "ААА" модель со всеми фишками. Так вот, во второй как раз таки присутствуют эти "щелчки", но только когда идет отсчет на отключение с миганием диодов - думал, что так и задумано.



Ещё один вопрос, возникший далеко не только у меня, цитата ниже.



*** Усовершенствование усилителя ВЕГА 50У-122С

Написал Р. Шарафумдинов

вторник, 23 Сентябрь 2003

... Резистор R61 750 Ом заменить на резистор со стандартным номиналом и соединить с общим проводом, R67 100 Ом и соединить с выходом усилителя до фильтра акустических систем.

R61 и R67 подбираются при настройке (соединить R61 с общим проводом или с выходом усилителя) ...

***



1. Это как? Грубо: R61 эмиттер--330 Ом--общий--330 Ом.--эмиттер; R67 эмиттер--47 Ом--общий--47 Ом.--эмиттер ?

2. (R61 и R67 подбираются при настройке) Что именно и где именно должно быть настроено?

Я эту часть для себя исключил как непонятную. Оказывается не я один не понял :smile:

[hsv7676]

У меня сейчас 2 веги: моя и друга - моя по упрощенной схеме (нет индикаторов перегрузки/сеть/таймера отключения/доп. выходов ас) и его чистая "ААА" модель со всеми фишками. Так вот, во второй как раз таки присутствуют эти "щелчки", но только когда идет отсчет на отключение с миганием диодов - думал, что так и задумано.





Я эту часть для себя исключил как непонятную. Оказывается не я один не понял :smile:



У меня можно сказать ААА, только когда плату новую делал индикатор добавил, а защиту убрал. Таймер отключил, а щелчки то остались, хотя думаю не в них дело. Диоды, резисторы, конденсаторы ни чё не помогает :smile: , аж интересно стало - "где собачий труп" :smile:

Изменено 21 Марта, 2013 в 18:24 пользователем hsv7676

[hsv7676]

Простите, но бестолковлюсь дальше :smile:



Починили, настроили и с чувством собственного достоинства наблюдаем красивую синусоиду. А как проверить работоспособность вольтодобавки?

Проверял на 1кГц. до ограничения. На коллекторах выходников напряжение поднялось до 25B. Добрых 5В типа недодаётся. Это возможно построить R37/39 и R38/40 ?

Изменено 23 Марта, 2013 в 07:01 пользователем hsv7676

[hsv7676]

Ещё 5 копеек...

Есть прочитанная думаю всеми присутствующими статья: "Доработка Вега 50У-122С или о том, как Вега усилителем стала." В ней есть рекомендации по улучшению качества "злосчастной" Веги и я бы сказал ряд из них спорны. Хочу остановиться на одной. Замена (см.схему) R67/68 со 100 Ом. на 47 Ом. сия замена была произведена и мной. Потом неделю целую я мучительно искал от чего греются до нельзя на вдвое увеличенных радиаторах предвыходные транзисторы. Меняю резистор обратно и о чудо, радиаторы просто достаточно тёплые и все режимы практически без изменений, только ток покоя пришлось подуменьшить после прогрева. Так, что эту замену я чисто от себя не рекомендую воплощать. Не совсем дураки видать Вегу расчитывали.

Изменено 28 Марта, 2013 в 15:48 пользователем hsv7676

[Гость 1exx]

Починили, настроили и с чувством собственного достоинства наблюдаем красивую синусоиду. А как проверить работоспособность вольтодобавки?

Проверял на 1кГц. до ограничения. На коллекторах выходников напряжение поднялось до 25B. Добрых 5В типа недодаётся. Это возможно построить R37/39 и R38/40 ?

Судя по-всему ими и регулируется момент "подачи". Fox в своей статье говорил, что без развязки питалова (23 и 33 В) она не работает вообще, а с развязкой и уменьшением R37/39 работает кое-как.



Ещё 5 копеек...

Есть прочитанная думаю всеми присутствующими статья: "Доработка Вега 50У-122С или о том, как Вега усилителем стала." В ней есть рекомендации по улучшению качества "злосчастной" Веги и я бы сказал ряд из них спорны. Хочу остановиться на одной. Замена (см.схему) R67/68 со 100 Ом. на 47 Ом. сия замена была произведена и мной.

...

Спасибо, мне была непонята эта замена - а теперь и трогать не буду значит.



Вопрос: на схеме в статье нет конструкции в УМ на VT23/VT25(левый канал) и VT24/VT26(правый канал) связанные между собой, на других схемах (у меня в том числе) она есть, но что делает мне не понятно :smile: Никто не знает предназначение этого?

[hsv7676]

Вопрос: на схеме в статье нет конструкции в УМ на VT23/VT25(левый канал) и VT24/VT26(правый канал) связанные между собой, на других схемах (у меня в том числе) она есть, но что делает мне не понятно :smile: Никто не знает предназначение этого?



Это ещё одна защита, но из-за специфики включения каскадов УМ и как следствия включения этой самой защиты последняя, как утверждают, не работает. Я её в новой плате и разводить не стал. В результате был один инциндент с последствиями, что с ней, что без неё. Так, что судя из парктики она такая нафик тут не нужна.



По вольтодобавке... Получил следующее разъяснение работы каскадов:

"...Фактически на тех двух транзисторах собран составной транзистор, и работают они как один. Например, в паре VT38 VT42 можно считать что база этого составного транзистора - это база VT42, эмиттер составного транзистора - это эмиттер VT42, а коллектор составного транзистора - это эмиттер VT38

Транзистор этот приоткрывается только тогда, когда напряжение на делителе R38 R64 становится выше +23В, тогда ток начинает течь от источника +33В к коллектору VT32, а диод VD52 при этом запирается. Точно так же работает и другое плечо, только там напряжения имеют другой знак. Смысл в том, что открывание происходит только на пиках сигнала, в результате на малом сигнале выходной каскад работает от +/-23В, но пики могут быть почти до 30В

Для того, чтобы проверить работает вольтодобавка или нет, нужен осциллограф. Желательно наличие генератора, но можно и на музыкальном сигнале. Нужно просто посмотреть при какой амплитуде происходит ограничение напряжения. Колонки при этом лучше не подключать, а слегка нагрузить мощным резистором на несколько десятков Ом





koyodza

Re: ремонт Вега 50У-122с... "



Вот теперь осмысливаю как корректней поднять чувствительность (возможно "уменьшение R37/39" это единственное решение) :smile:.

Изменено 29 Марта, 2013 в 18:23 пользователем hsv7676

[Гость 1exx]

Это ещё одна защита, но из-за специфики включения каскадов УМ и как следствия включения этой самой защиты последняя, как утверждают, не работает.

Спасибо.



А опыт со стабилитронами никто не повторял? Решил перед установкой 574ых провести сравнение убрав на одном из каналов стабы без изменений сопротивлений: ноль на 3-ей ноге есть, напряжение на 4 и 7й ногах ОУ с прежних +/-11,4...7 выросло до +/-20. Конечно, с заменой сопротивлений снизится к номиналу, однако, отсутствие нормальных даташитов на 574е/544е породил вопрос:

в стандартной веге ОУ питаются 12ю вольтами - почему? у 544-ых искажения при 12В меньше, чем при 15В питания или банально сэкономили на стабилитронах на 15В? к какому значению лучше стремиться в своей схеме?

[hsv7676]

Спасибо.



А опыт со стабилитронами никто не повторял? Решил перед установкой 574ых провести сравнение убрав на одном из каналов стабы без изменений сопротивлений: ноль на 3-ей ноге есть, напряжение на 4 и 7й ногах ОУ с прежних +/-11,4...7 выросло до +/-20. Конечно, с заменой сопротивлений снизится к номиналу, однако, отсутствие нормальных даташитов на 574е/544е породил вопрос:

в стандартной веге ОУ питаются 12ю вольтами - почему? у 544-ых искажения при 12В меньше, чем при 15В питания или банально сэкономили на стабилитронах на 15В? к какому значению лучше стремиться в своей схеме?



Пробовал. Я разницы не заметил никакой, ну может у меня такой ух. Можно получить конкретный разбаланс по питанию

при несимметричности последующих каскадов, т.к. подобрать могут не все, и в разных не штатных ситуациях. У себя в результате я сделал как было с завода, только стабилитроны подобрал по min разбросу. Вот разницу заметил когда ввёл ООС по напряжению и ОС по току. звук стал воздушнее и прозрачнее.

Изменено 31 Марта, 2013 в 06:06 пользователем hsv7676
