Ремонт и модернизация усилителя ВЕГА 50У-122С


Рекомендуемые сообщения

Смотреть надо. Может быть просто окисление кантактов и в А10 и в соединении ХР7-XS7, вот теперь от него и надо плясать. И ещё, если используется только один вход, можно тупо и тут обойти КН3 и в качестве выигрываем.

Ещё был момент при выкрученной громкости процентов на 80 прослушивались "щелчки" 2-3 в секунду от частоты генератора DD2. Рекомендуют его выключать. Стандартный вариант это замыкание 16 и 11 ног, но это выключается счётчик, а задающий продолжает при этом работать и создавать эти помехи. По этому у себя я отключил его замыканием С20 резистором 1к. (это я так, может полезно будет...)

Изменено пользователем hsv7676
Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 351
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

Я не могу найти перемычку R99, которую нужно отпаять перед вкл для установки тока покоя... помогите плизз

Ссылка на комментарий
Поделиться на другие сайты

Рядом с резистором со сторону деталей металлический штырёк. Из платы идёт короткий проводок и припаен к нему. Это и есть перемычка. Вот отпаиваем и в разрыв мерить...

Изменено пользователем hsv7676
Ссылка на комментарий
Поделиться на другие сайты

Рядом с резистором со сторону деталей металлический штырёк. Из платы идёт короткий проводок и припаен к нему. Это и есть перемычка. Вот отпаиваем и в разрыв мерить...



Подвожу итог сегодняшнего дня :smile:

Выходники впаял, уст. радиатор, перенес транзисторы VT17 и VT18, на радиатор выходников, ... Подстроичник R51A на макс сопротивление, "в перемычку" цешку на измерение постоянки предел 2000 m (пишу значения и показания мультиметра потому как запутался в этих мВ и мА, законах Ома, так и не осилил чего сколько...) Перекрестился, вкл усь и увидел ток покоя на R99 = 002 :smile: чего именно, ХЗ вольт, милливольт, погрел 10 мин, скорректировал до показаний цешки в 024-025, в течении 40 мин напряжение держалось в пределе указных значений.

Перешел к другому каналу, подстроечник R52A я на макс сопротивление не выкручивал, решил сравнить что было там установлено с завода, оказалось 053 или даже больше (измерения той же цешкой, но соответственно с перемычки R100), сразу выравнял на 023-025 пронаблюдал с пол часика.

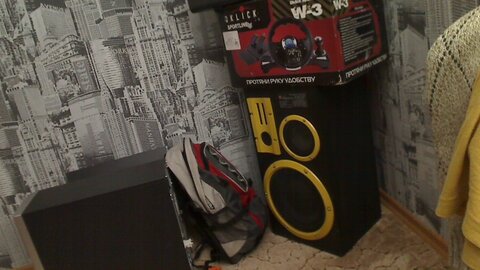

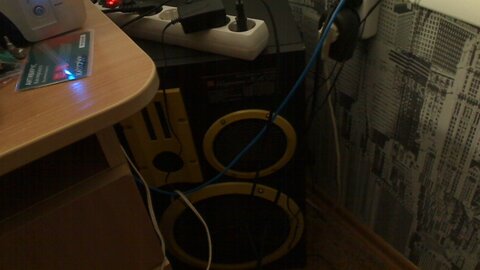

Собственно уже несколько часов полет нормальный (наконец-то мои любимые колоночки снова меня радуют, а то уже 4 месяца просто так пылятся, а я все это время издевался над своим слухом китайской пластмассовой музыкой за 300 р.)



Осталось разобраться со входом, а так я очень счастлив, А ОСОБЕННО РАДЫ МОИ СОСЕДИ :smile:



СПС всем за помощь, особенно Сергею (hsv7676)...



Изменено пользователем paindustry
Ссылка на комментарий
Поделиться на другие сайты

Восстанавливаю вторую 122ю вегу - есть проблема со срабатыванием защиты на левом канале по постоянке.

Постоянка лезет с УН: снял перемычку с 7го вывода платки - срабатывания прекратились. Сложность в том, что постоянка выходит не сразу, а через какое-то время после запуска. Судя по-всему пробиваются VT2/VT4/VT6, либо VD1/VD2, т.к. вываливается от -20В до -30В. В принципе, плата маленькая - можно всю перебрать, только есть проблемная КР159НТ1Е, коей в магазинах нет. Есть, правда, НТ1А-Д, но нет никаких данных по различиям между индексами (только общая информация). Чем, в случае чего можно заменить? Если менять на что-то другое - то, наверное, стоит менять и в соседнем канале на идентичное?



Еще непонятный момент: встречал в интернетах упоминания о соединенных посредством резистора на 15кОм 5 и 8м выводах УН - на данном экземпляре у проблемного УН имелась такая же загогулина со стороны дорожек печатки. Отпаял. Вообще, я уверен, что без него ничего страшного не произойдет, но интерес к причинам появления данного решения (только на один канал) остался - есть у кого мысли на этот счет?

Ссылка на комментарий
Поделиться на другие сайты

НТ159 можно и прозвонить. Заменить КТ3102. Ремонтировать и настраивать удобно припаяв на проводках с обратной стороны. После открытия VT39 от этого резистора не тепло не холодно. Вроде это для более надёжной коммутации им. И один резистор этот сразу на 2 канала.

Изменено пользователем hsv7676
Ссылка на комментарий
Поделиться на другие сайты

НТ159 можно и прозвонить. Заменить КТ3102. Ремонтировать и настраивать удобно припаяв на проводках с обратной стороны. После открытия VT39 от этого резистора не тепло не холодно. Вроде это для более надёжной коммутации им. И один резистор этот сразу на 2 канала.

Прозвонить можно конечно, только что это даст, если, например, дефект проявляется только при прогреве до рабочей температуры? Транзюками если заменять - обязательно подбирать парами или тут это большой разницы не сделает?

Да, чет с резистором я протупил :smile: правда ведь сразу на два канала работает. Назначение его все-таки не понятно.

Ссылка на комментарий
Поделиться на другие сайты

Прозвонить можно конечно, только что это даст, если, например, дефект проявляется только при прогреве до рабочей температуры? Транзюками если заменять - обязательно подбирать парами или тут это большой разницы не сделает?

Да, чет с резистором я протупил :smile: правда ведь сразу на два канала работает. Назначение его все-таки не понятно.

Рекомендуют подбирать, да и так понятно, что желательно. Я по макс. усилению ставил, при чём КТ9115/940 пришлось заменить на КТ639/961. Потом только подбором R2 ноль выставил по выходу и всё. Да... Было нечто похожее. После того как заменил 9115 (утечка) и какой из пяти диодов неустойчивость пропала.

Изменено пользователем hsv7676
Ссылка на комментарий
Поделиться на другие сайты

Практически окончание эпопеи реанимации моей Веги: сегодня поменял почти все электролиты, заменил на те же что были по номиналу (что то не захотел я экспериментировать), поставил только на УН большего нанимала 16v 1000 mF, (не чревато ли что повысил наминал только здесь, а дальше оставил все как есть на блоке А5? (С28, С27, С26, С25 все по 25v 100mА, размеры этих кондеров просто смешные по сравнению с теми что стояли)). Позже разобрав старый савдеповский кондер я понял почему такая разница в размерах, в советском просто половину от емкости кондера составляет резиновая пробка, ведать очень боялись то выстрелит и поэтому делали добротно, да и алюминий бочонка в миллиметр толщиной, хоть сдавай в металлолом...

Еще осталось поменять С1и С2, с 4700 mF на 10000 mF, и еще один мелкий кондер С40 на блоке А5 (я даже не понял какой он, может подскажет кто-нибудь на что его поменять), остались ещё мелочи на плате регулировок, замыкать их не стал, да и менять не знаю нужно ли, звук вроде норм, классику я не слушаю :smile: в основном Сhillstep, Atmospheric Bass, Dubstep Light ...

Еще вопрос про кондеры, так ли обязательно шунтировать их, (дофига измениться качество ВЧ от шунтирования?) в моих амфитонахЪ изодинамические ВЧ по паспорту 31.5 кГц, зачем вообще столько, мы все равно не услышим, животных если только пугать :smile:. А если всё таки шунтировать, то можно ли обойтись одними и теми же пленочными (63v, 1 mF как у FOXa в основном) или надо подбирать к каждому кондеру индивидуальный "шунт"? Сам понять не могу т.к. везде расписан подбор шунтов по разному (1:100, 1:1000, 1:100000), кароче кто во что горазд, на слух чтоли определять...

Кстати после замены С29 на плате регулировок, вернулся потерянный канал с касетника первого, а может и не из-за замены кондера, а потому что я там пошевелил плату пока паял.

А еще вопросик после замены С42 и С43 (16v 4700mF) на А5, при включении усилка трансформатор на 1-1,5 сек стал гудеть чуть громче чем обычно, раньше со старыми засохшими кондерами такого небыло... Заряжает кондеры? или это не к добру:smile:

Изменено пользователем paindustry
Ссылка на комментарий
Поделиться на другие сайты

...(дофига измениться качество ВЧ от шунтирования?)... Дофига изменится если выкинуть DA2 в А2 (у самого только вчера рука поднялась :smile: ), поставить тупо резистор килоом на 10 и вместо DA4 в А1 хотя бы на TL072, естественно обойдя КР590 и выкинув по ходу все электролиты нафик. А так просто от одного шунтировнания эффект не большой и зависит в основном от качества записи и аккустических систем. Вот только после и этих в честности манипуляций я ощутил, что веге этой не хватает теперь только одного - полевиков по выходу.



...а зачем вообще столько, мы все равно не услышим... Включи фильтр килогерц на 18, вроде и не слышно, а звука, музыки нет.



...Заряжает кондеры?... Угу, подсохшие видать были.

Изменено пользователем hsv7676
Ссылка на комментарий
Поделиться на другие сайты

Рекомендуют подбирать, да и так понятно, что желательно. Я по макс. усилению ставил, при чём КТ9115/940 пришлось заменить на КТ639/961. Потом только подбором R2 ноль выставил по выходу и всё. Да... Было нечто похожее. После того как заменил 9115 (утечка) и какой из пяти диодов неустойчивость пропала.

поменял поочередно VT6/VT4/VD1/VD2/VT2 (в соотв. порядке) - в итоге после замены VT2 вроде нормализовалось (3 часа отработал без выкрутасов).



Дофига изменится если выкинуть DA2 в А2 (у самого только вчера рука поднялась smile.gif ), поставить тупо резистор килоом на 10 и вместо DA4 в А1 хотя бы на TL072, естественно обойдя КР590 и выкинув по ходу все электролиты нафик.

Я чет не стал особо лютовать - поменял только 157ю на 1434ю в блоке тембров, а блок коммутации вообще еще не трогал (хотя смысла в нем ноль, ибо источник звука за более чем 10 лет использования всегда был один).
